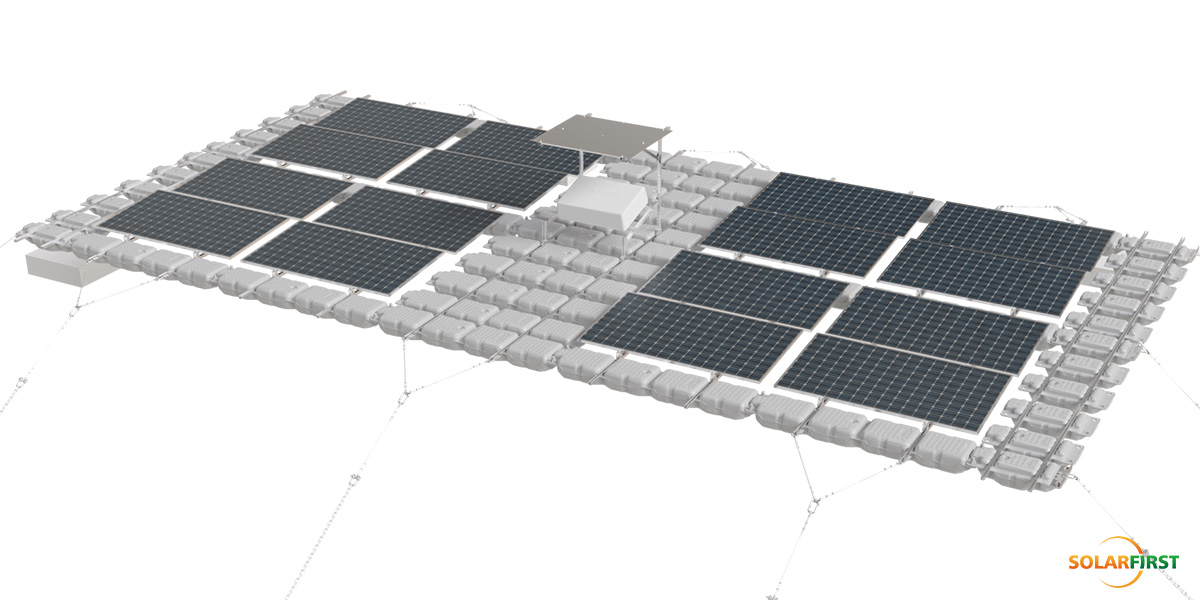

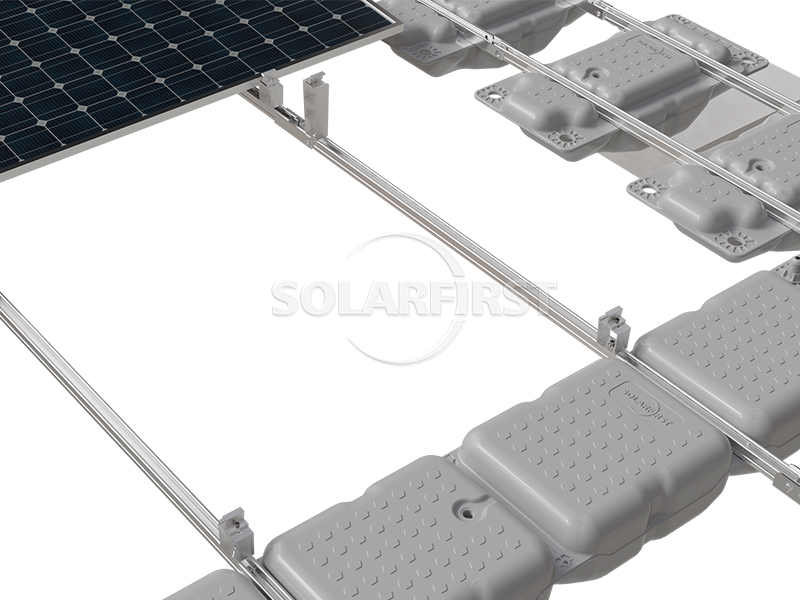

SF 부유형 태양광 설치 시스템(TGW03)

01 제품 설명

SF 플로팅 솔라 마운트(TGW03)는 다양한 수중 환경과 까다로운 조건에서 탁월한 성능을 발휘하도록 설계된 3세대 플로팅 솔라 시스템입니다. 호수, 강, 양어장, 노천 광산, 저수지 등 다양한 환경에 폭넓게 적용 가능하며, 파고 0.5m 이하, 유속 0.5m/s 이하, 최대 풍속 60m/s의 내구성을 자랑합니다.

이 시스템은 시중에서 판매되는 모든 프레임형 PV 모듈을 지원하며, 기울기 각도는 5°, 10° 또는 15°로 조절 가능합니다. 높은 운송 효율성 덕분에 MW당 40HQ 컨테이너 6개만 필요하므로 물류 비용이 크게 절감됩니다.

친환경 HDPE 플로트, 양극 산화 처리 알루미늄 AL6005-T5, 스테인리스 스틸 SUS304, 그리고 Zn-Al-Mg 코팅 강철로 제작된 TGW03은 장기적인 신뢰성을 보장하며 식수원 및 생태학적으로 민감한 지역에도 안전하게 사용할 수 있습니다. 10년 보증을 제공하는 이 제품은 분산형 및 대규모 부유식 태양광 프로젝트에 지속 가능하고 경제적인 솔루션을 제공하며, 적응성과 가치 측면에서 새로운 기준을 제시합니다.

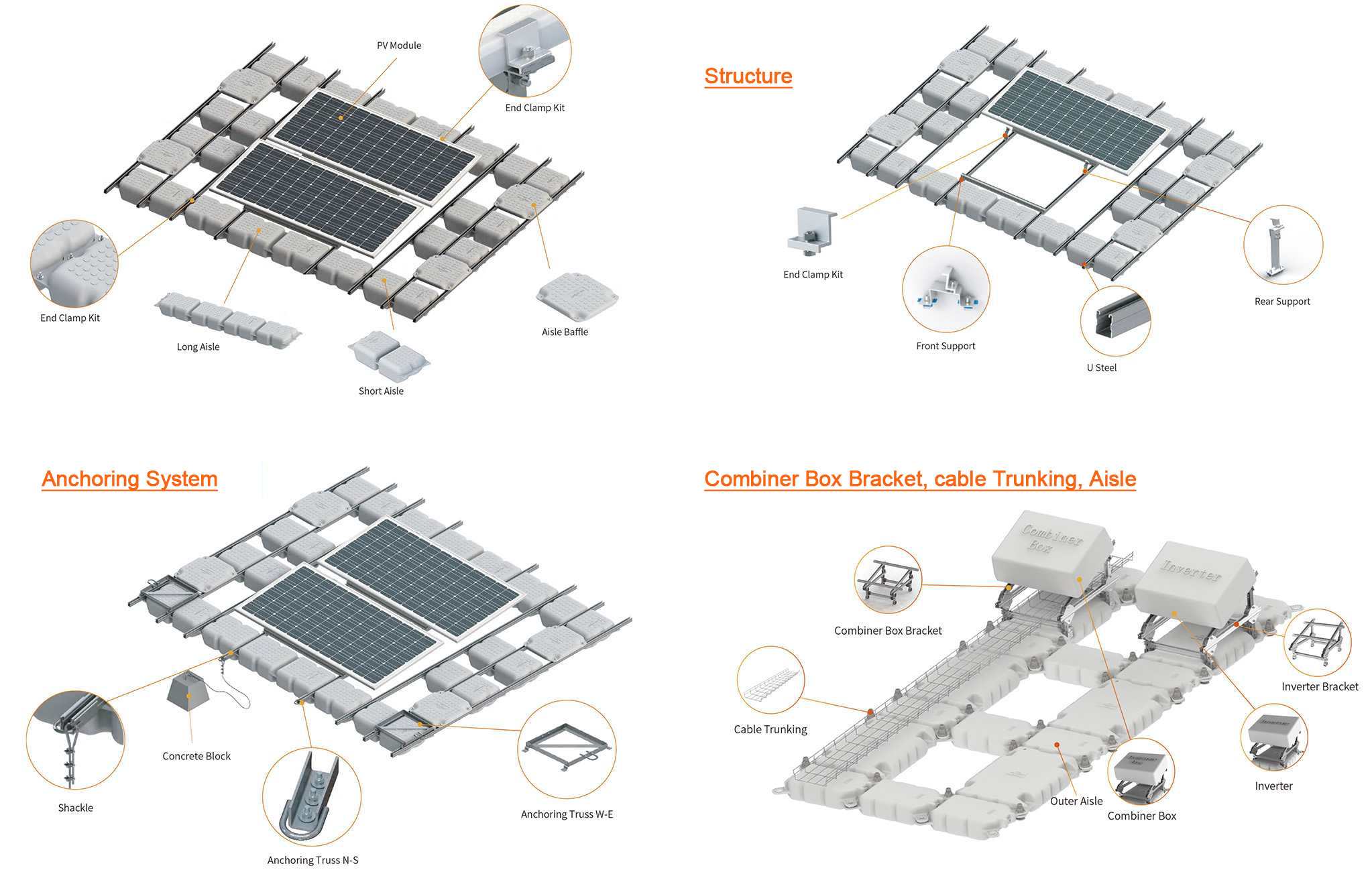

02 액세서리 회로도

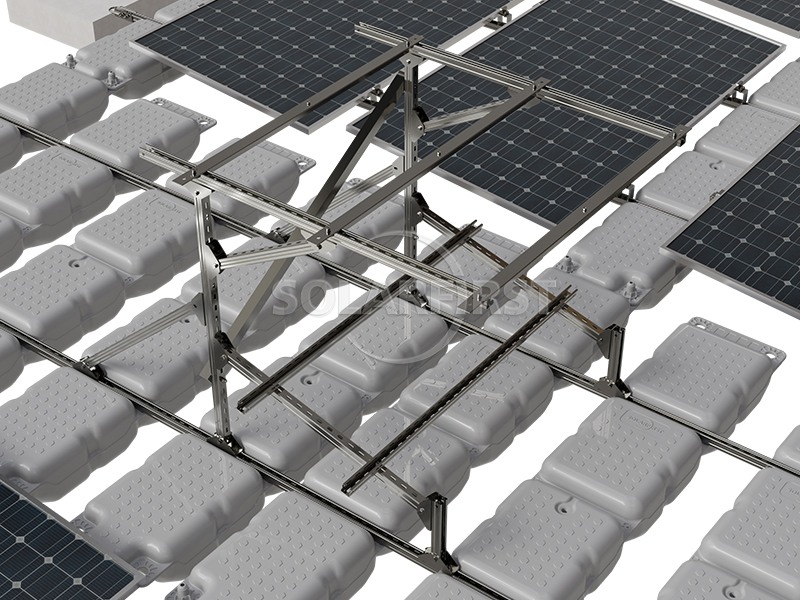

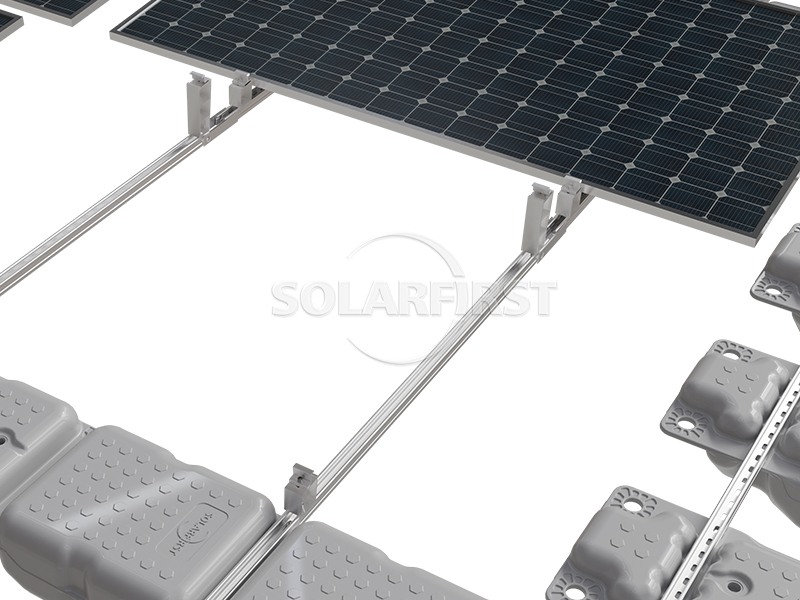

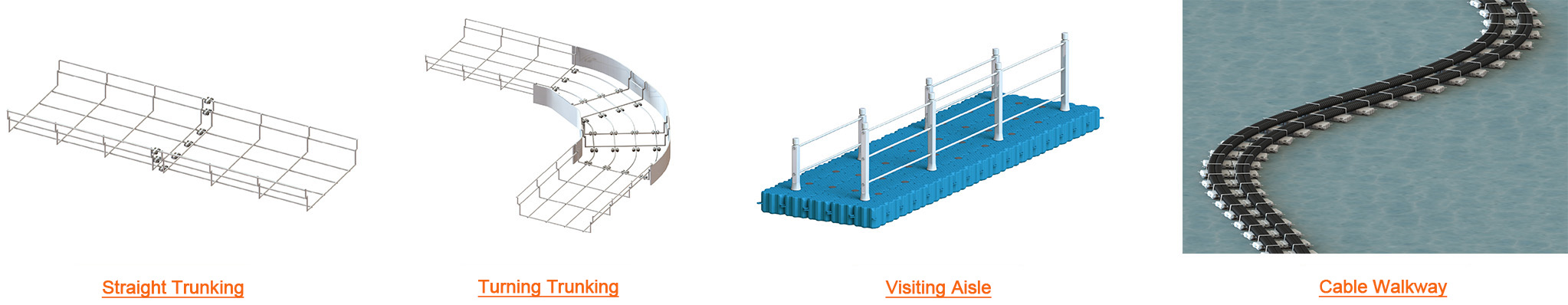

03 제품 구성품

04 핵심 엔지니어링 매개변수

05 산업 응용 시나리오

✔ 어장 태양광 보완사업: 어장과 양식호수, “상층 발전과 하층 양식”의 3차원 모델 형성

✔ 해상 및 해양 농장: 부식 방지 부유체를 채택해야 합니다.

✔ 산업용수 지역 : 산업폐수 저장조, 광산지역의 침전지

✔ 저수지 : 주로 부유식(저수지 중앙의 심수역 등) 또는 말뚝기초 고정식(해안가의 얕은 수역 등)

✔ 도시 생태 경관: 강, 경관 호수, 하수 처리 시설의 조절 탱크

06 전문 기술 서비스

▶ 계획 설계 및 구조 분석:

맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.

▶ 현장 탐사 지원:

엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.

▶ 설치 교육 및 지침:

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

▶ 극한 환경 테스트

• -40℃ 저온충격을 통과

• 염수 분무 부식(3,000시간 이상)

• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.

▶ 제3자 인증

• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.

08 패키지 및 배송

국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

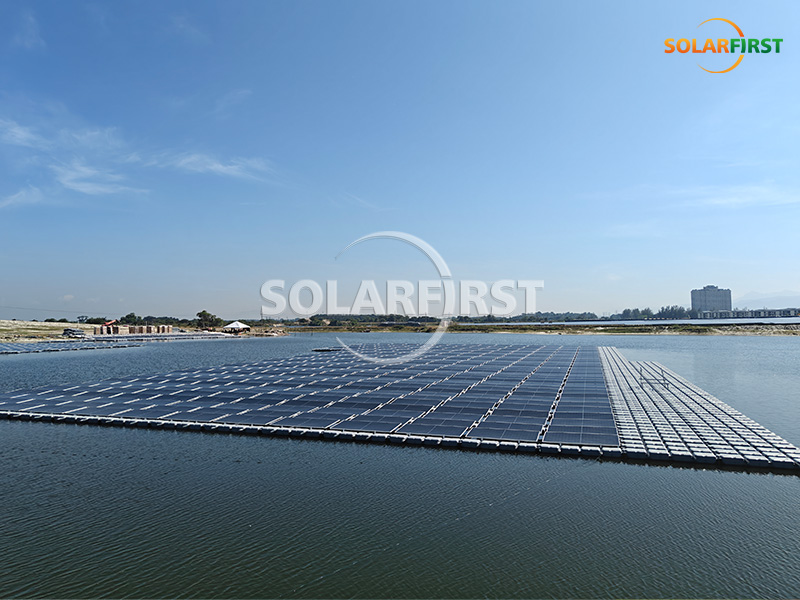

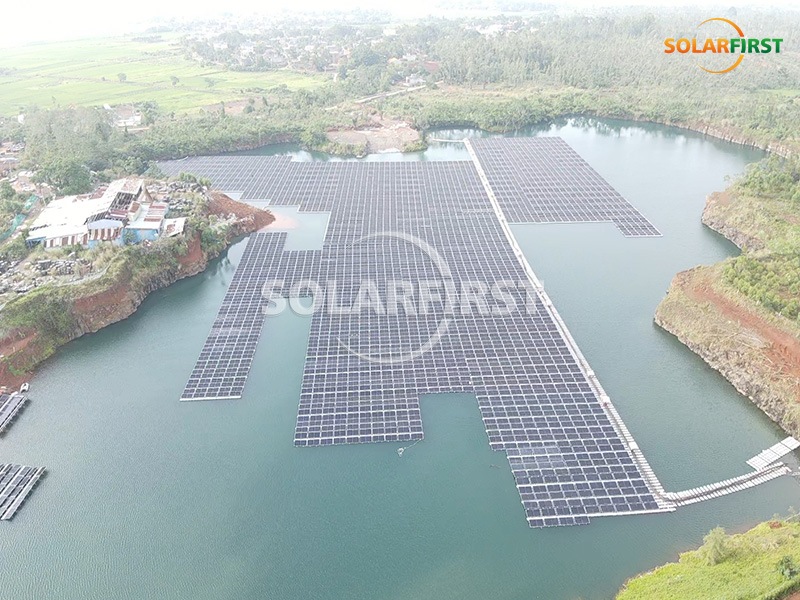

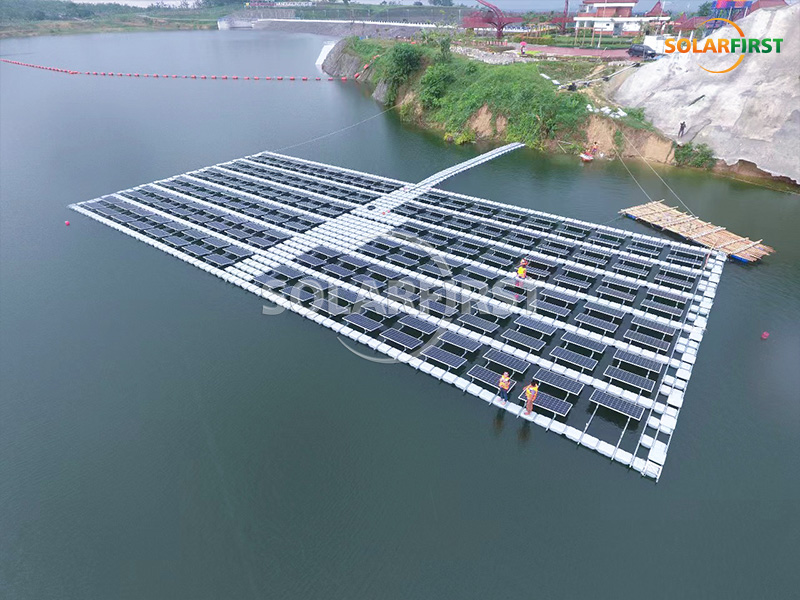

09 프로젝트 사례
