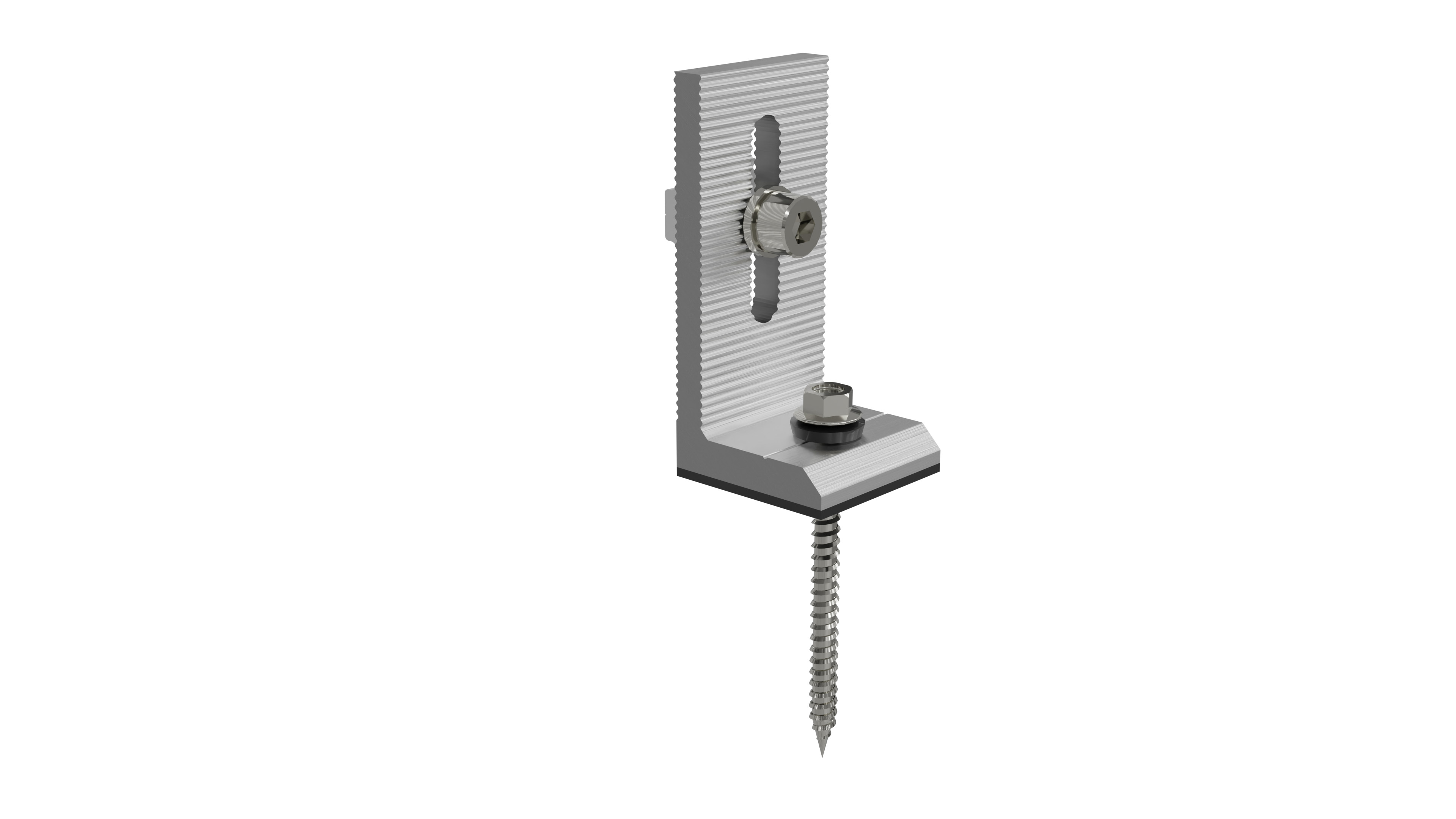

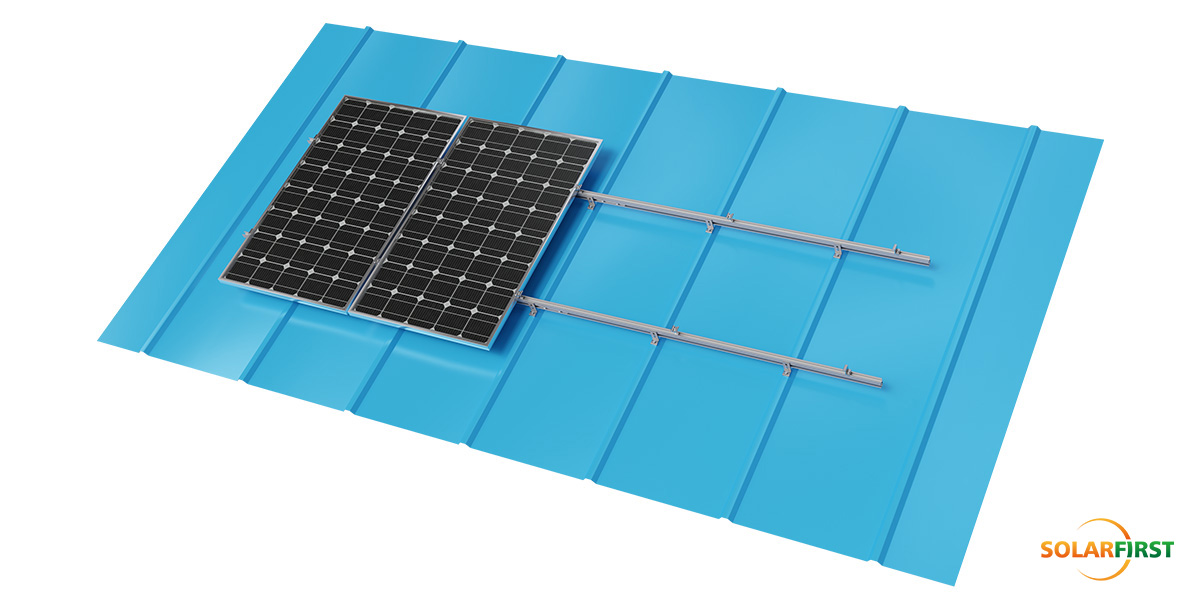

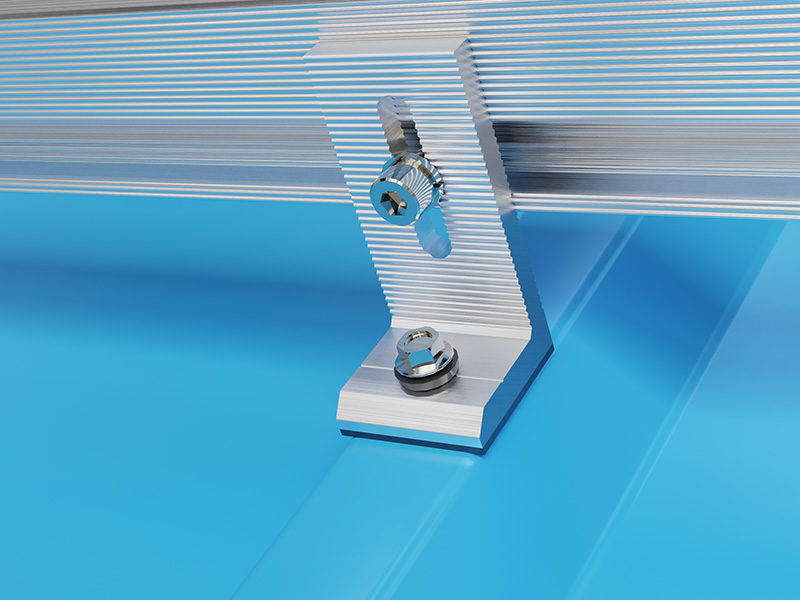

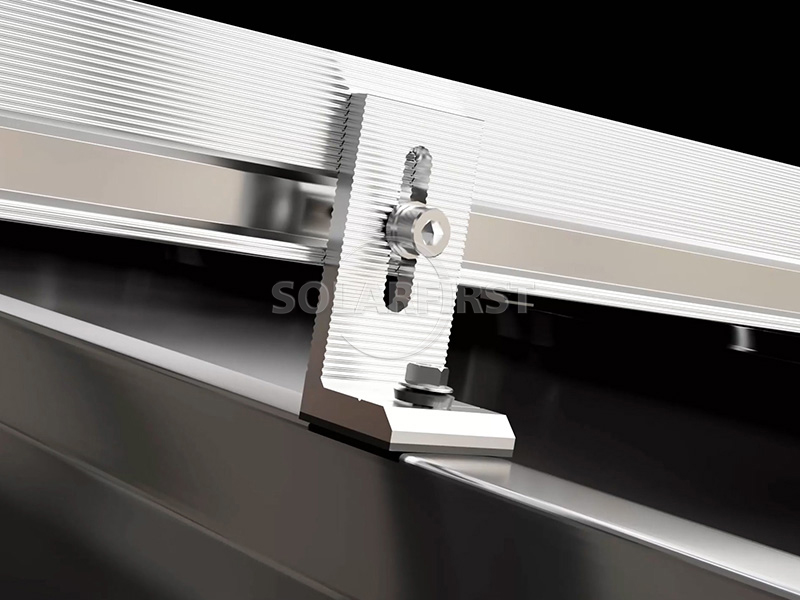

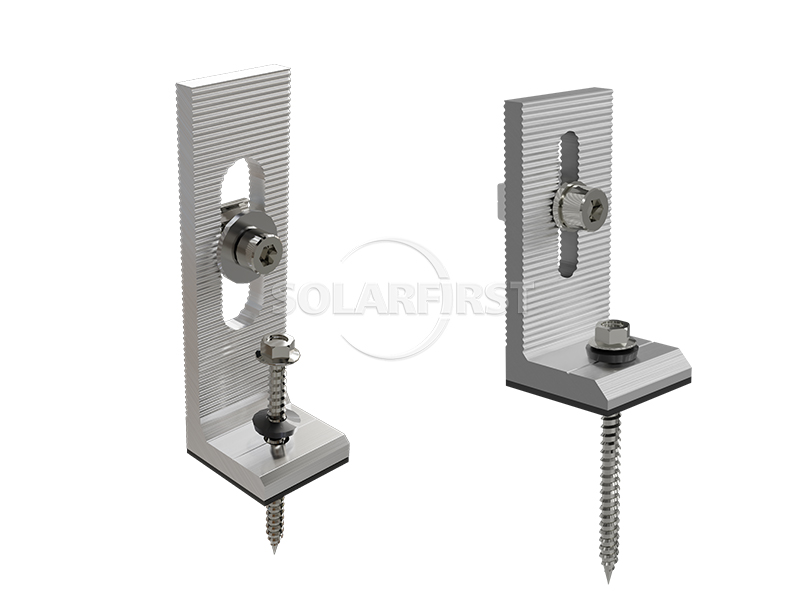

L형 풋이 있는 SF Solar Roof Mount는 사다리꼴 금속 지붕에 적합한 간결하고 효율적인 랙킹 솔루션을 제공하며, 논리적이고 빠른 설치 순서를 특징으로 합니다.

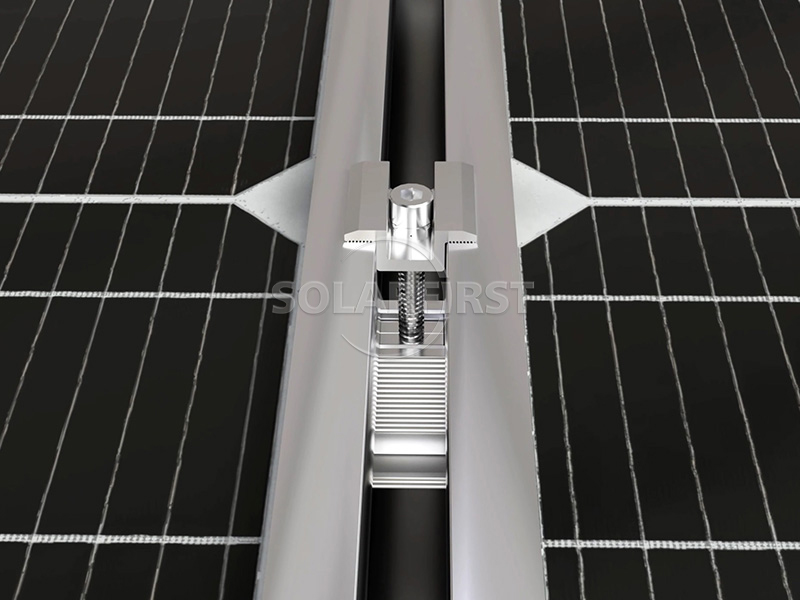

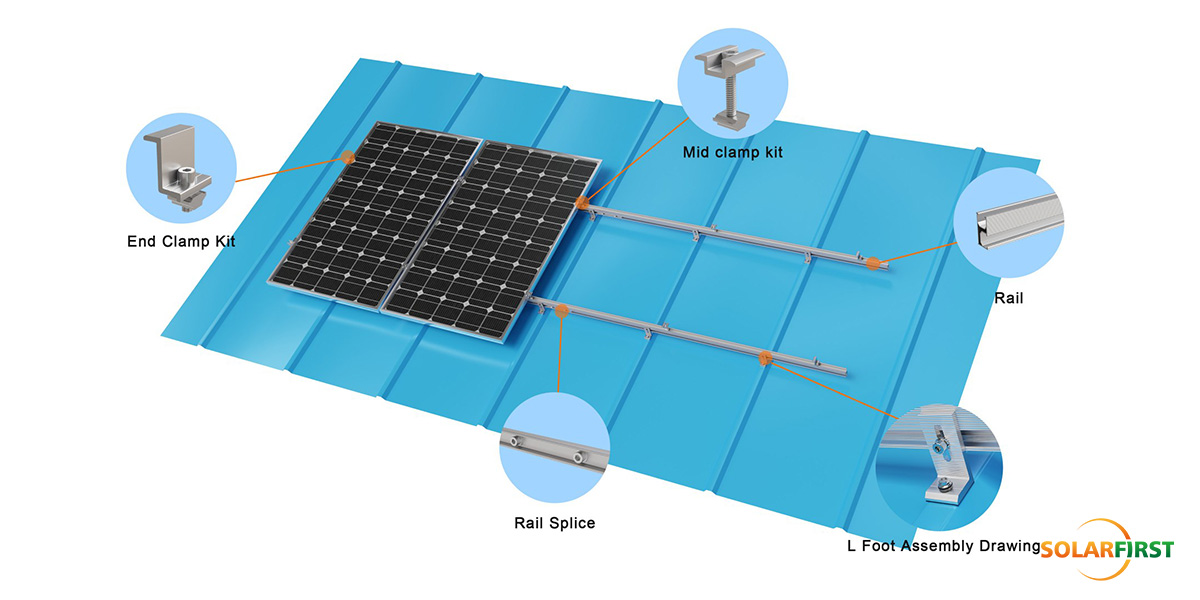

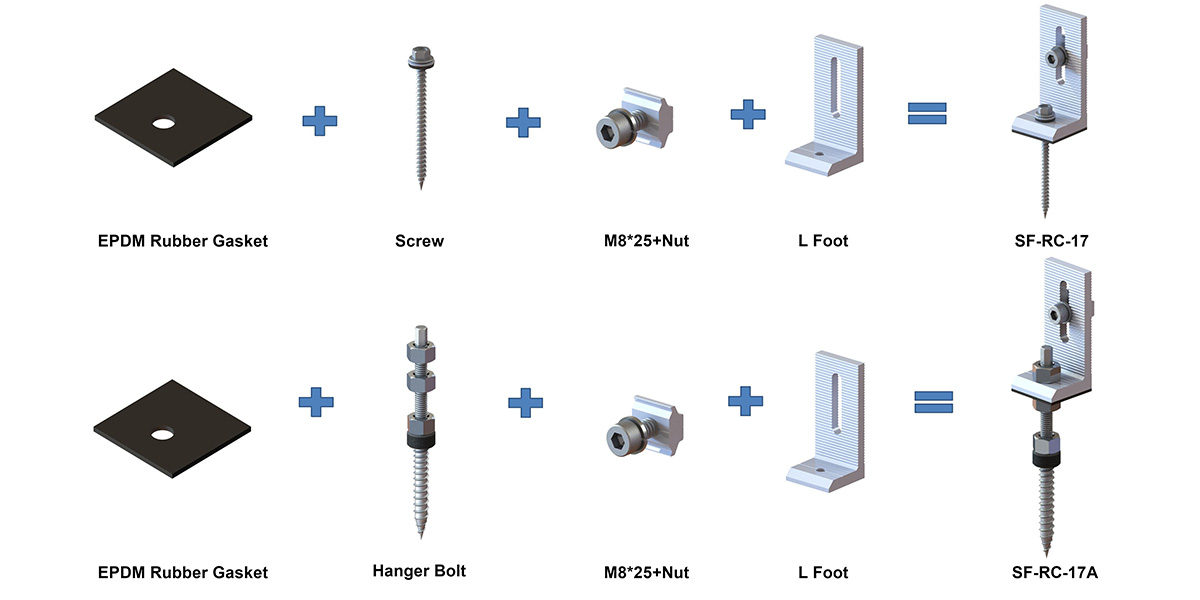

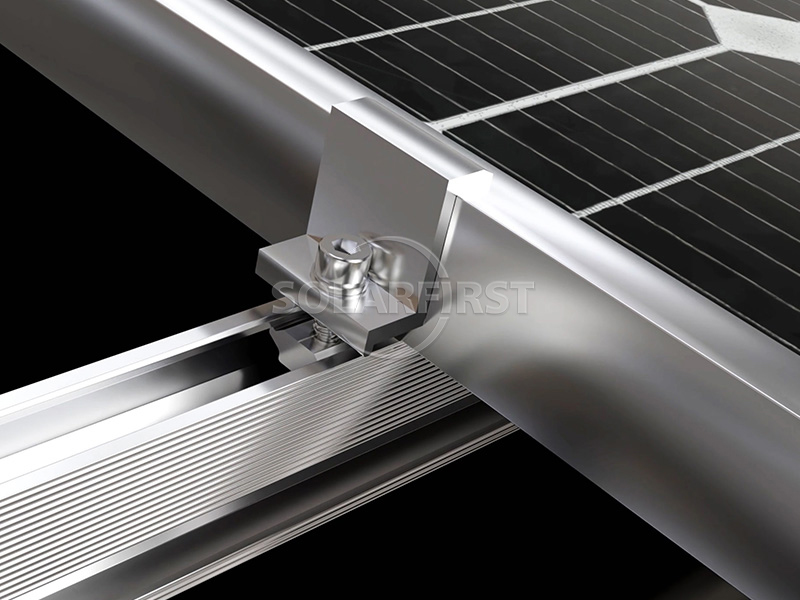

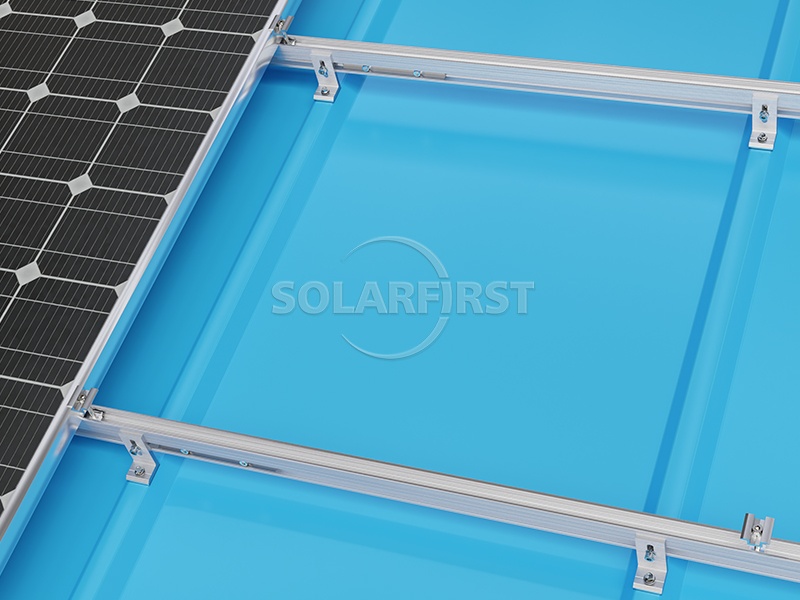

설치 과정은 표시 및 드릴링으로 시작하여 셀프 태핑 나사를 사용하여 L자형 풋 키트를 부착합니다. 그런 다음 레일을 고정하고 전용 커넥터로 연결하여 연속적인 지지 구조를 만듭니다. PV 모듈은 조립된 레일 위에 놓고 미리 조립된 엔드 클램프와 미드 클램프를 사용하여 단단히 고정합니다. 이처럼 명확하고 단계별로 진행되는 과정을 통해 신속한 설치와 인건비 절감을 보장합니다.
설치가 간단함에도 불구하고, 이 시스템은 최대 60m/s의 풍하중과 1.4kN/m²의 적설하중을 견딜 수 있는 고성능으로 설계되었습니다. 내구성이 뛰어난 양극산화 처리 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304로 제작되었으며, 10년 보증을 통해 지붕 위에서 장기적인 신뢰성을 보장합니다.
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 사다리꼴형 금속 기와 지붕 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기울기 각도 | 지붕과 평행하다 |
| 주요 소재 | 양극산화 알루미늄 AL6005-T5, 스테인리스 스틸 SUS304 |
| 기준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| 보증 | 10년 보증 |
05 적용 가능한 시나리오
✔ 제조공장 : 자동차/전자 공장 건물의 옥상
✔ 콜드체인 물류센터 : 대형 창고 옥상
✔ 농업용 온실 업그레이드: 경량 강철 프레임 온실
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진, 재료인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

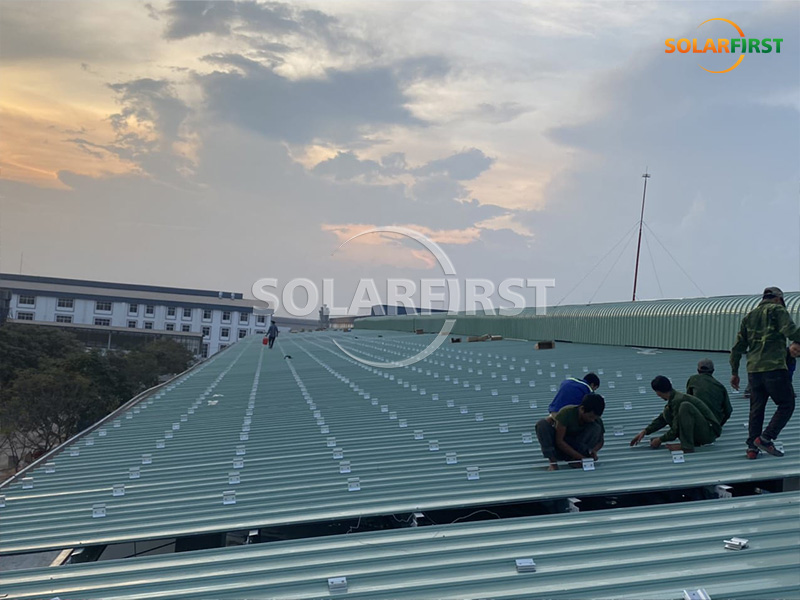

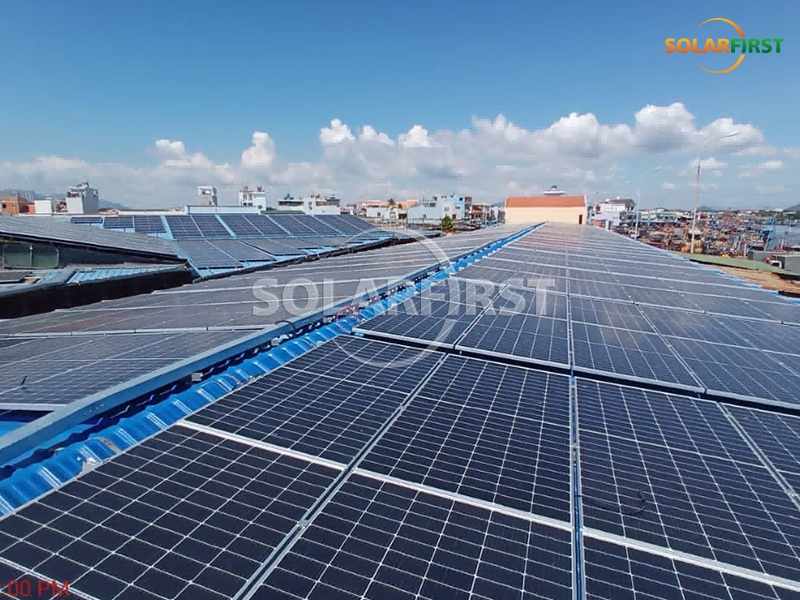

09 프로젝트 사례
