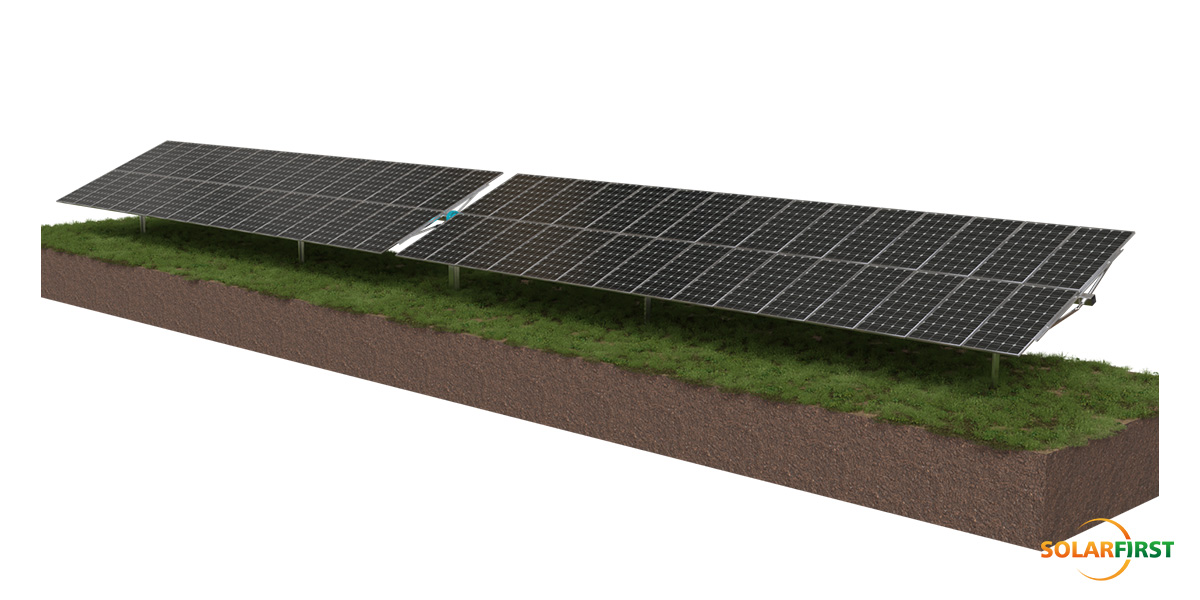

Horizon D 시리즈 태양 추적 시스템

01 제품 설명

Horizon D 시리즈 추적 장치는 NS 방향으로 최대 15%의 경사 차이가 있는 고르지 않은 지형에 대한 높은 적응성을 제공하도록 설계되었습니다. 2P 모듈 설계는 필요한 파일 기초 수를 MW당 약 140개로 크게 줄여 전체 비용을 절감합니다.

이 시스템은 182mm 및 210mm 셀 모듈과 호환되며, 독립적인 추적 장치 사이에 장애물이 없는 레이아웃을 갖추고 있어 시공 및 유지 보수가 용이합니다. 독립적인 제어 시스템은 작동을 모니터링하고 고장 지점을 식별하여 전력 손실을 최소화함으로써 시스템의 신뢰성을 향상시킵니다. 스마트 추적 기술은 지형 및 기상 데이터를 기반으로 기울기 각도를 조정하여 발전량을 증가시킵니다. 독점적인 구조 설계와 엄격한 풍동 시험을 통해 시스템 안정성을 보장합니다.

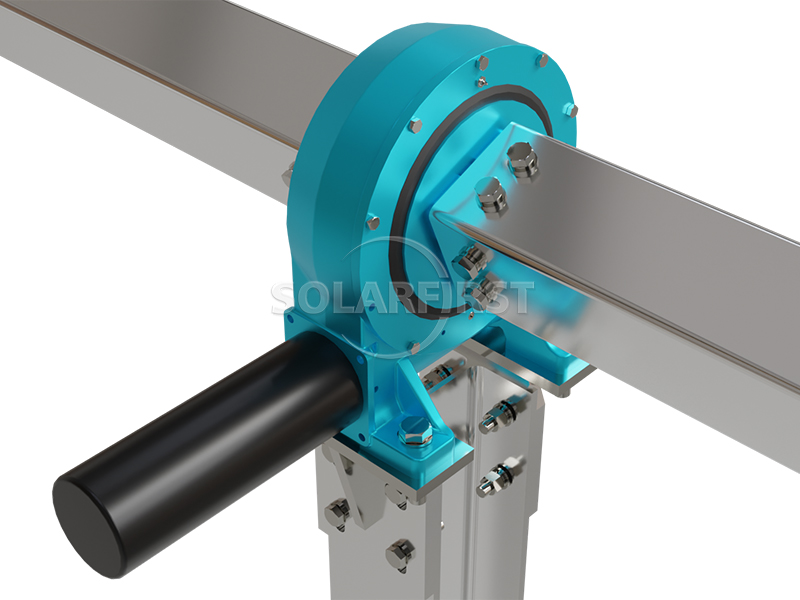

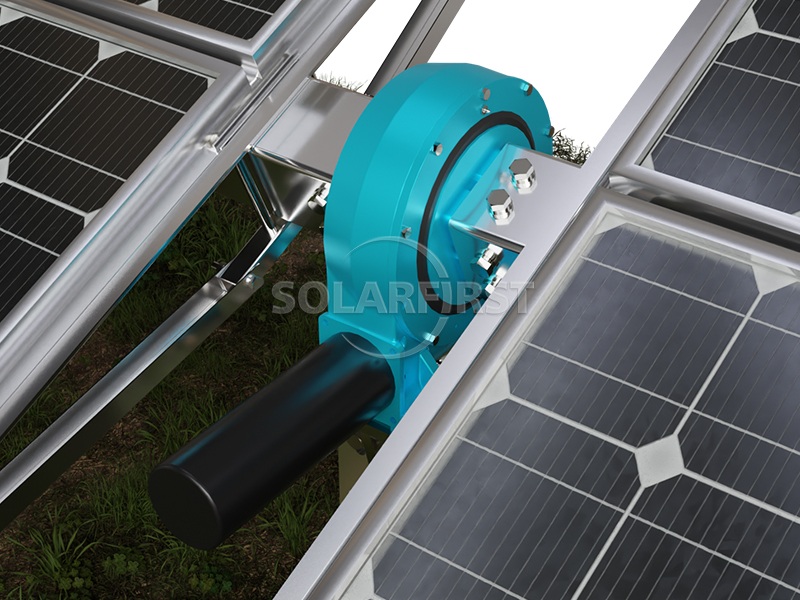

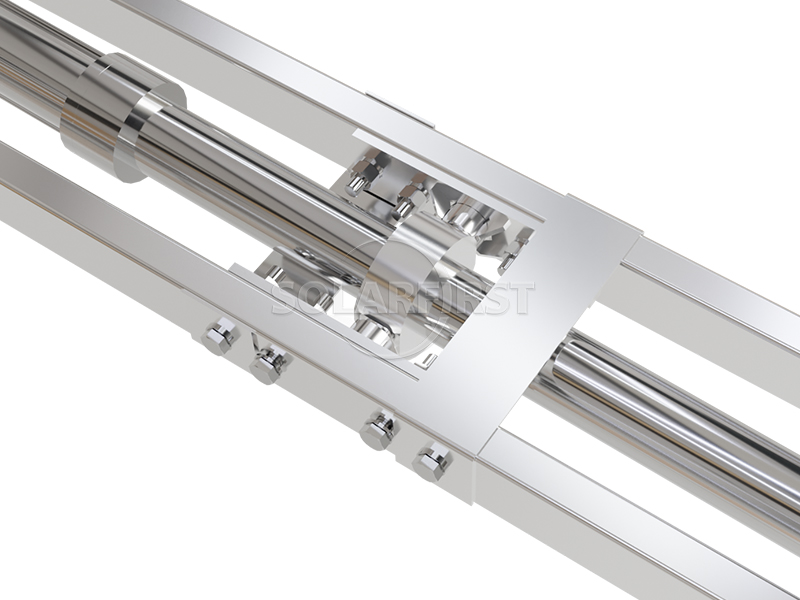

주요 구조물은 평균 도금 두께가 80μm 이상인 용융아연도금 또는 Zn-Al-Mg 도금강으로 제작됩니다. 슬루 구동 시스템을 사용하며, PHC, 현장타설 말뚝, 강재 말뚝 등 다양한 기초 유형을 지지합니다.

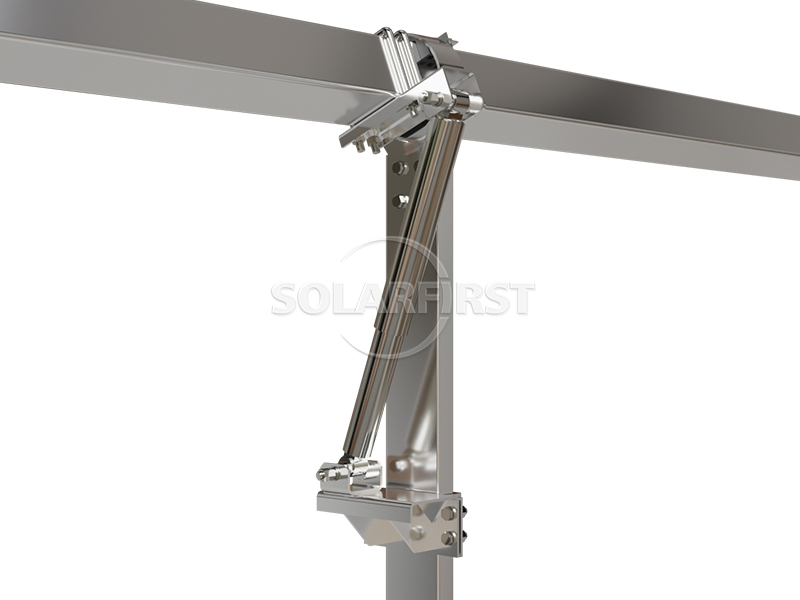

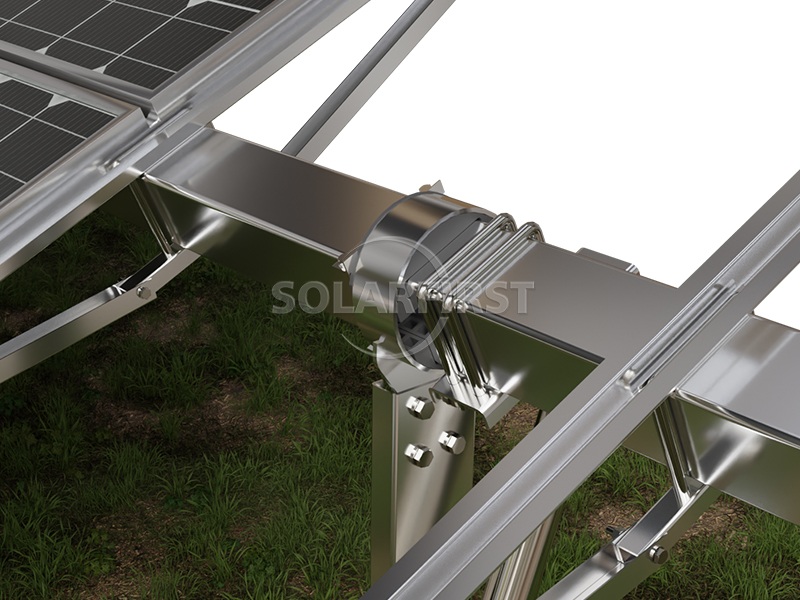

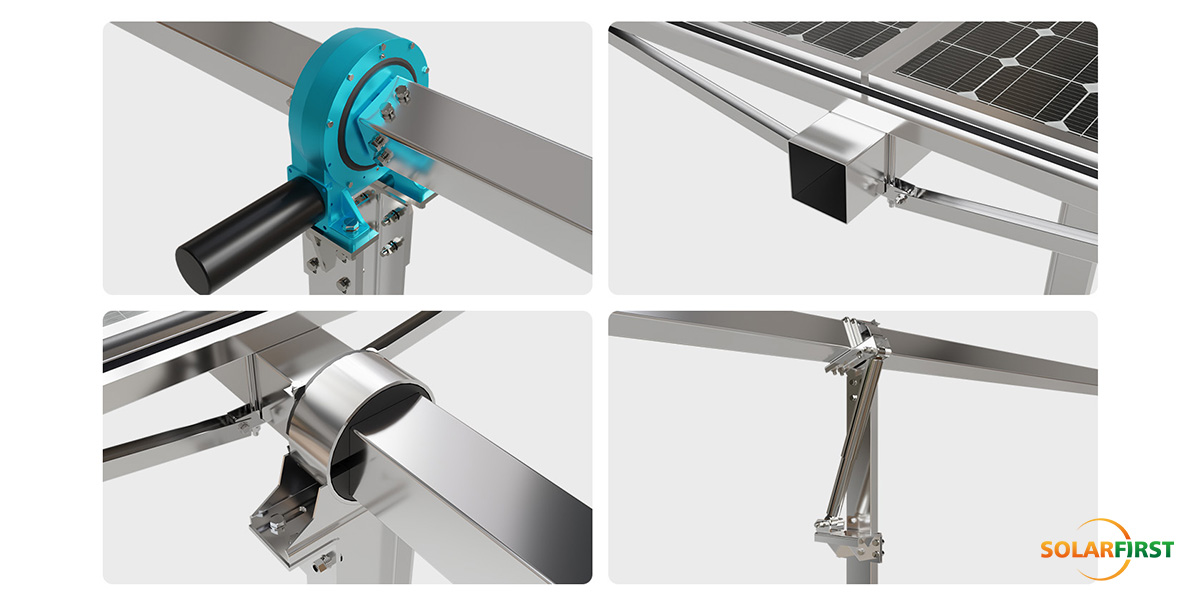

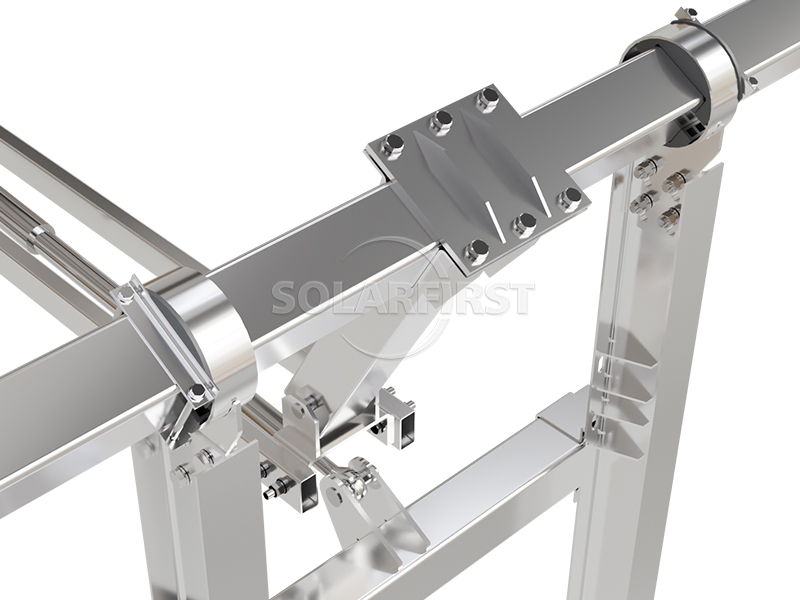

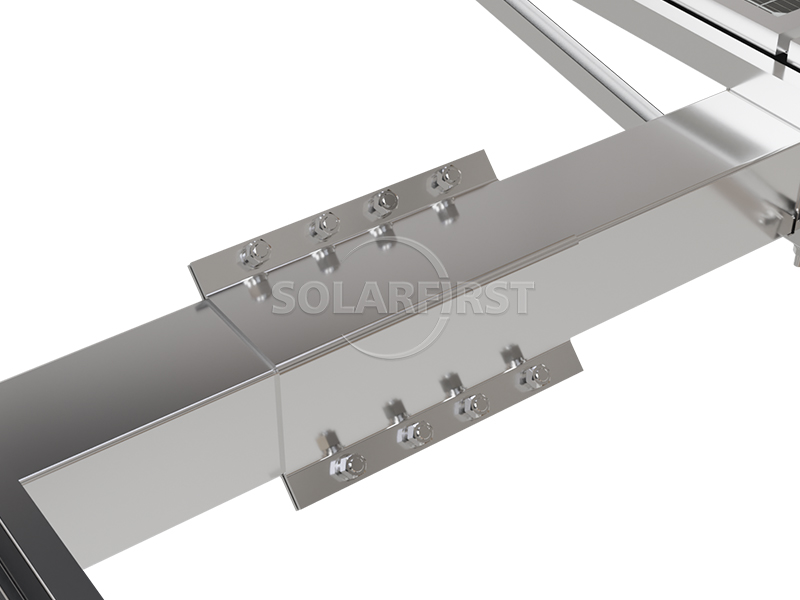

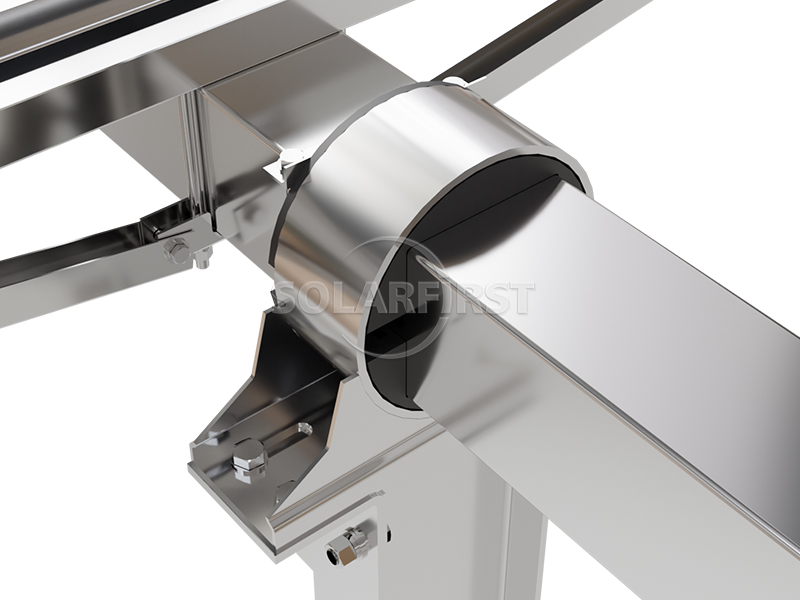

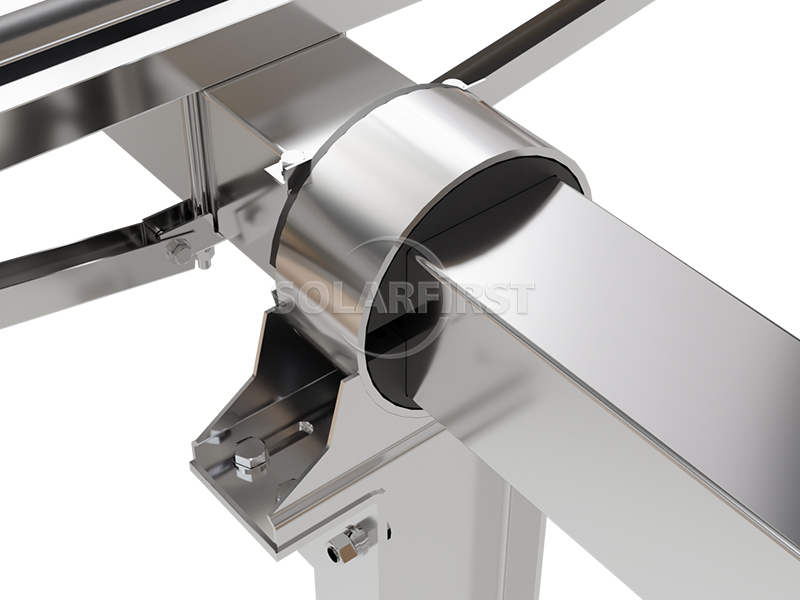

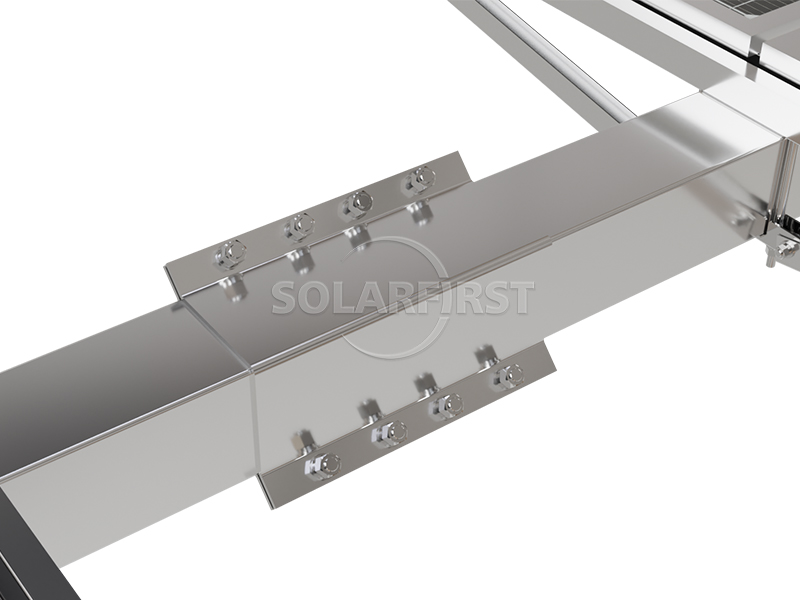

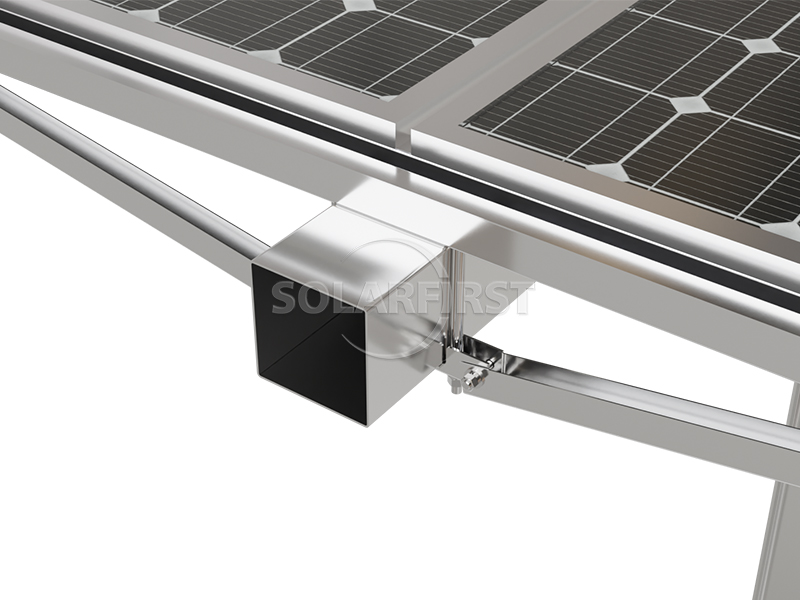

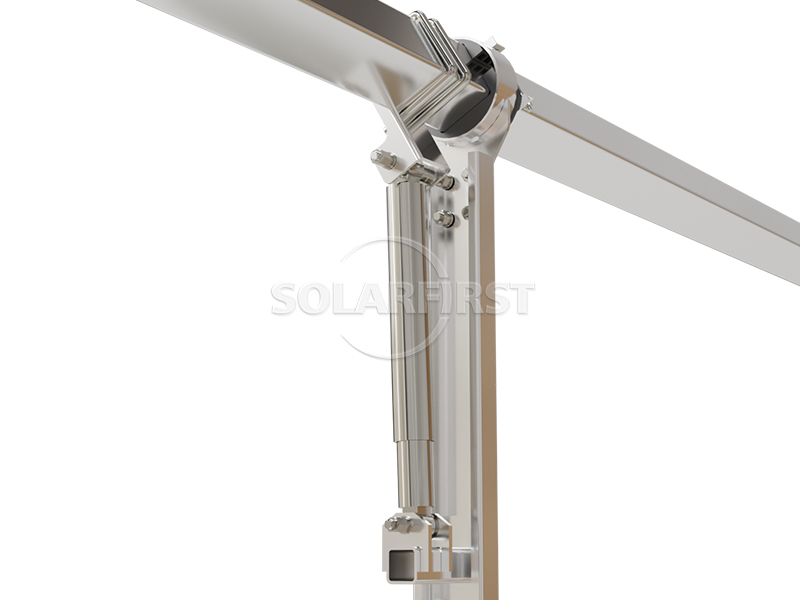

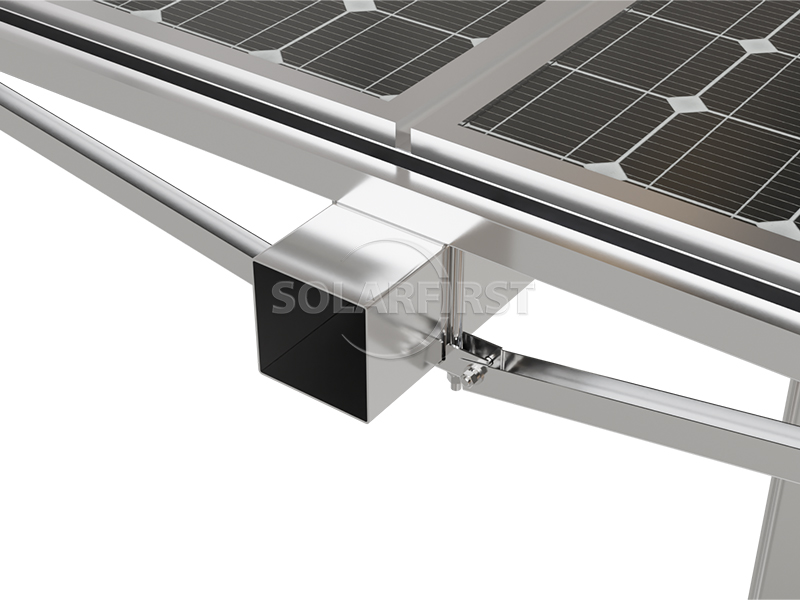

02 액세서리 회로도

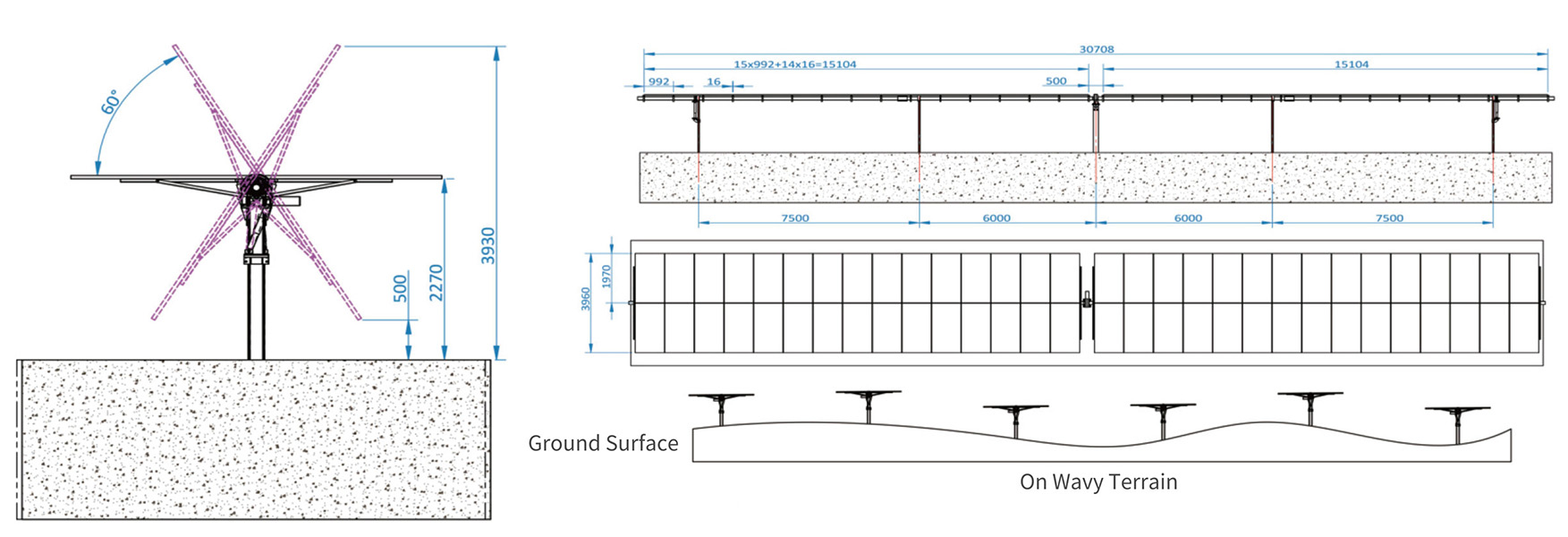

03 핵심 엔지니어링 매개변수

04 산업 응용 시나리오

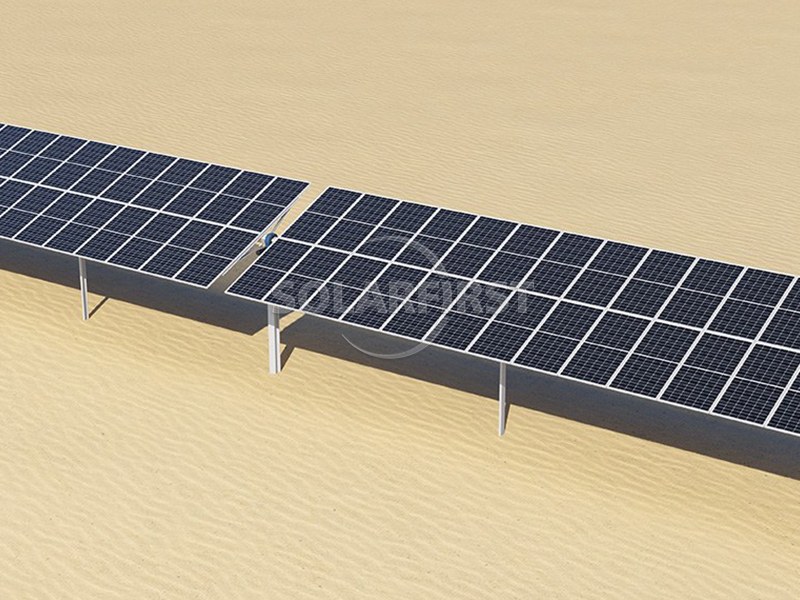

✔ 사막 및 열악한 토지: 적용 시스템: 단축 및 이중축 추적 시스템

✔ 경사면 및 기복이 있는 지형: 적용 시스템: 경사형 단일 축/적응형 이중 축 시스템

✔ 옥상 태양광 발전 및 지역 사회 전력 공급: 적용 시스템: 경량 플랫 단일 액슬/소형 이중 액슬 시스템

05 전문 기술 서비스

▶ 계획 설계 및 구조 분석:

맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.

▶ 현장 탐사 지원:

엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.

▶ 설치 교육 및 지침:

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

06 기술 검증 시스템

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

▶ 극한 환경 테스트

• -40℃ 저온충격을 통과

• 염수 분무 부식(3,000시간 이상)

• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.

▶ 제3자 인증

• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.

07 패키지 및 배송

국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

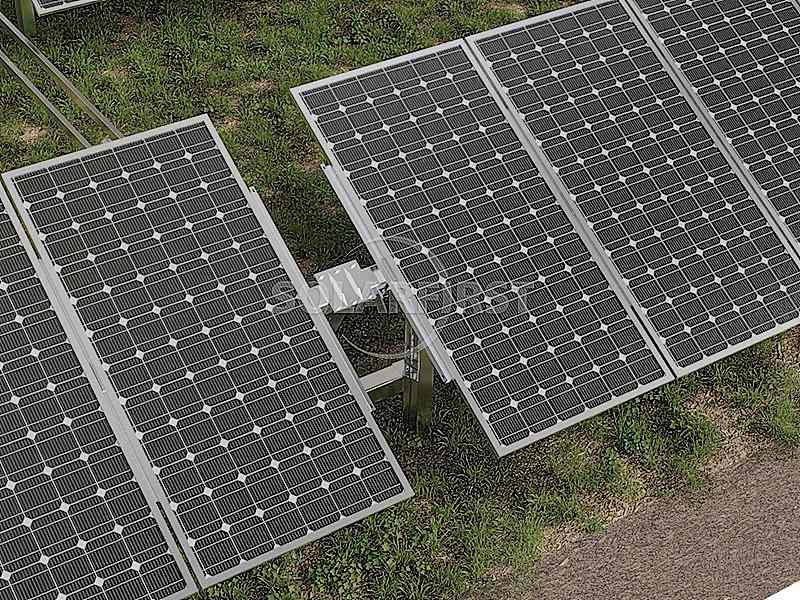

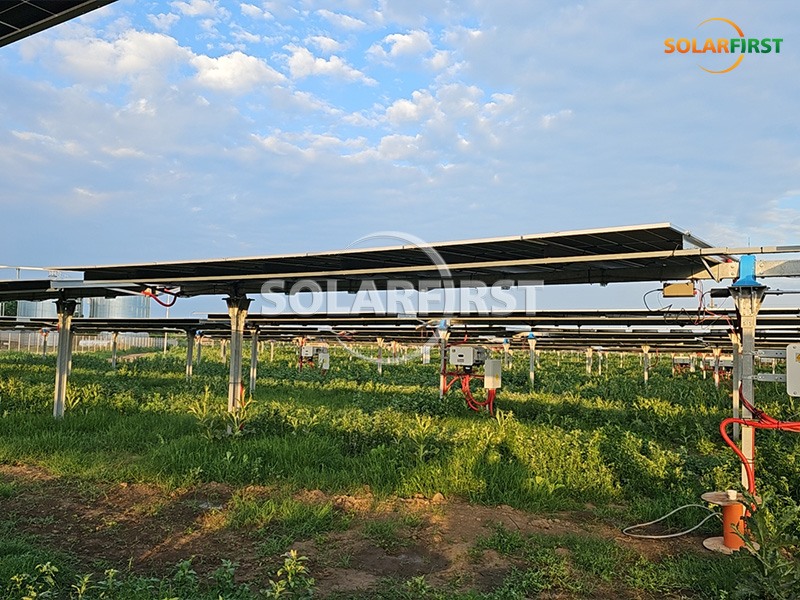

08 프로젝트 사례
