01 제품 설명
SF 타일 루프 후크는 양극산화 처리된 구조용 알루미늄과 스테인리스 스틸 구성 요소를 사용하여 높은 내식성을 제공하도록 설계된 주거 및 상업용 타일 루프 설치를 위한 특수 랙 솔루션을 제공합니다.

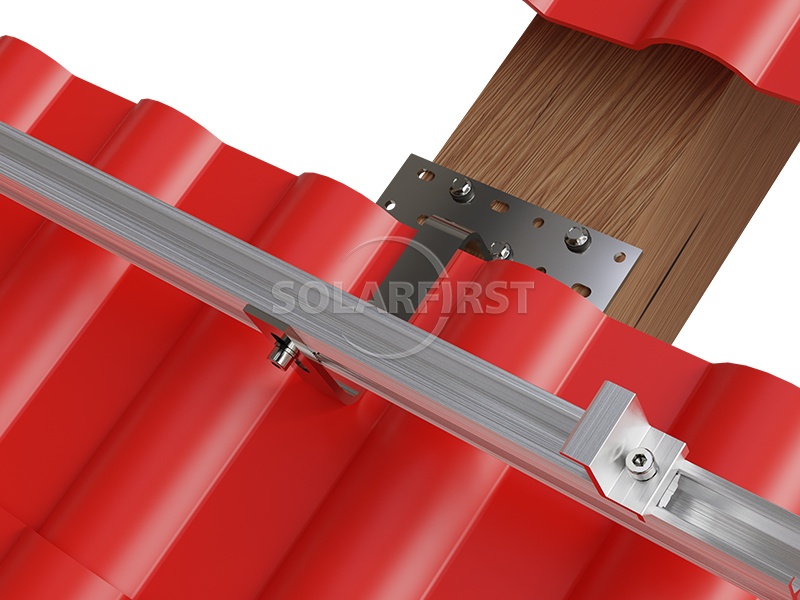

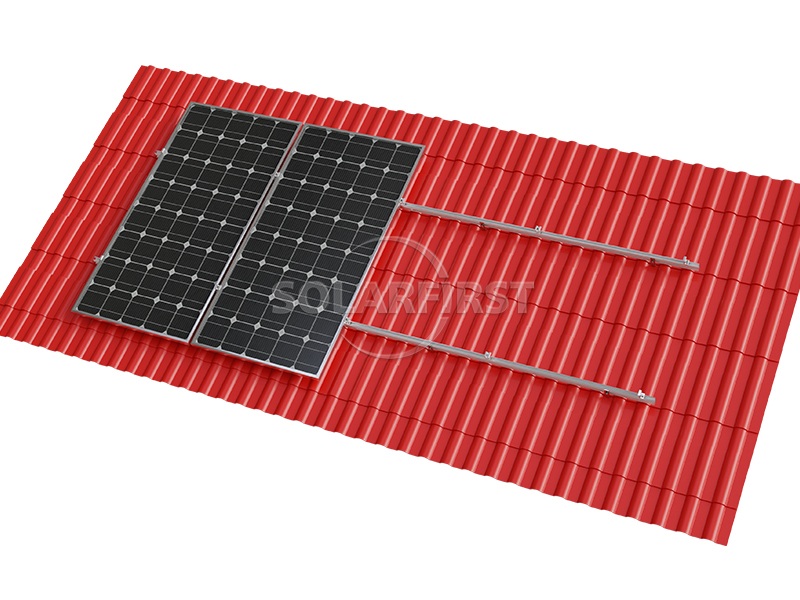

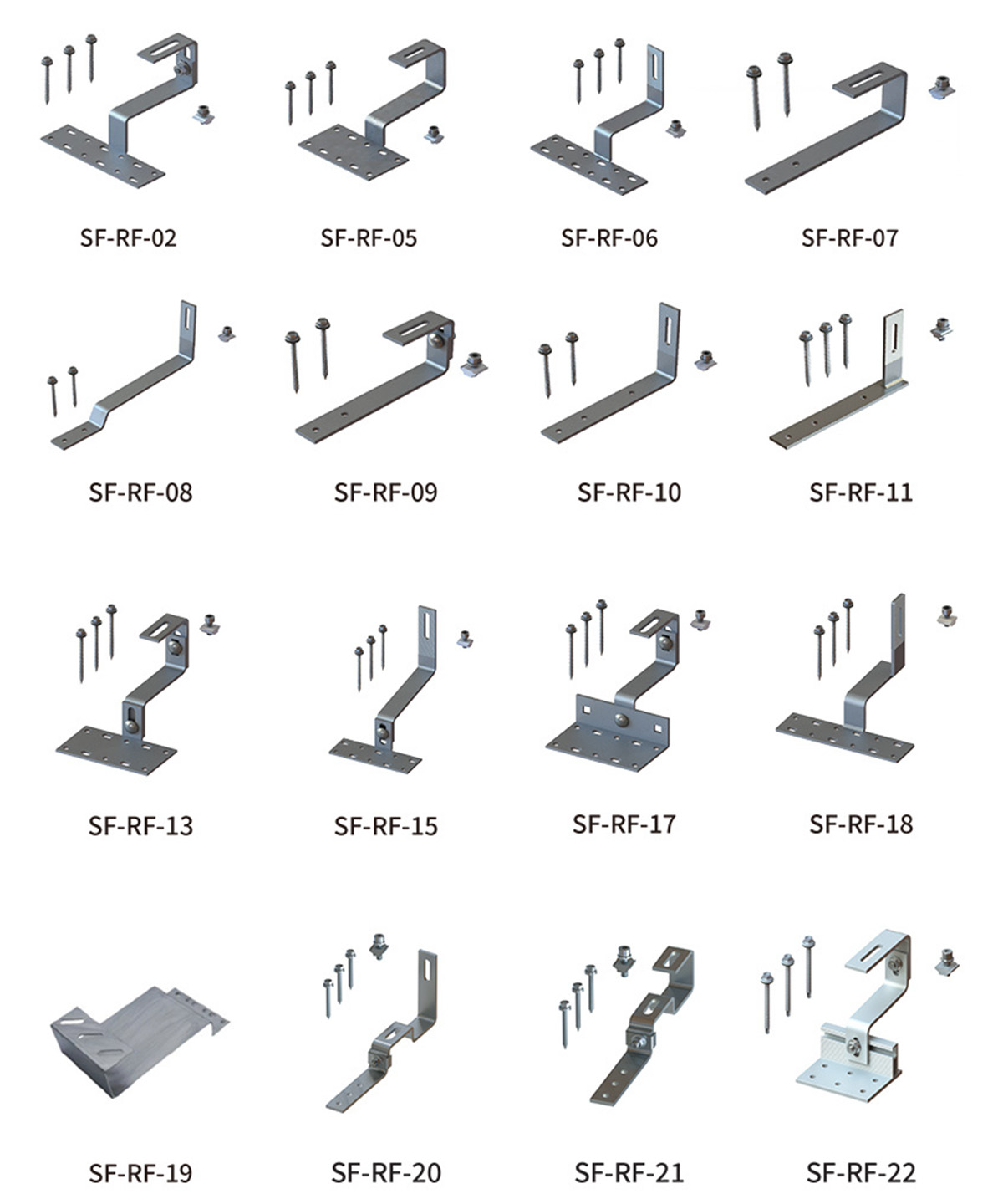

이 시스템은 다양한 타일 프로파일(상감 타일, 평타일, 슬레이트 타일, 스페인 타일, 로만 타일, 석재 코팅 금속 지붕 타일 등)에 맞게 설계된 다양한 타일 후크를 제공합니다. 주요 장점은 타일 표면의 견고성을 손상시키지 않고 후크를 타일 아래에 고정하는 비관통 설치 방식입니다. 설치가 까다로운 환경에서는 다양한 지붕 조건에 정확하게 맞출 수 있도록 조절 가능한 후크 디자인이 제공됩니다.
이 장착 솔루션은 최대 60m/s의 풍속과 1.4kN/m²의 적설 하중을 포함한 극한의 환경 하중을 견딜 수 있도록 설계되었습니다. GB50009-2012, ASCE7-05, JIS C8955:2017을 포함한 국제 표준을 준수하는 이 시스템은 내구성이 뛰어난 양극 산화 처리 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304로 제작되었으며, 10년 보증이 제공됩니다.

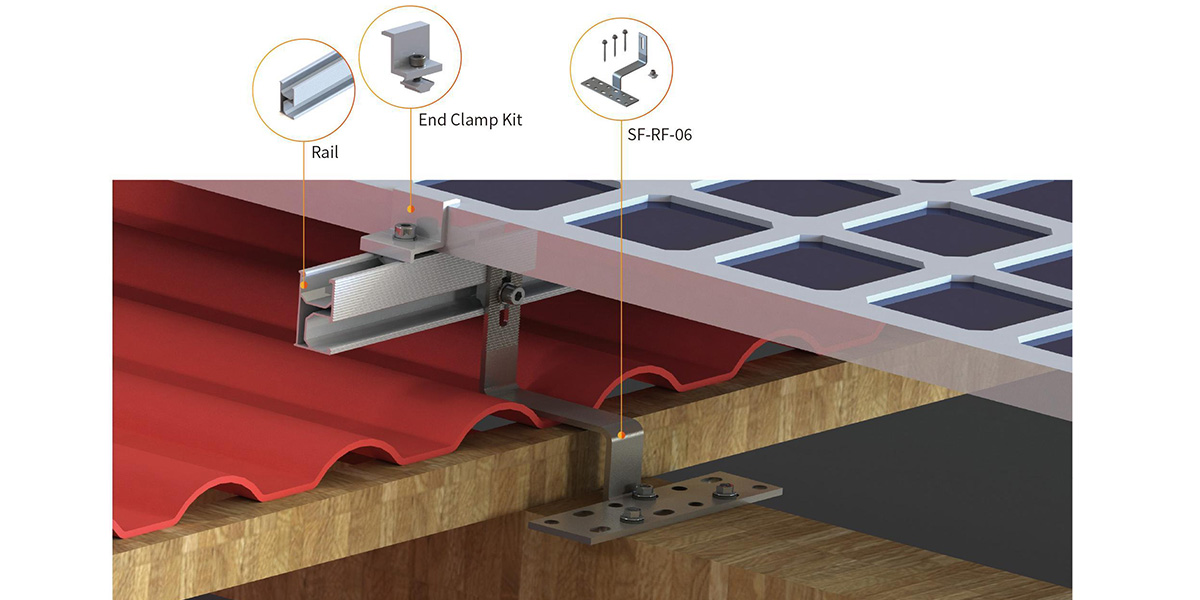

02 액세서리 회로도

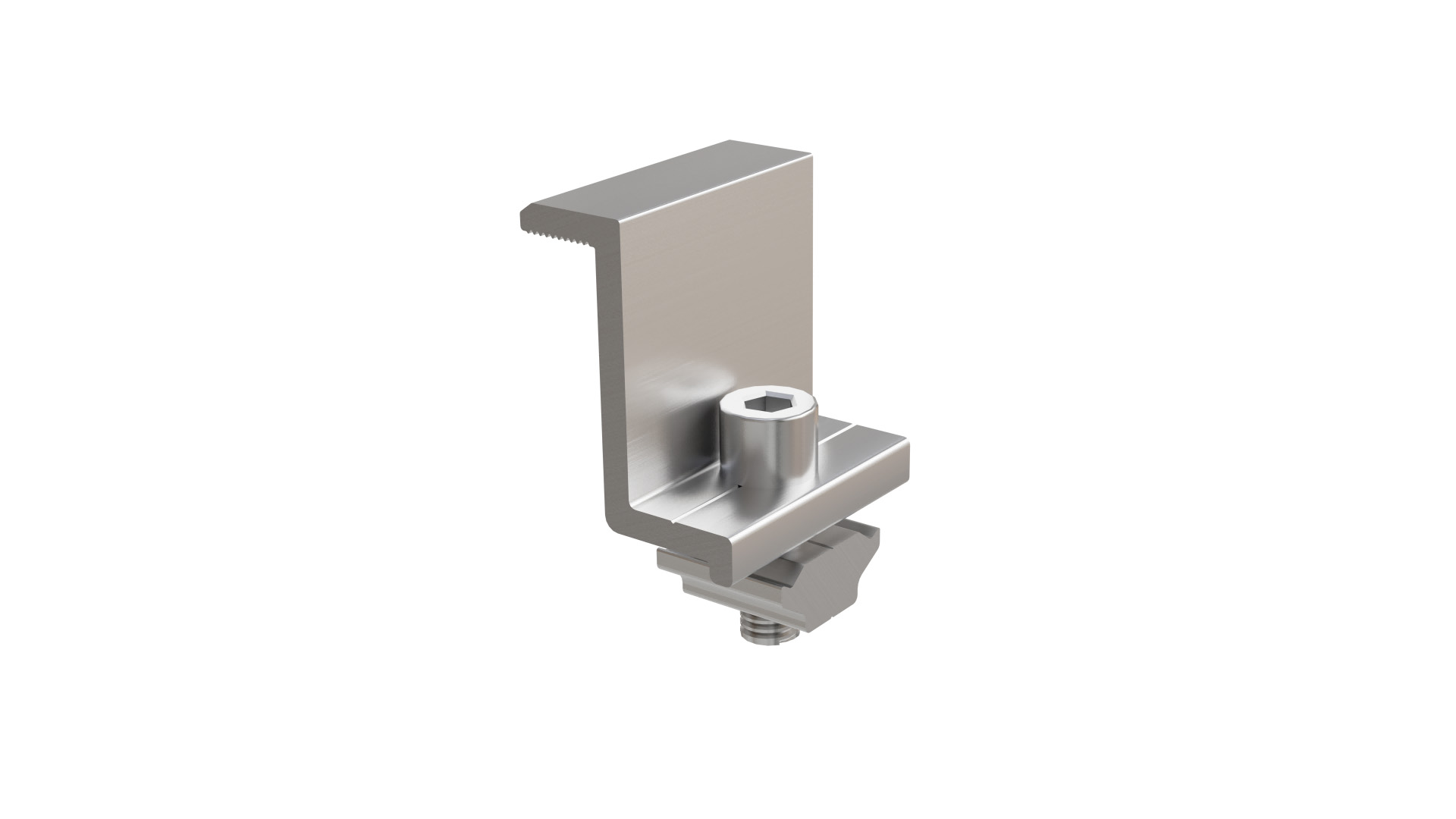

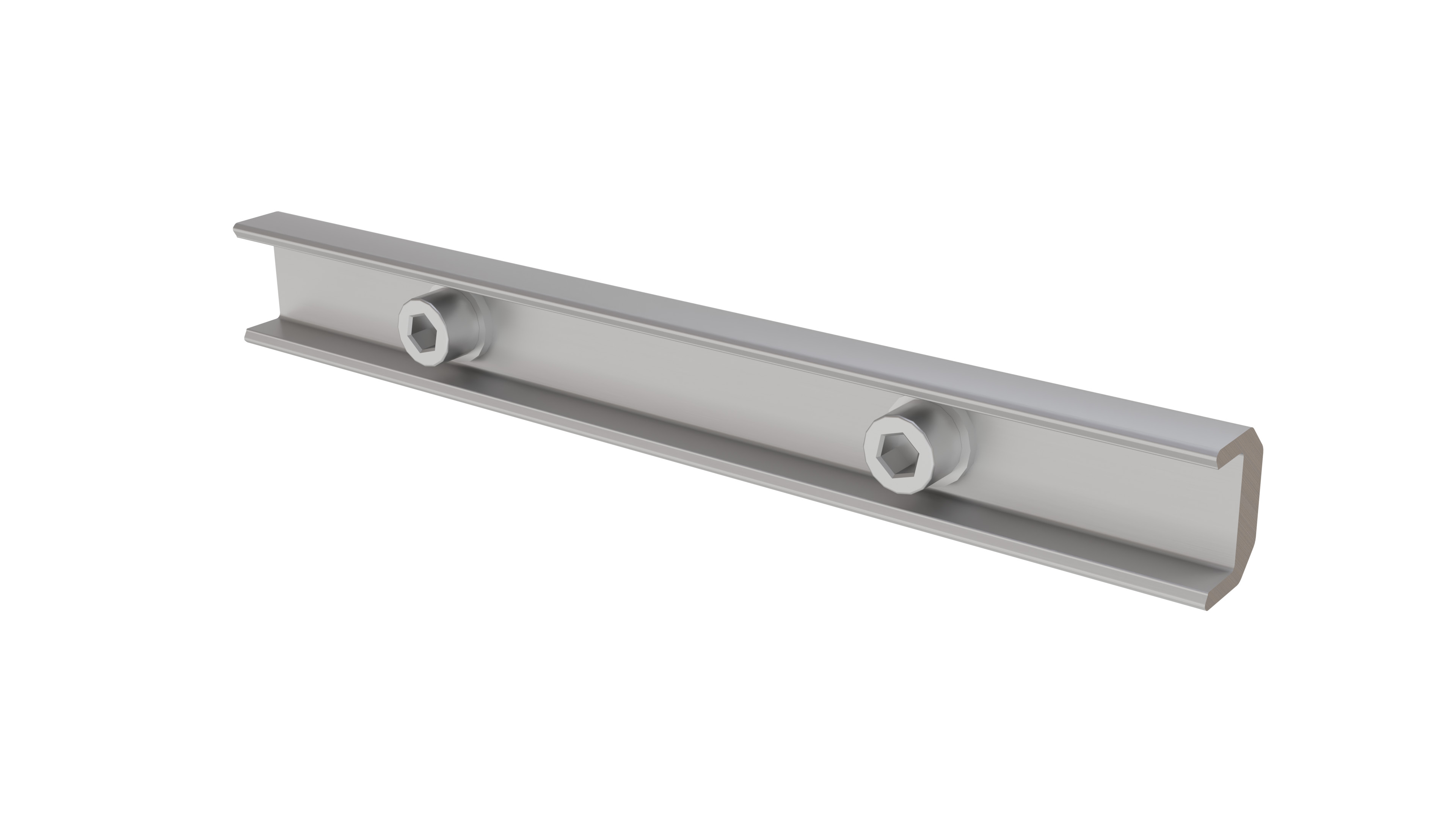

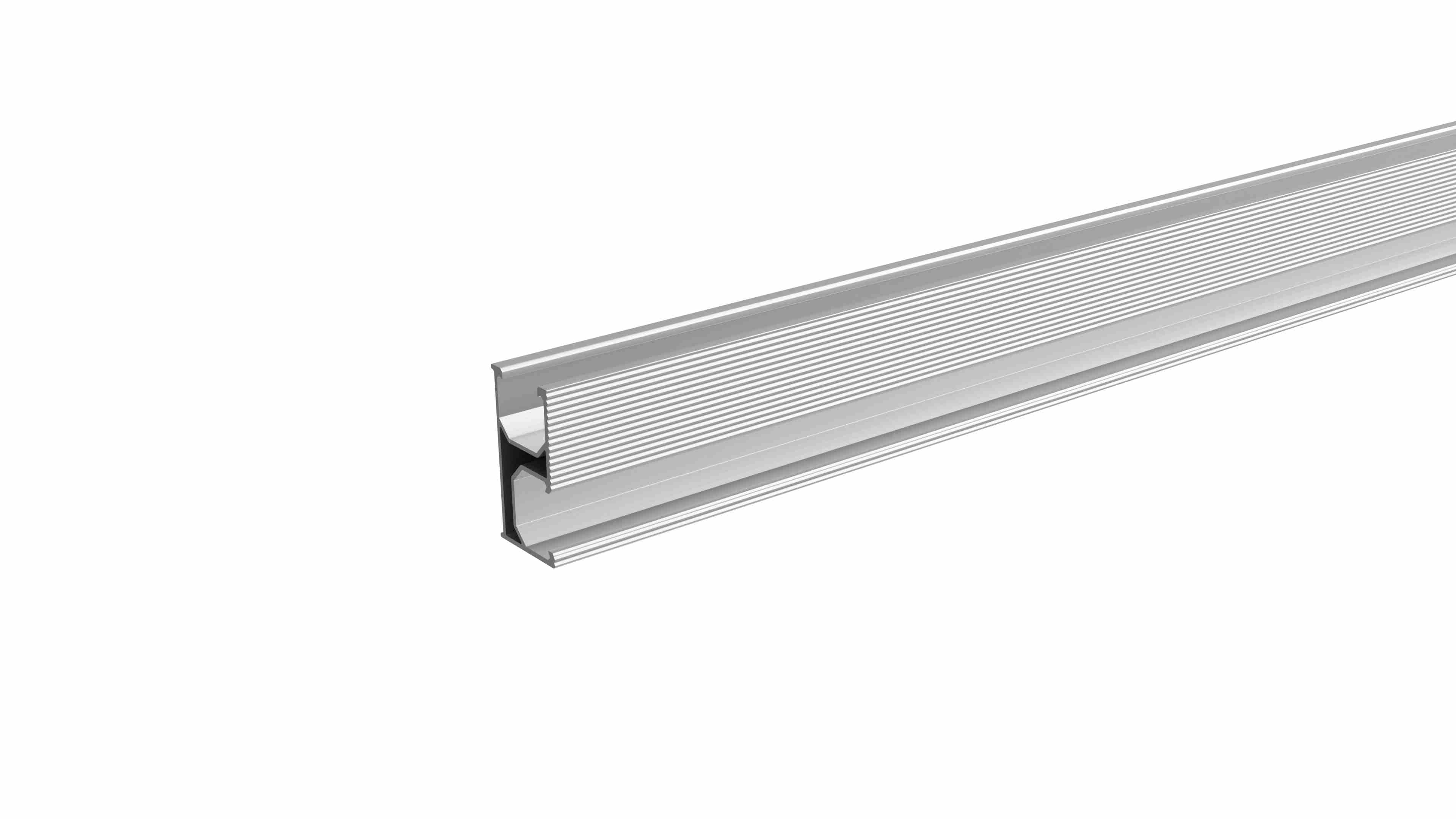

03 제품 구성품
04 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 기와 지붕 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기울기 각도 | 지붕 표면과 평행 |
| 주요 소재 | 양극산화 알루미늄 AL6005-T5, 스테인리스 스틸 SUS304 |
| 기준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| 보증 | 10년 보증 |
05 산업 응용 시나리오
✔ 전통적인 주거용 기와지붕(점토/시멘트 기와)
✔ 상업용 건물 SLATE 타일 지붕
✔ 돌로 마감된 금속 타일로 된 고대 스타일의 건물
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

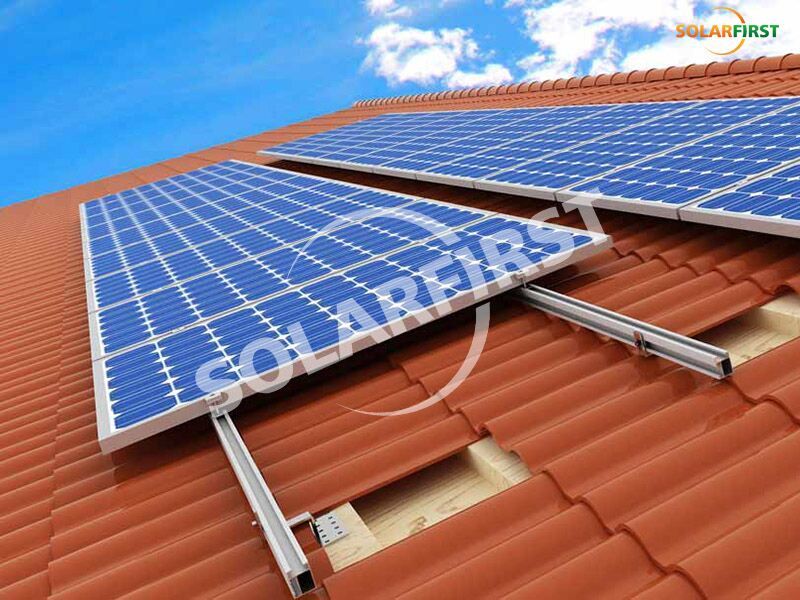

09 프로젝트 사례
