SF BIPV 루프 마운트

01 제품 설명

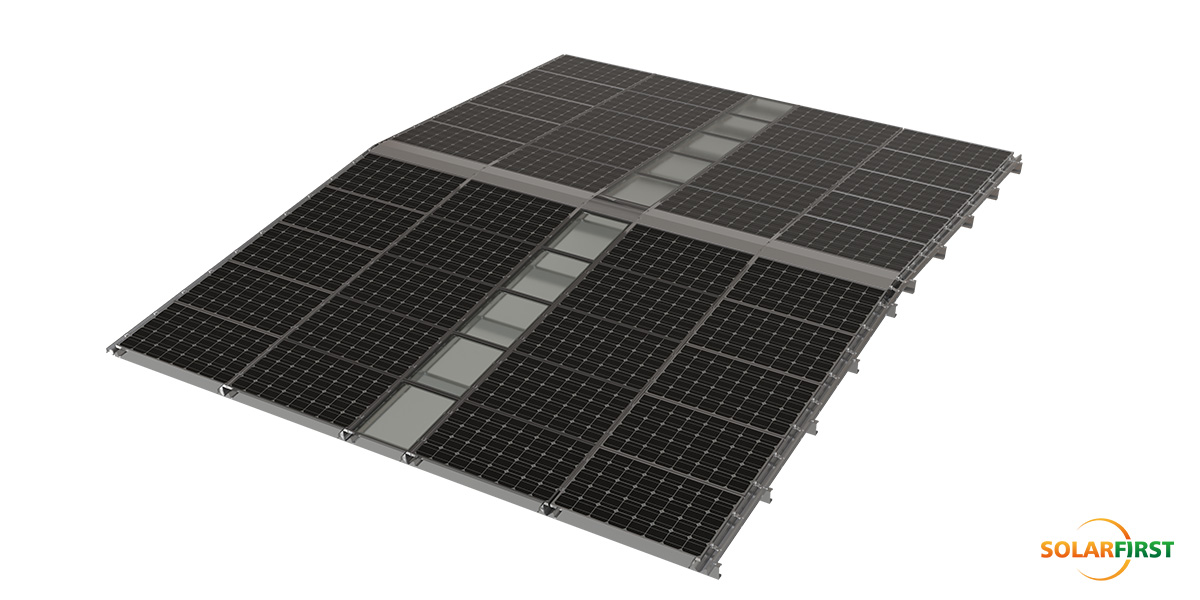

SF BIPV 루프 마운트는 태양광 발전과 현대 건축을 완벽하게 통합하여 혁신적이고 방수 기능이 뛰어난 건물 일체형 태양광 솔루션을 제공합니다. 이 시스템은 금속판이나 타일과 같은 기존 지붕 자재를 대체하여 지붕을 효율적인 발전 장치로 탈바꿈시키는 동시에 구조적 기능을 완벽하게 유지합니다.

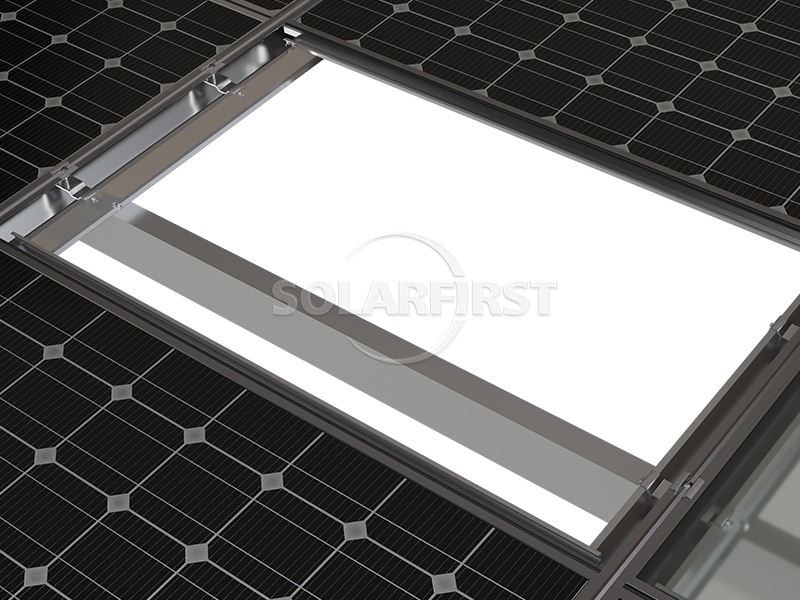

첨단 방수 설계를 특징으로 하는 이 시스템은 패널 사이의 틈새를 통해 빗물을 배수 홈통과 배관으로 흘려보내어 아래 공간으로 물이 스며드는 것을 방지하여 100% 누수 방지 기능을 제공합니다. 지붕 구조는 안전한 유지 보수 통로를 위한 미끄럼 방지판(옵션)과 자연 채광을 위한 투명 패널을 지원하여 실용성과 미관을 모두 만족시킵니다.

고강도 양극산화 처리 알루미늄 AL6005-T5, 스테인리스 스틸 SUS304 또는 용융 아연 도금 강철로 제작된 이 내구성 있는 시스템은 최대 60m/s의 풍하중과 1.4kN/m²의 적설하중을 견뎌내며 GB, EN, ASCE 등 국제 기준을 충족합니다. 10년 보증을 통해 상업용 및 주거용 건물에 안정적이고 지속 가능한 지붕 솔루션을 제공합니다.

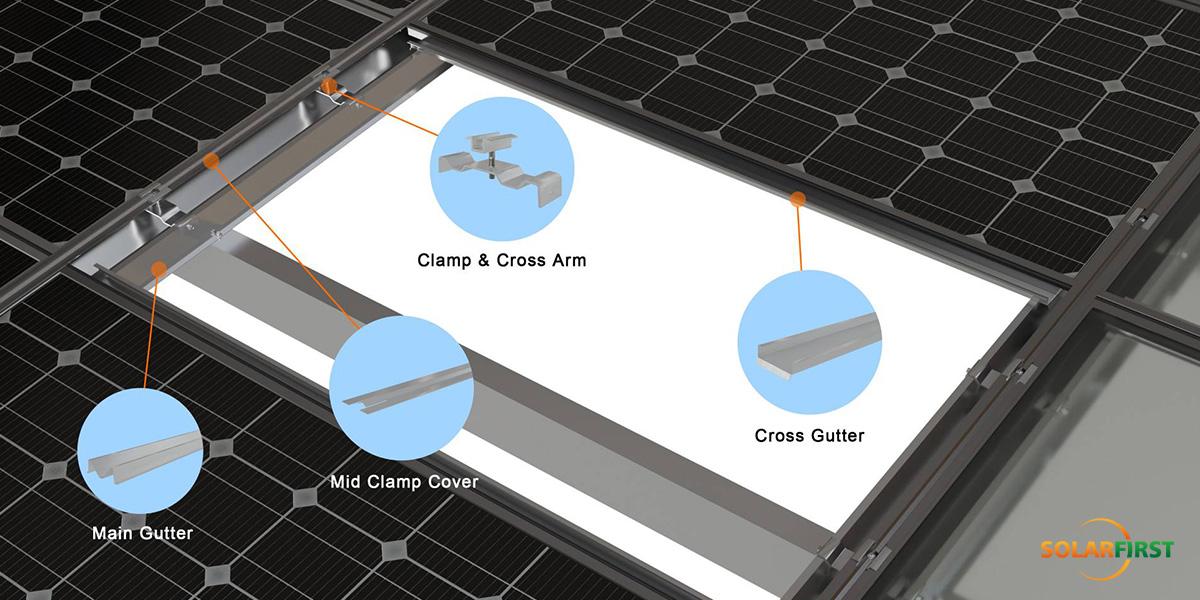

02 액세서리 회로도

03 핵심 엔지니어링 매개변수

04 산업 응용 시나리오

✔ 대규모 제조 공장

✔ 콜드체인 물류센터

✔ 상업 단지
✔ 교통 허브: 공항

05 전문 기술 서비스

▶ 계획 설계 및 구조 분석:

맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.

▶ 현장 탐사 지원:

엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.

▶ 설치 교육 및 지침:

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

06 기술 검증 시스템

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

▶ 극한 환경 테스트

• -40℃ 저온충격을 통과

• 염수 분무 부식(3,000시간 이상)

• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.

▶ 제3자 인증

• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.

07 패키지 및 배송

국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

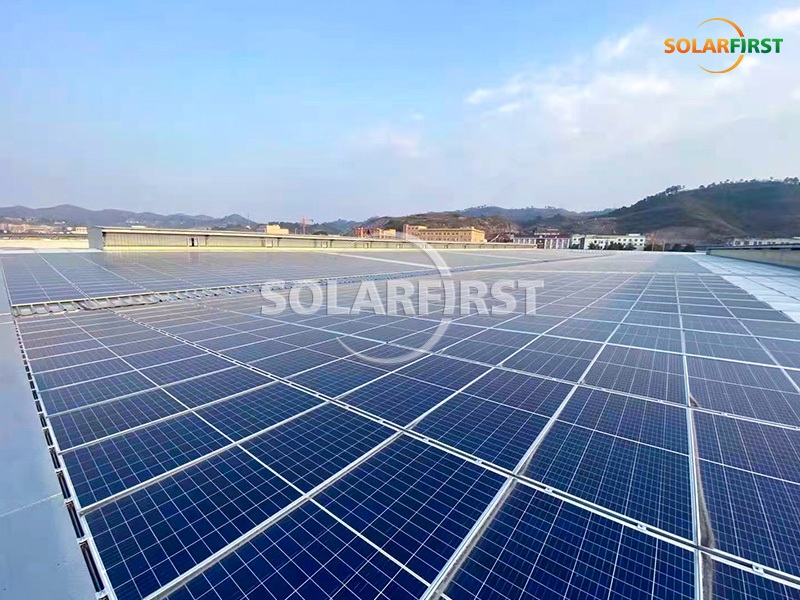

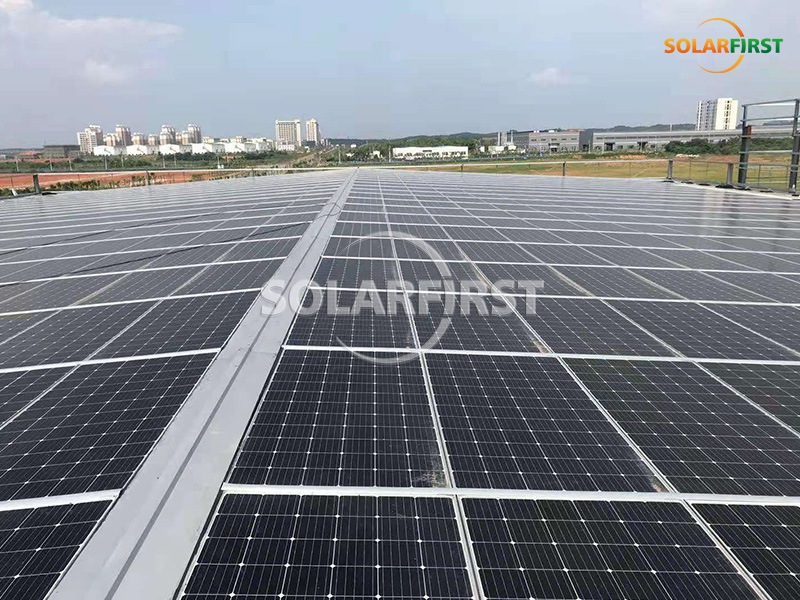

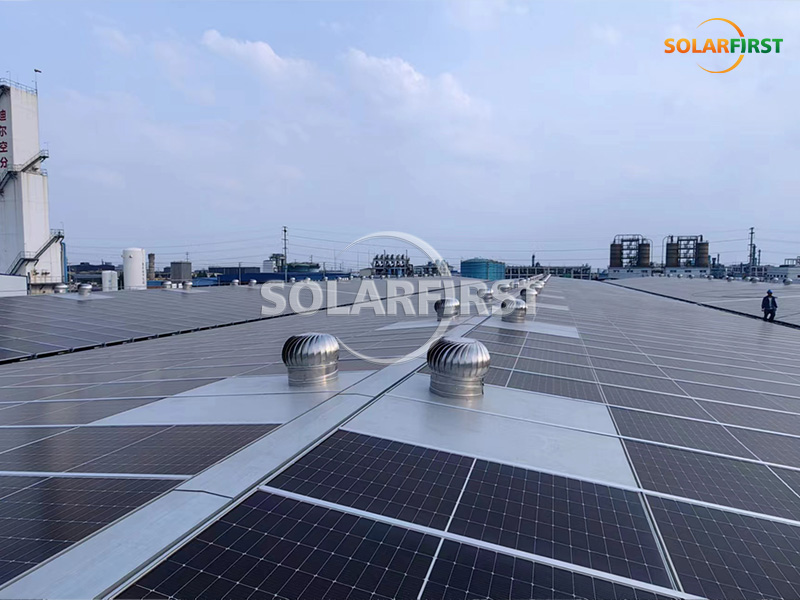

08 프로젝트 사례
