클립록 솔라 메탈 루프 마운트

01 제품 설명

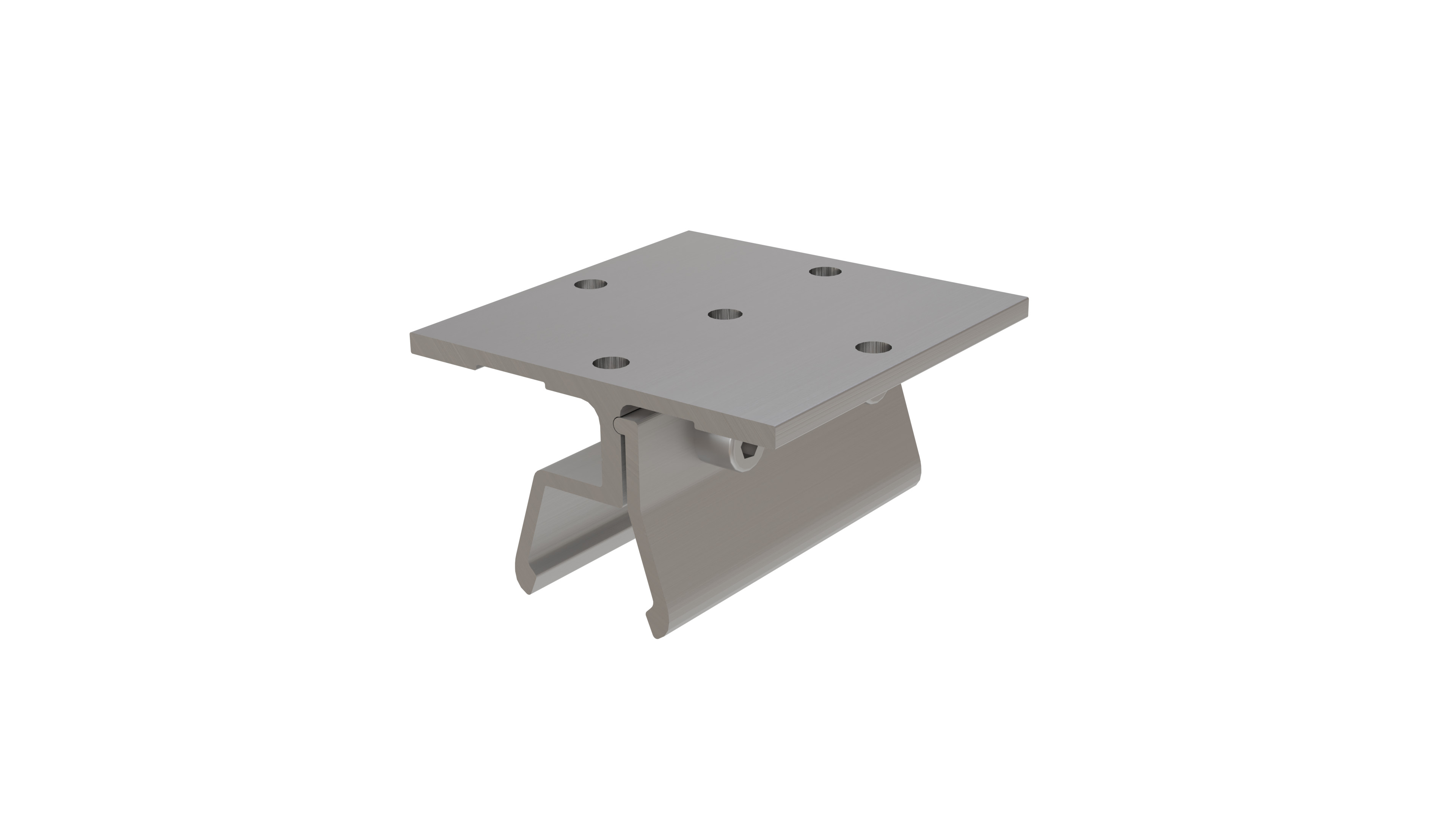

SF 메탈 루프 마운트는 클립록(Klip Lok) 타입 금속 루핑 시트용으로 특별히 설계된 비관통형 랙 솔루션입니다. 심플한 디자인으로 빠른 설치와 낮은 전체 비용을 보장합니다.

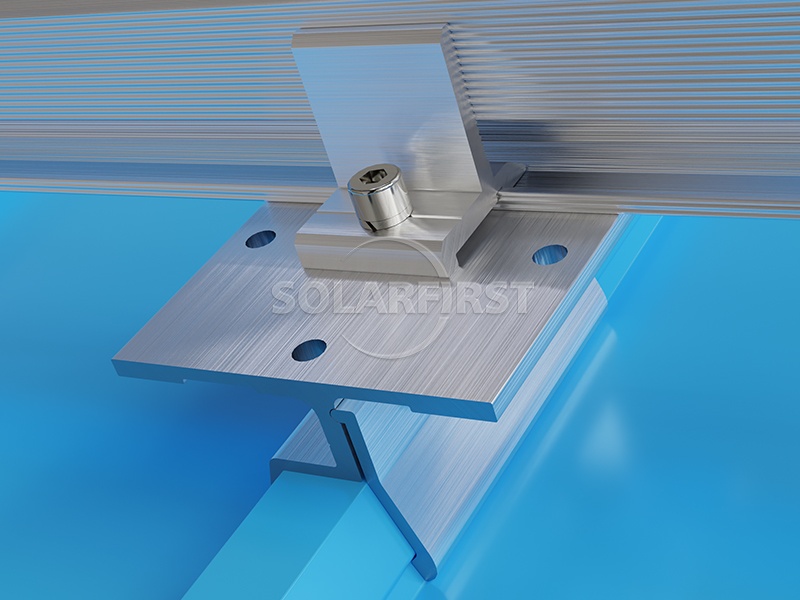

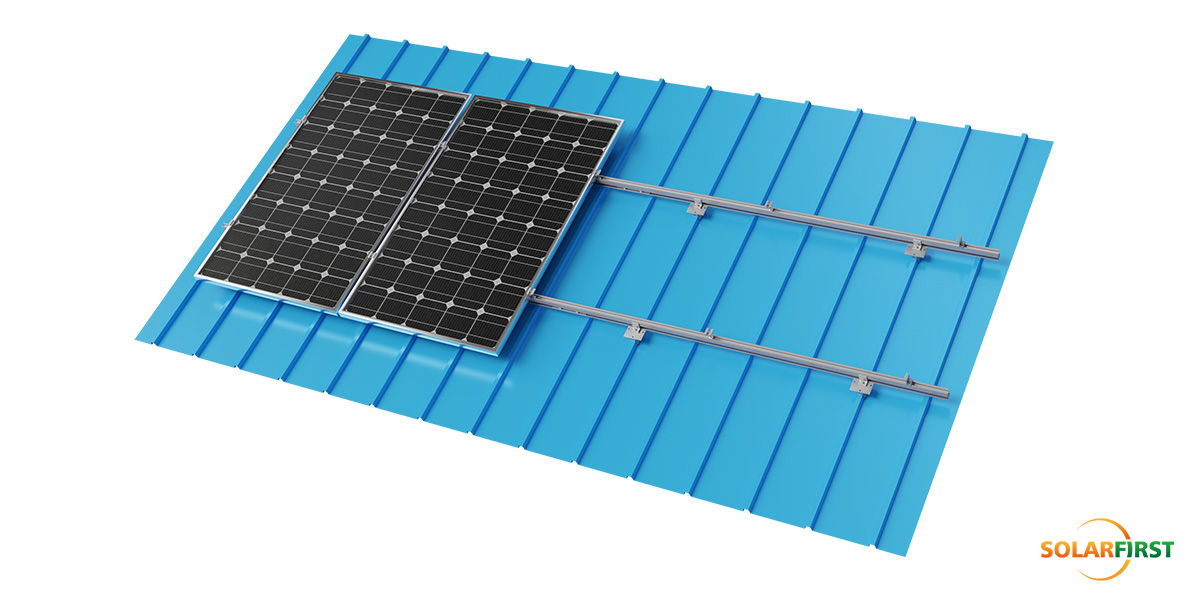

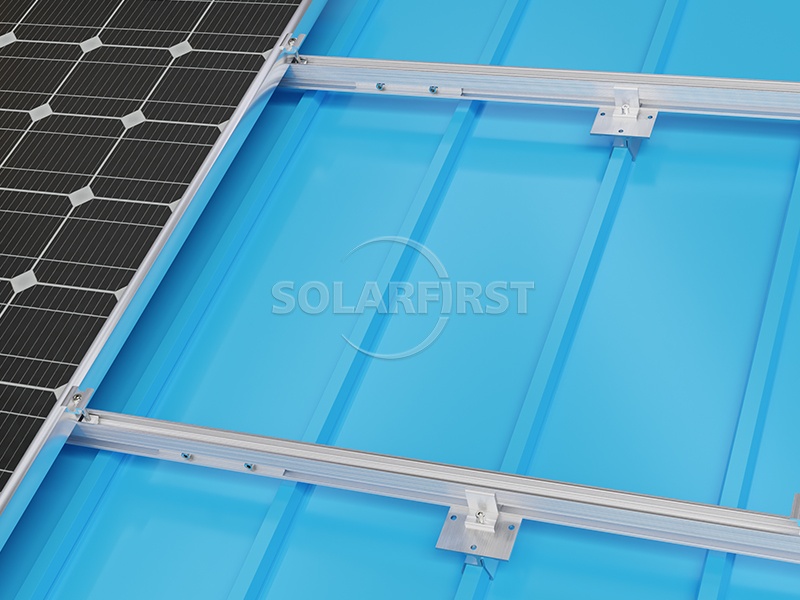

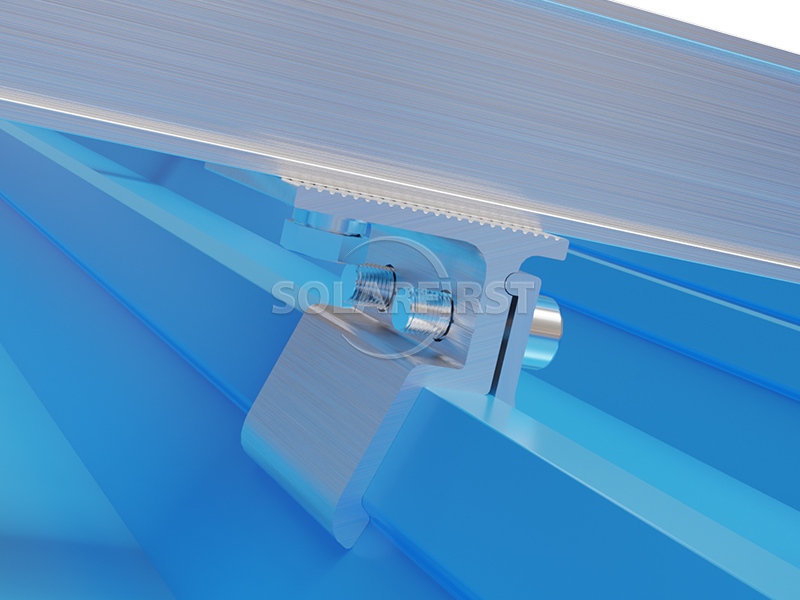

이 시스템은 양극 산화 처리된 알루미늄 클램프와 레일을 사용하여 하부 지붕 구조물에 가벼운 하중을 가합니다. 클립 록 클램프의 특정 디자인은 다양한 지붕 시트의 프로파일에 맞게 조정됩니다. 더욱 다양한 용도로 활용하기 위해 지붕 클램프를 L자형 받침대와 결합하여 태양광 모듈을 원하는 기울기 각도로 높일 수 있습니다.

이 마운트는 최대 60m/s의 강풍 하중과 1.4kN/m²의 적설 하중을 견딜 수 있도록 설계되었으며, GB50009-2012 및 ASCE7-05를 포함한 여러 국제 표준을 준수합니다. 주요 소재는 양극 산화 처리된 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304이며, 10년 보증이 제공됩니다.

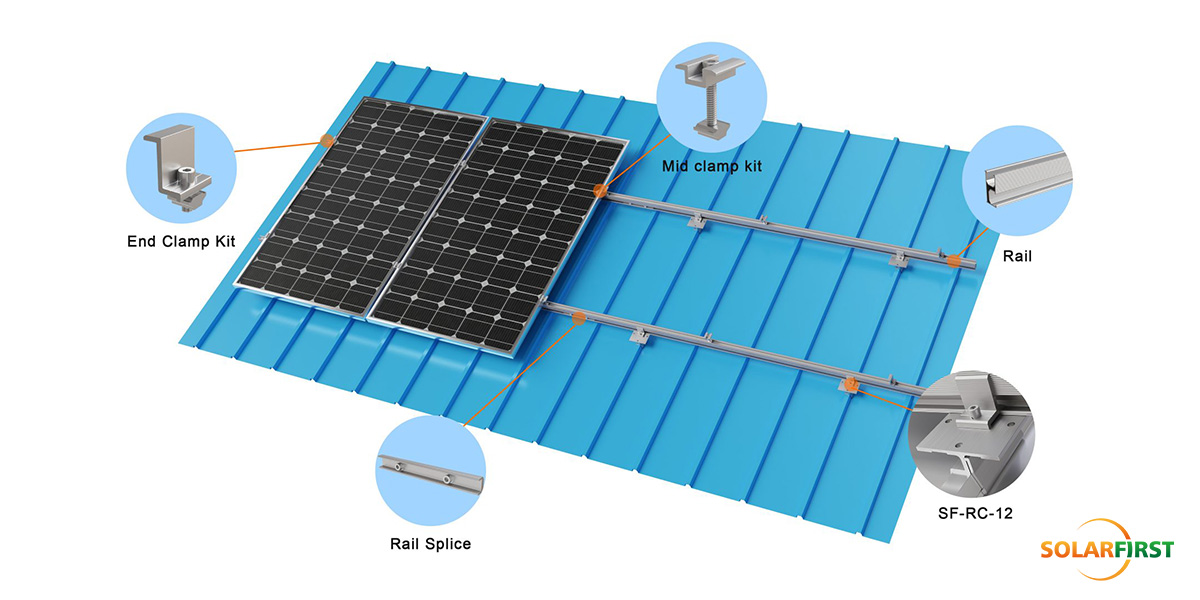

02 액세서리 회로도

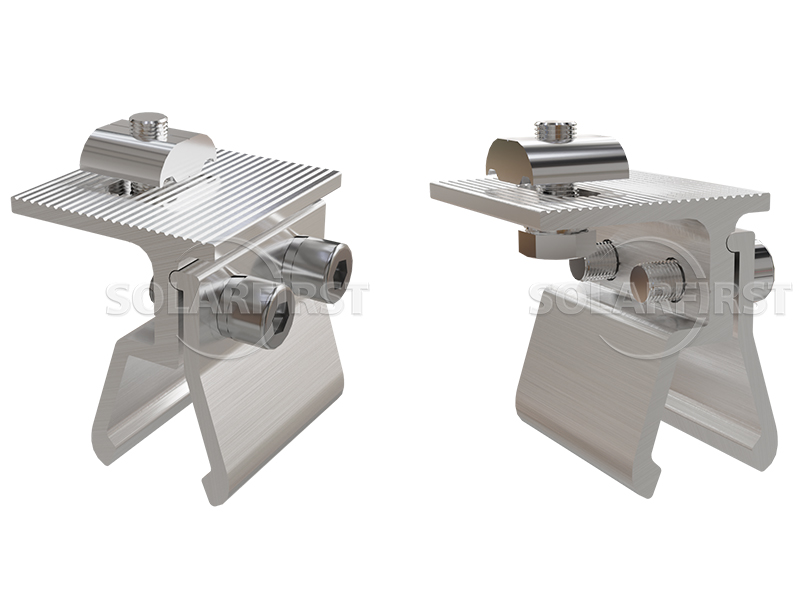

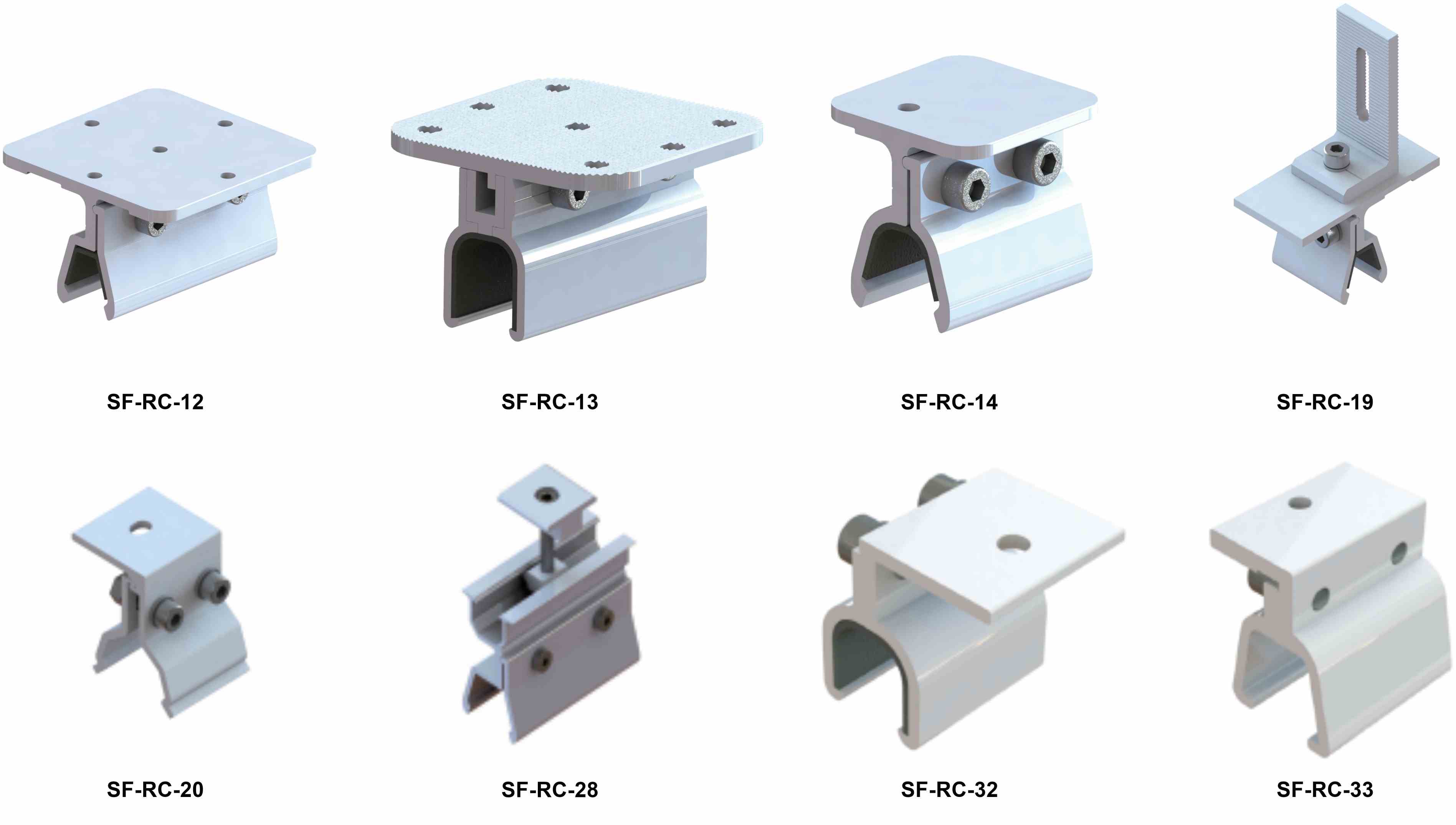

03 제품 구성품

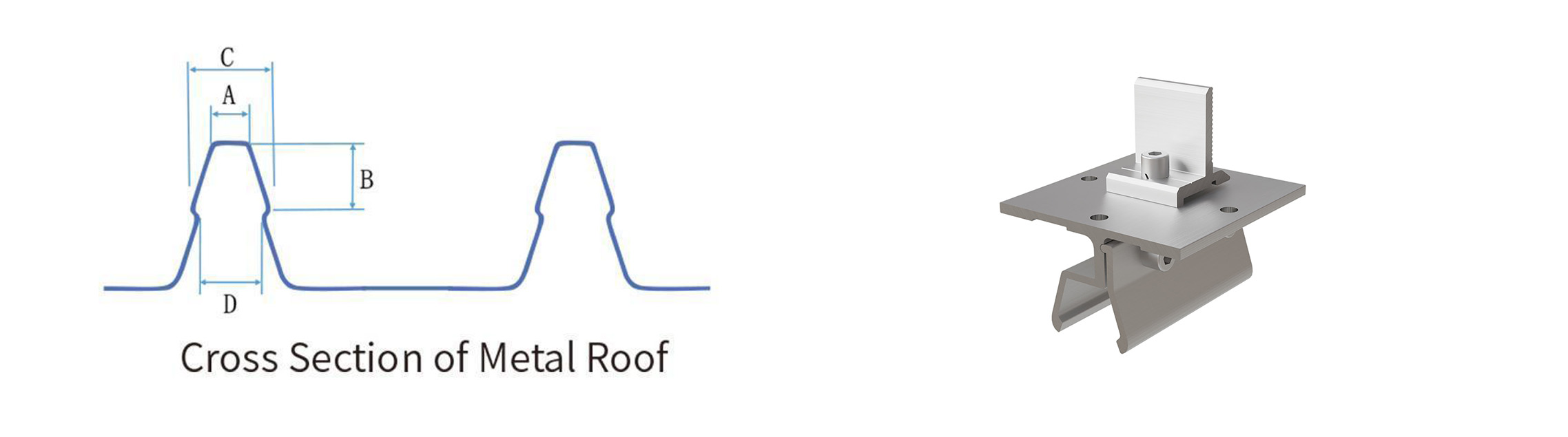

04 핵심 엔지니어링 매개변수

05 적용 가능한 시나리오

✔ 제조공장 : 자동차/전자 공장 건물의 옥상

✔ 콜드체인 물류센터 : 대형 창고 옥상

✔ 농업용 온실 업그레이드: 경량 강철 프레임 온실

06 전문 기술 서비스

▶ 계획 설계 및 구조 분석:

전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.

▶ 현장 탐사 지원:

엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.

▶ 설치 교육 및 지침:

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

▶ 극한 환경 테스트

• -40℃ 저온 충격 통과

• 염수 분무 부식(3,000시간 이상)

• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.

▶ 제3자 인증

• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진, 재료인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.

08 패키지 및 배송

국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

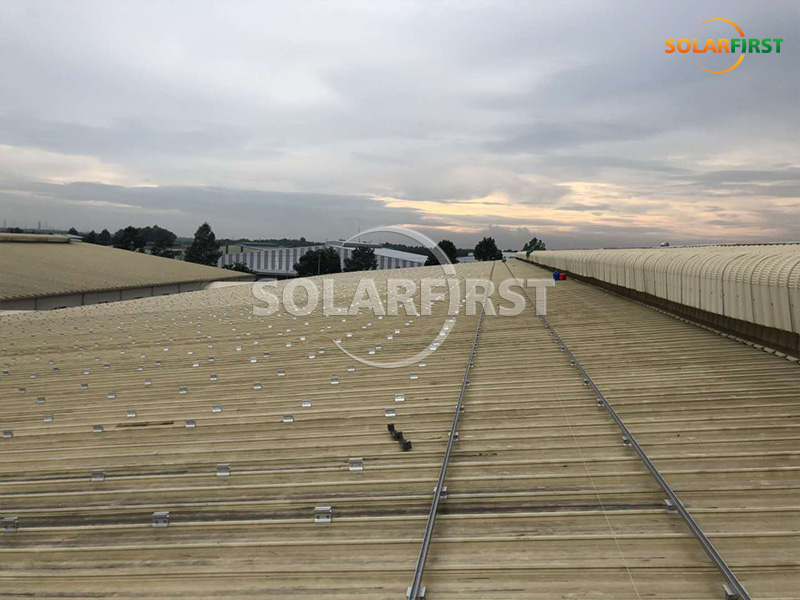

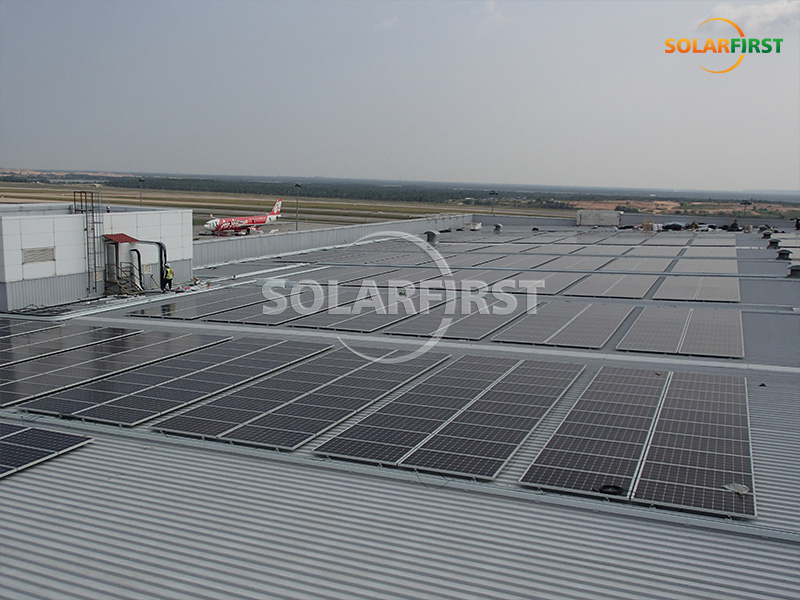

09 프로젝트 사례
