01 제품 설명

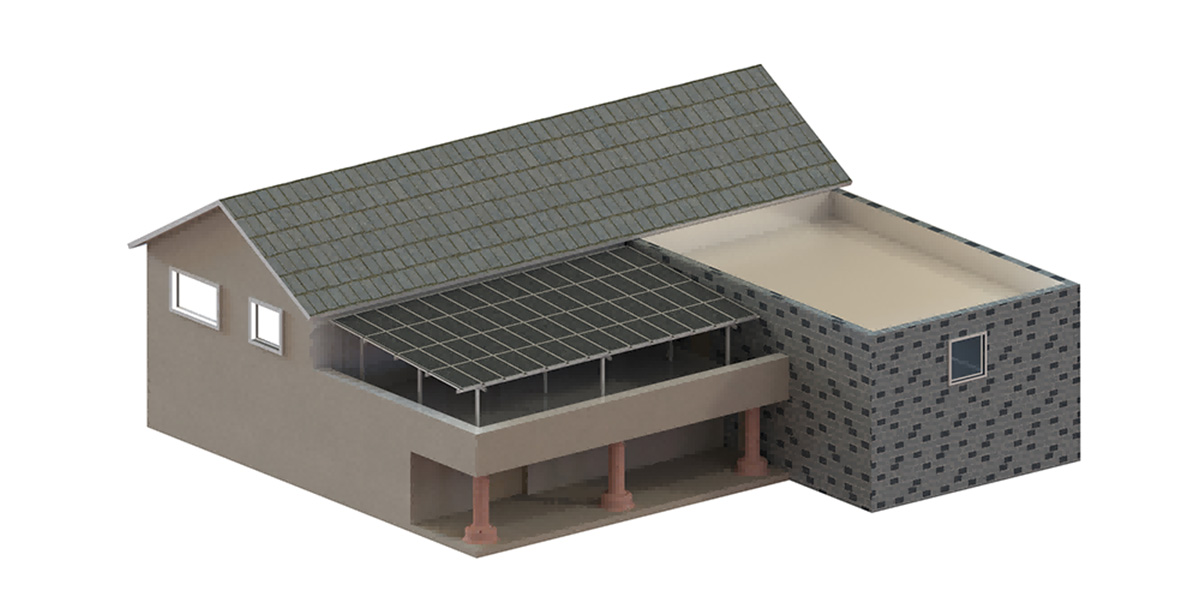

SF-PVROOF02 BIPV 방수 창고(알루미늄)는 건축 구조와 태양광 발전 시스템을 완벽하게 통합하여 기존 방수 창고에 대한 혁신적이고 친환경적인 대안을 제시합니다. 다양한 환경에서 안정적인 성능을 발휘하도록 설계된 이 시스템은 방풍, 방설, 방수, 투광 기능과 청정 에너지 생산 기능을 결합했습니다.
콤팩트하고 세련된 구조를 자랑하는 이 창고는 옥상, 금속 지붕, 독립형 설치 등 다양한 장소에 매우 적합합니다. 5가지 시리즈와 48가지 단면 옵션을 통해 특정 기술 및 장식 요건을 충족하는 광범위한 맞춤 제작이 가능합니다.
향상된 내식성과 장기적 안정성을 위해 양극산화 처리된 알루미늄으로 제작된 이 창고는 혹독한 기상 조건을 견뎌내며, 최대 35cm의 눈 하중과 42m/s의 풍속을 견디며 EN13830 표준을 준수합니다.
주택, 빌라 또는 옥상의 방수 구역으로 사용하든 완전히 독립적인 구조물로 사용하든 SF-PVROOF02는 다재다능함, 내구성, 지속 가능성을 하나의 고급 BIPV 솔루션으로 결합했습니다.

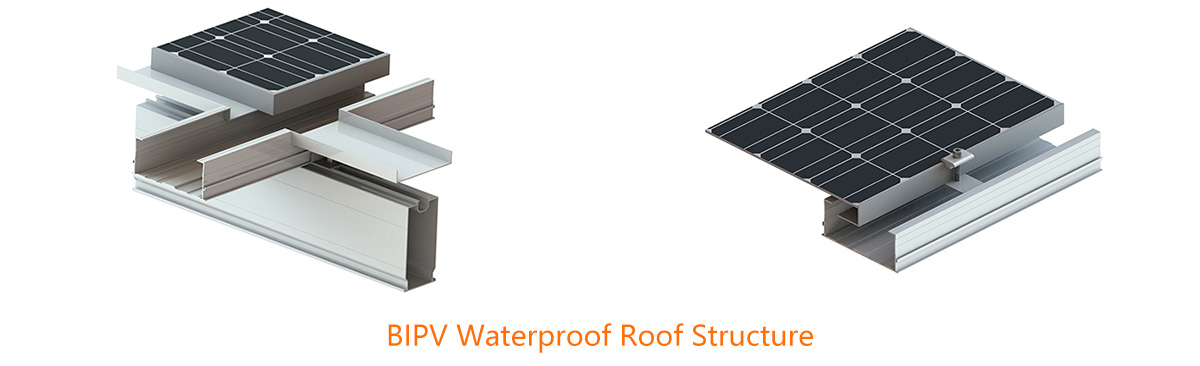

02 액세서리 회로도
03 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 설치 | BIPV 지붕 |
| 풍하중 | 최대 60m/s |
| 기울기 각도 | ≥3° |
| 눈 하중 | 1.4kn/m² |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| 재료 | 양극산화 알루미늄 AL6005-T5, 스테인리스 스틸 SUS304, 용융 아연 도금 강철 |
| 보증 | 10년 보증 |
04 산업 응용 시나리오
✔ 빌라 테라스용 방수 캐노피
✔ 공장 지붕 확장 창고
✔ 독립형 안뜰 태양광 창고
05 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
06 기술 검증 시스템
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
07 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.
08 프로젝트 사례
건물 일체형 태양광(BIPV) 지붕 시스템은 태양광 모듈을 핵심 건물 외피 구조로 사용하여 금속 지붕 패널이나 타일을 직접 대체함으로써 기존 지붕 시공 방식에 혁신을 가져왔습니다. 혁신적인 계단형 배수 설계를 채택했습니다. 정밀한 물 유도 채널과 처마 집수 시스템을 통해 100% 누수 방지(EN 13830 동적 수밀성 인증)를 달성하여 빗물 침투 위험을 완전히 제거합니다.
