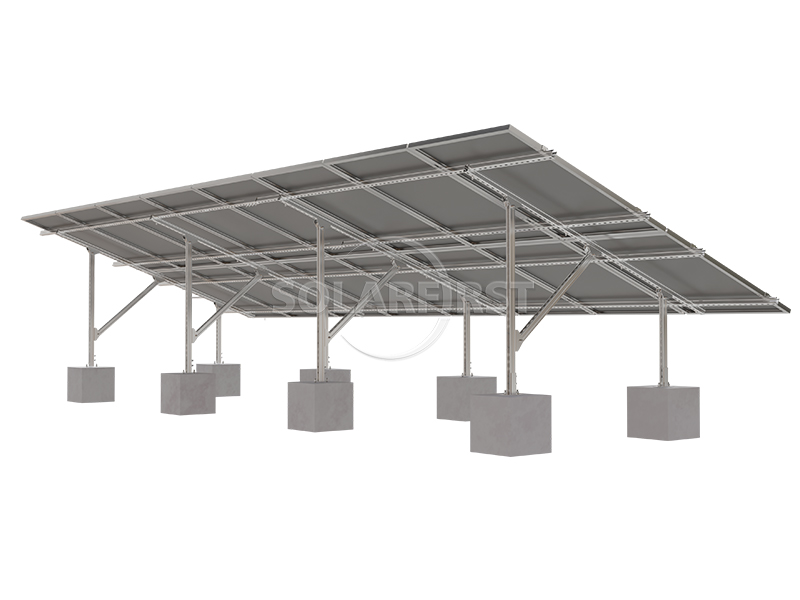

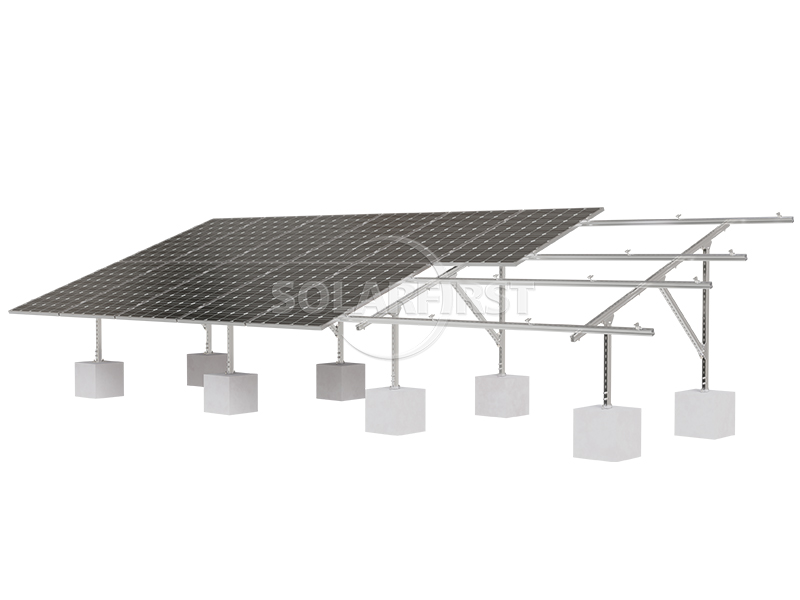

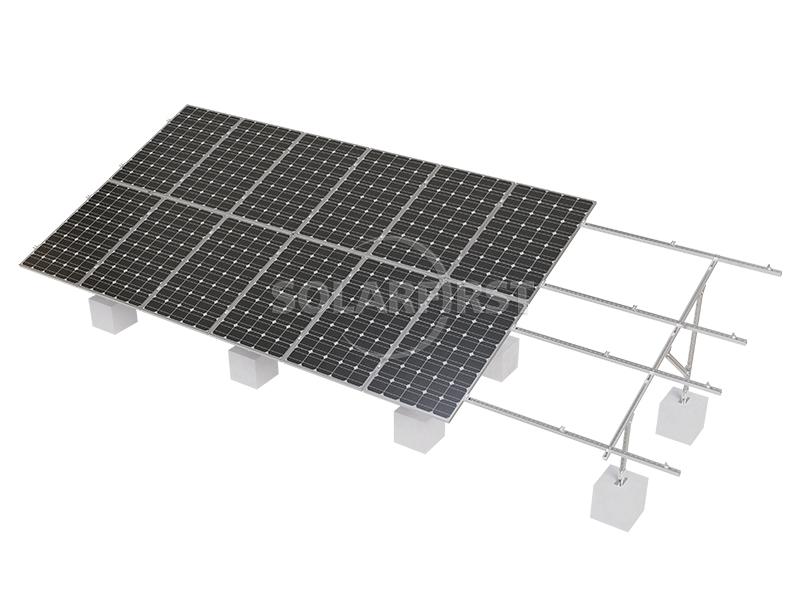

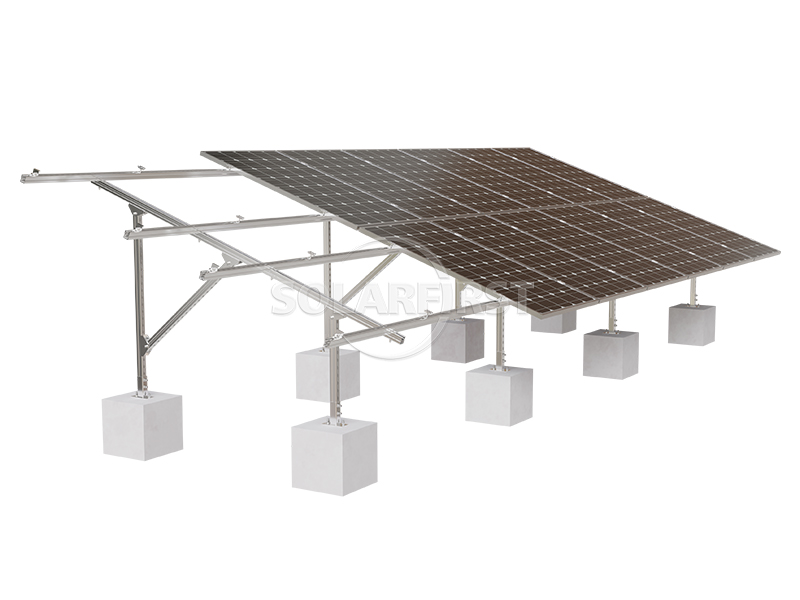

01 제품 설명
이 알루미늄 지면 설치 시스템은 노천에 설치되는 부식 방지 기능이 뛰어난 태양광 설비용으로 설계되었습니다. 알루미늄 합금 6005와 스테인리스 스틸 SUS304로 제작된 이 구조물은 뛰어난 내구성과 긴 수명을 제공하며, 콘크리트 기초와 함께 사용할 경우 다양한 토양 조건에 적합합니다.

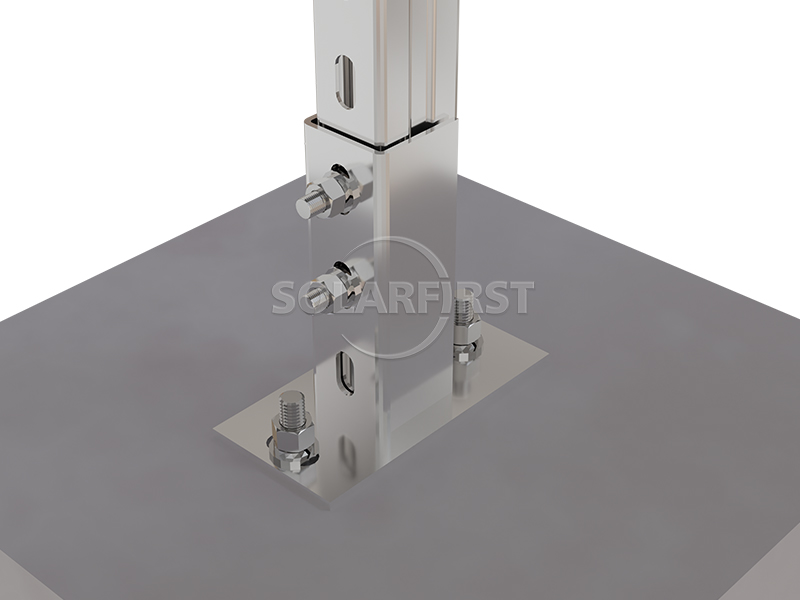

키 빔과 지지대는 공장에서 사전 조립되어 현장 인력을 최소화하고 설치 시간을 단축합니다. 독특하게 설계된 베이스 플레이트는 높이 조절과 전후 위치 조정이 가능하여 다양한 지형과 모듈 레이아웃 요구 사항에 유연하게 대응할 수 있습니다.
다양한 현장 조건과 부하 수요에 적합한 이 지상형 태양광 구조물은 우수한 부식 방지 성능을 유지하면서도 사후 코팅 처리가 필요 없이 효율적이고 비용 효율적인 설치를 보장합니다.

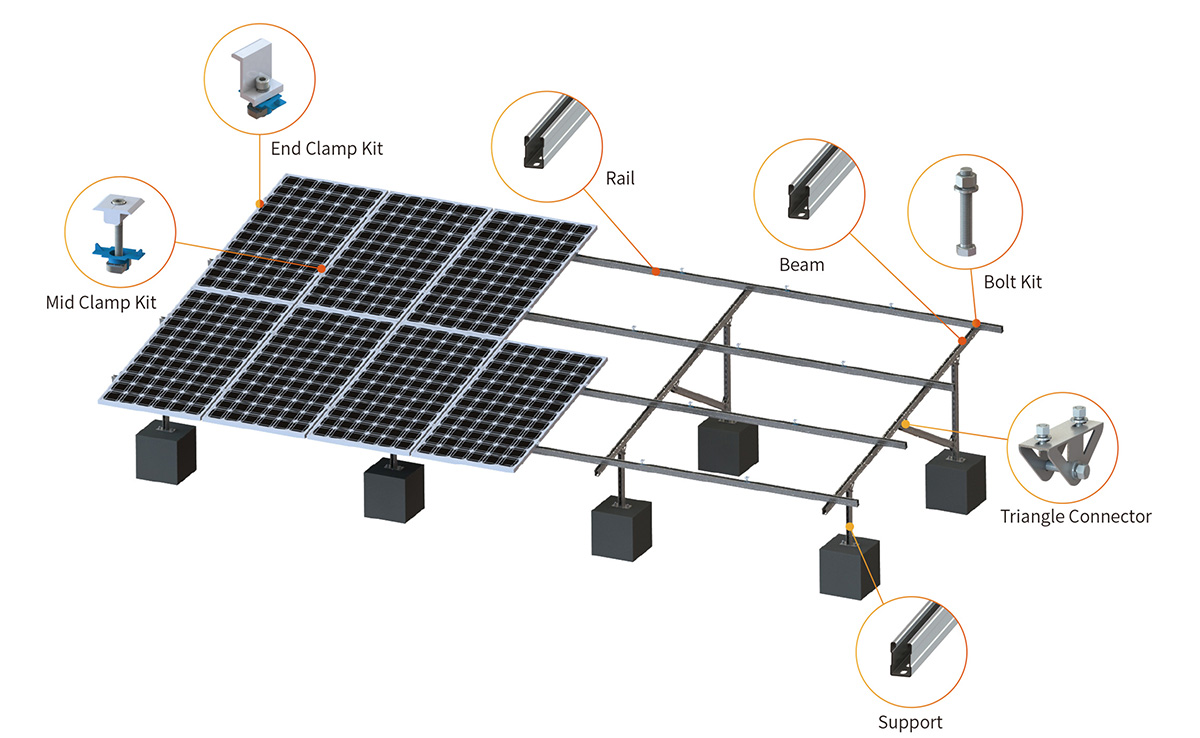

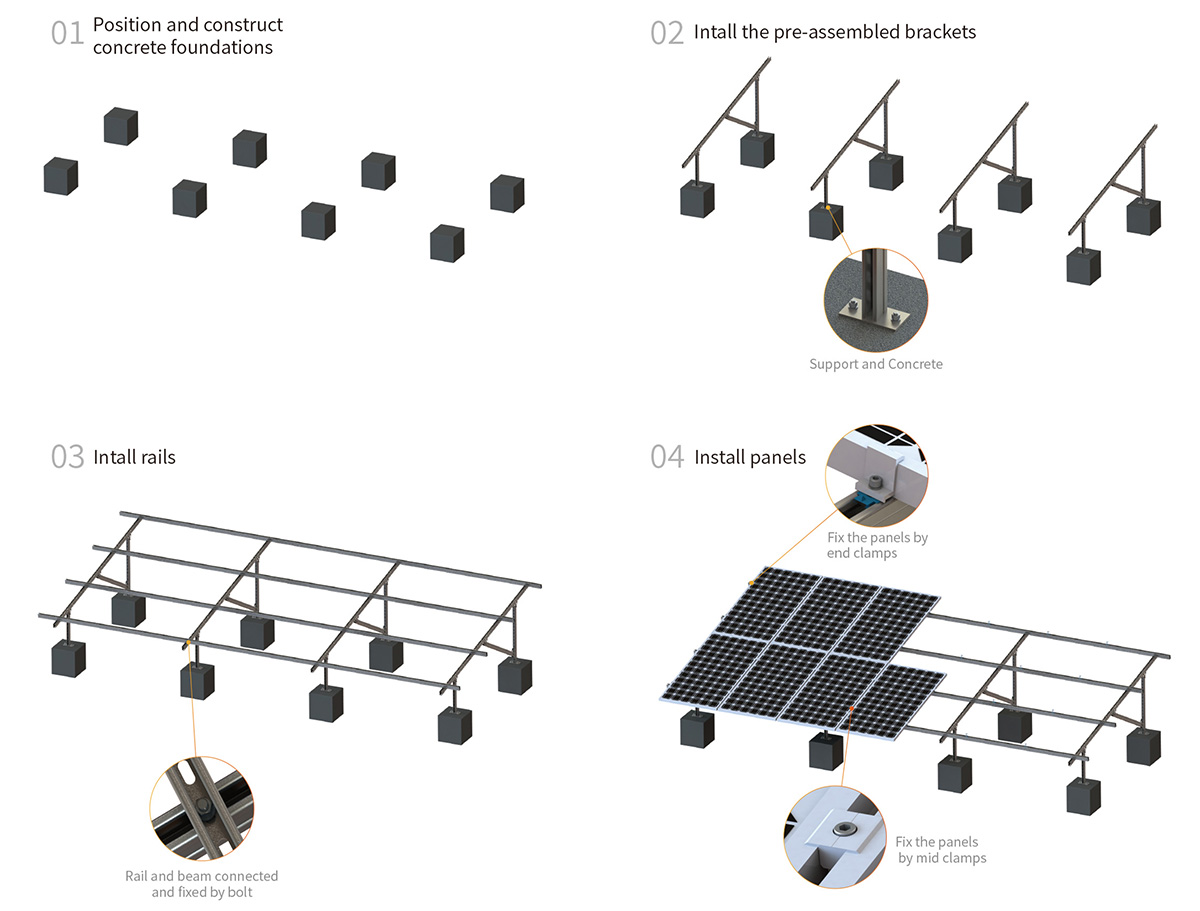

02 액세서리 회로도

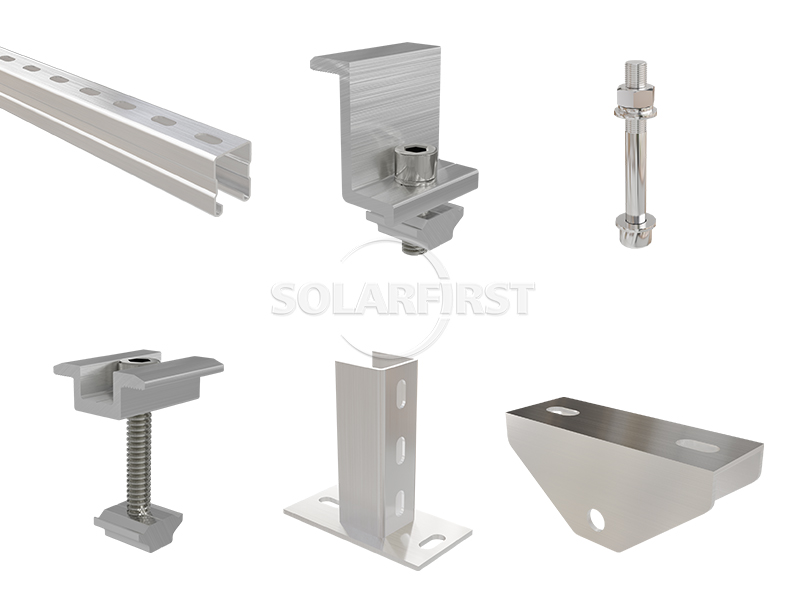

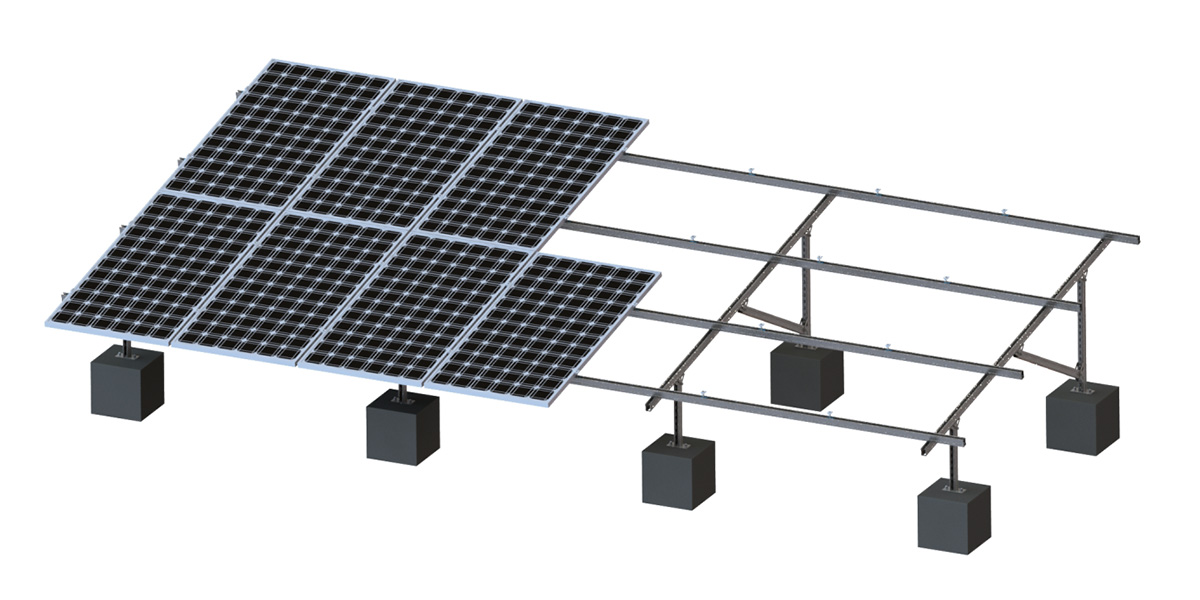

03 제품 구성품
04 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 지면 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기반 | 스크류 파일 / 콘크리트 |
| 주요 소재 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| 기준 | 양극산화 알루미늄 AL6005-T5, 용융 아연 도금 강판, Zn-Al-Mg 사전 코팅 강판, 스테인리스 스틸 SUS304 |
| 보증 | 10년 보증 |
05 산업 응용 시나리오
✔ 평야/언덕 지역의 지상형 태양광 발전소
✔ 사막/갯벌 태양광 발전소
✔ 유틸리티 규모 태양광 공원
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

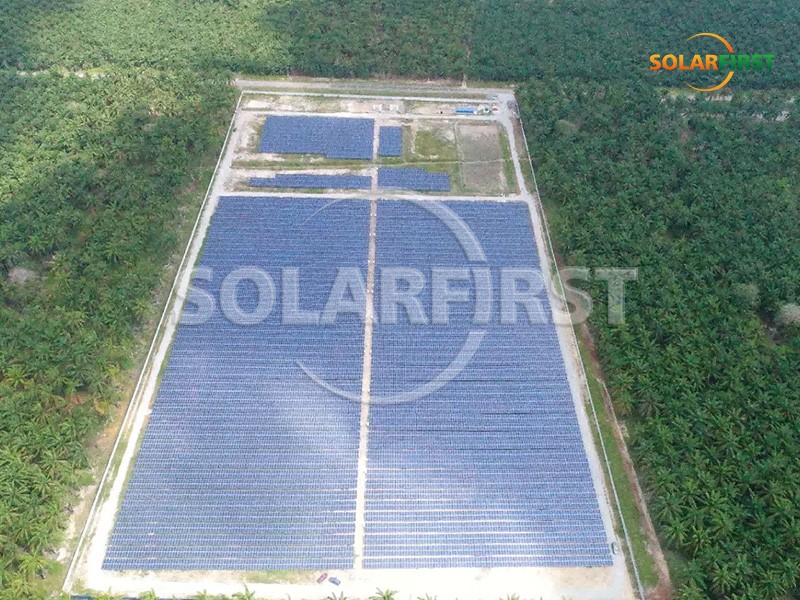

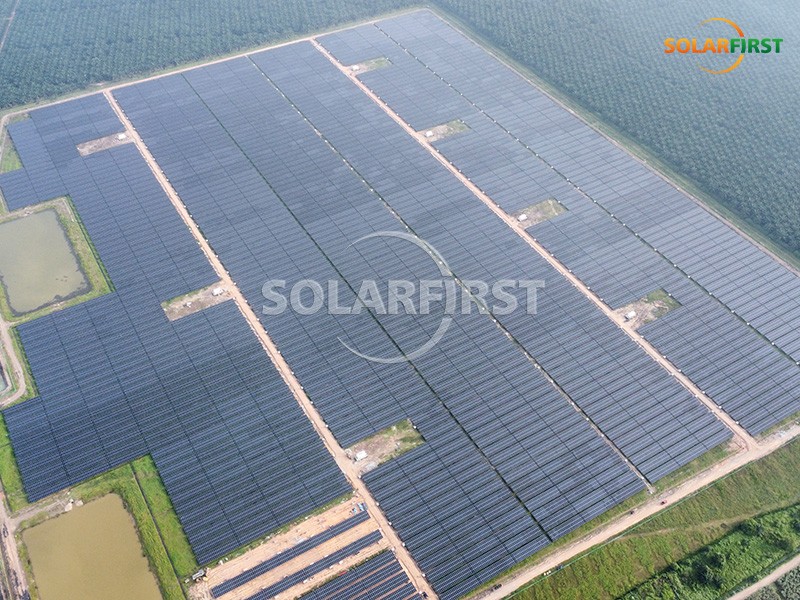

09 프로젝트 사례
