SF 단일 레이어 유연한 장착 구조

01 제품 설명

SF 단층 케이블 유연 지지 시스템은 사전 장력 케이블 구조를 채택하여 단일 경간에서 20m의 대경간 레이아웃을 구현하고, 6m 높이의 여유 공간을 확보하여 농업 및 축산 분야의 복합적인 요구를 충족합니다. 고정 지지대 대비 기초 사용량은 20%, 철근은 30% 절감됩니다. 산악, 사막, 연못 등 복잡한 지형에도 완벽하게 적응하며, 국가 표준 GB50017-2017 강구조 인증을 획득했습니다.

✅ 대규모 경제 설계

• 단일 스팬 15-20m(하프 스트링 구성 요소 레이아웃)≥6m의 작업 공간다중점 구동 설계로 임계 풍속이 향상됩니다.

• 45m/s 한계풍속 인증(ASCE 7-10)

✅ 높은 헤드룸 합성 활용

• ≥6m의 작업 공간
• 농업재배와 가축사육의 동시이행 지원

✅ 재료비 최적화

• 강철 사용량은 30% 감소합니다(고정 지지대의 경우 MW당 약 20톤)
• 기본 비용 절감(PHC 파일/현장 타설 파일)

✅ 모든 지형에 적응 가능

• 산, 언덕, 사막, 연못, 불규칙한 지형
• 경사 적응성: 경사각 ≤30°

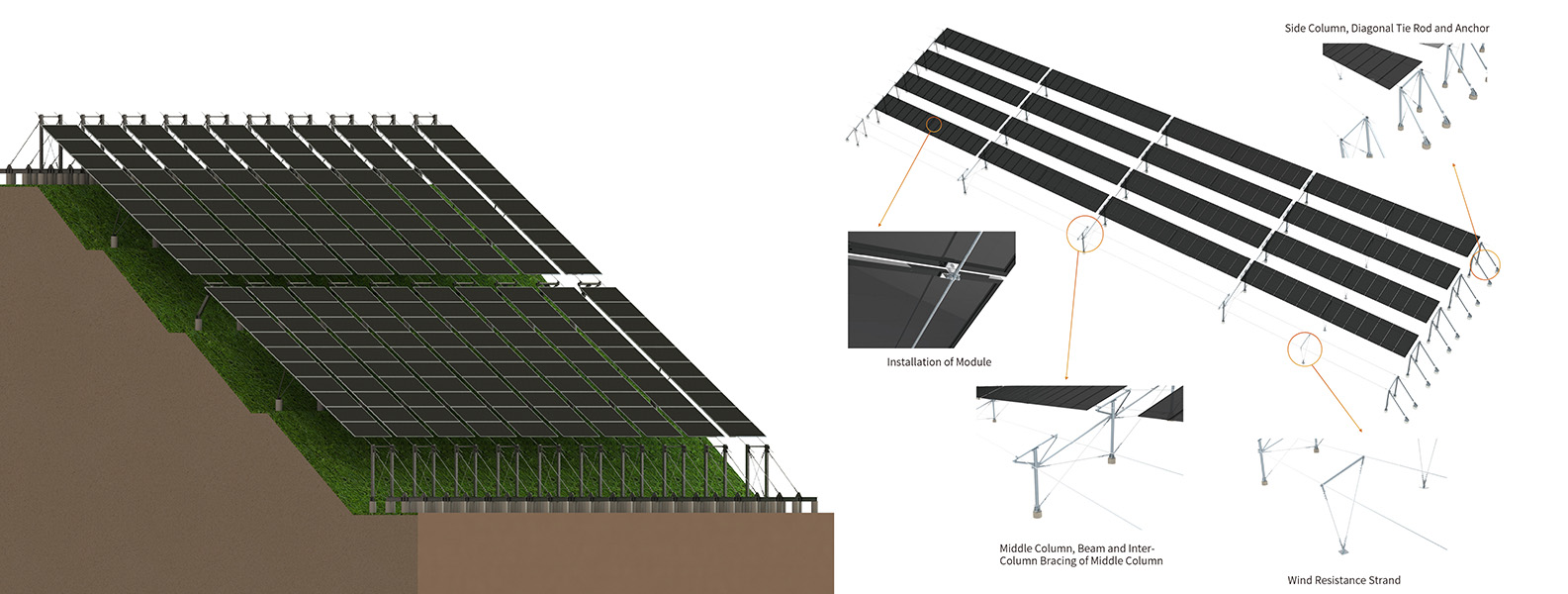

02 액세서리 회로도

03 제품 구성품

04 핵심 엔지니어링 매개변수

05 산업 응용 시나리오

✔ 저수지/연못 표면 태양광 발전

✔ 복합 경사 발전소

✔ 광산 복구 지역

✔ 하수처리장

06 전문 기술 서비스

▶ 계획 설계 및 구조 분석:

맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.

▶ 현장 탐사 지원:

엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.

▶ 설치 교육 및 지침:

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

▶ 극한 환경 테스트

• -40℃ 저온충격을 통과

• 염수 분무 부식(3,000시간 이상)

• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.

▶ 제3자 인증

• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.

08 패키지 및 배송

국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

09 프로젝트 사례
