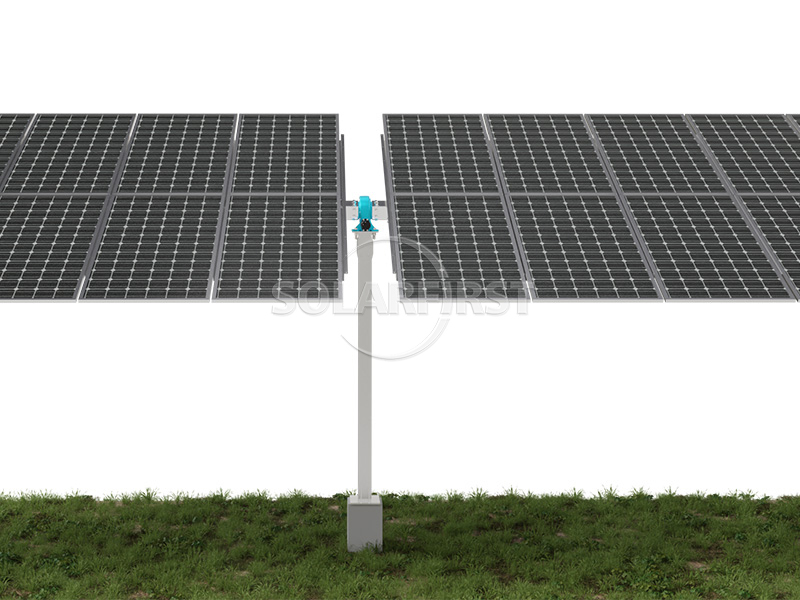

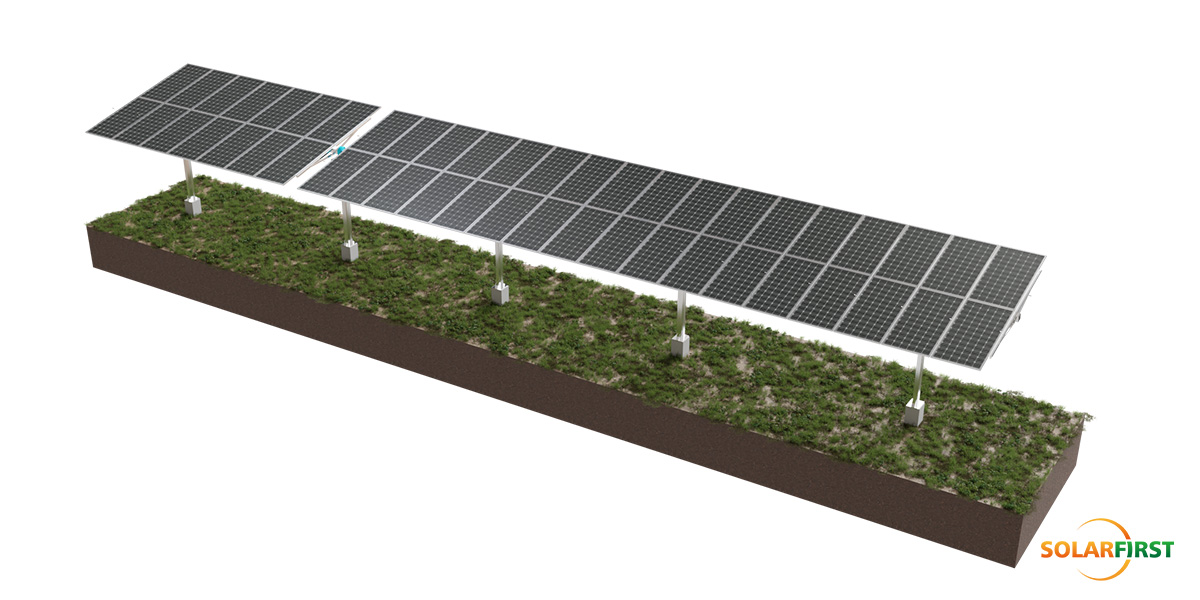

Horizon D+ 시리즈 다중점 구동 단축 태양 추적 시스템

01 제품 설명

이 수평 단일 축 추적 장치는 하루 종일 태양 전지판을 태양에 지속적으로 정렬하여 에너지 출력을 크게 향상시키도록 설계되었습니다. 공공 시설 및 대규모 상업용 태양광 프로젝트에 적합하게 설계된 이 시스템은 뛰어난 적응성, 구조적 안정성, 그리고 지능형 제어 기능을 결합하여 다양한 지형과 기상 조건에서도 발전량을 극대화합니다.

남북 방향으로 최대 15%의 경사도 적응성을 갖춘 이 추적 장치는 고르지 않은 지형에서도 안정적으로 작동합니다. 다점 구동 시스템은 바람 비틀림 저항을 크게 향상시키고 임계 풍속 허용 오차를 높여 최대 45m/s의 풍속에서도 안정적인 작동을 지원합니다. 182mm 및 210mm 셀 태양광 모듈과 호환되는 각 추적 장치는 최대 120개의 모듈을 장착할 수 있으며, 1000V 또는 1500V 시스템 전압으로 구성 가능합니다.

스마트 추적 시스템은 지형 및 기상 데이터를 사용하여 실시간으로 기울기 각도(최대 ±45°)를 조정하며, 독립적인 모니터링 시스템은 운영 안정성과 신속한 고장 감지를 보장합니다. 용융아연도금 및 Zn-Al-Mg 도금강(도금 두께 ≥65μm)으로 제작된 이 추적 장치는 장기적인 내식성을 제공하며 PHC, 현장타설 또는 강재 파일 기초와 함께 사용할 수 있습니다.

태양광 발전소나 대규모 상업 시설에 배치하든 이 시스템은 성능, 내구성, 유지관리 용이성 면에서 최적의 균형을 제공합니다.

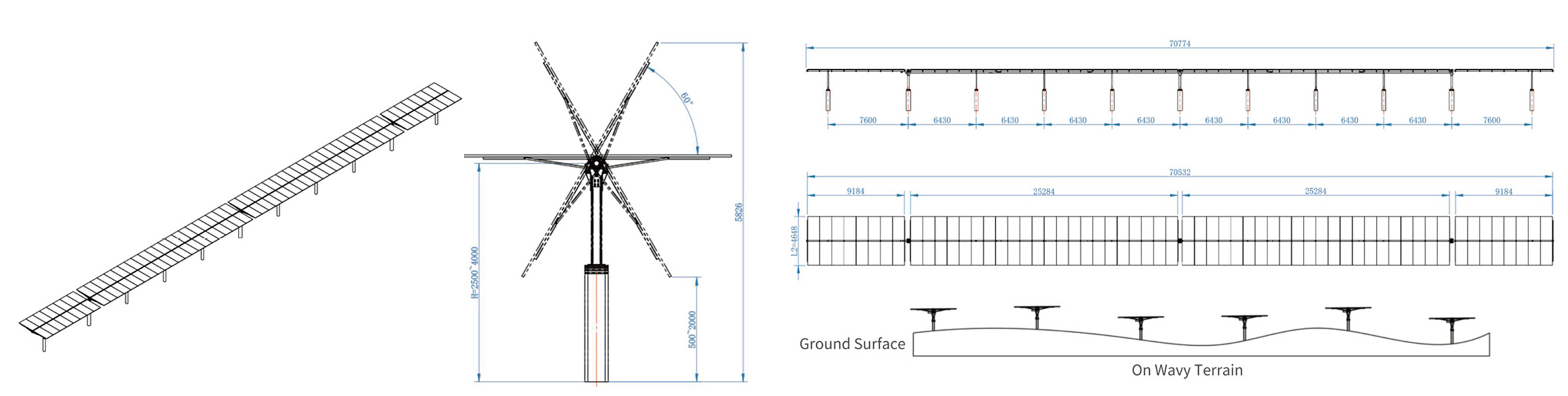

02 액세서리 회로도

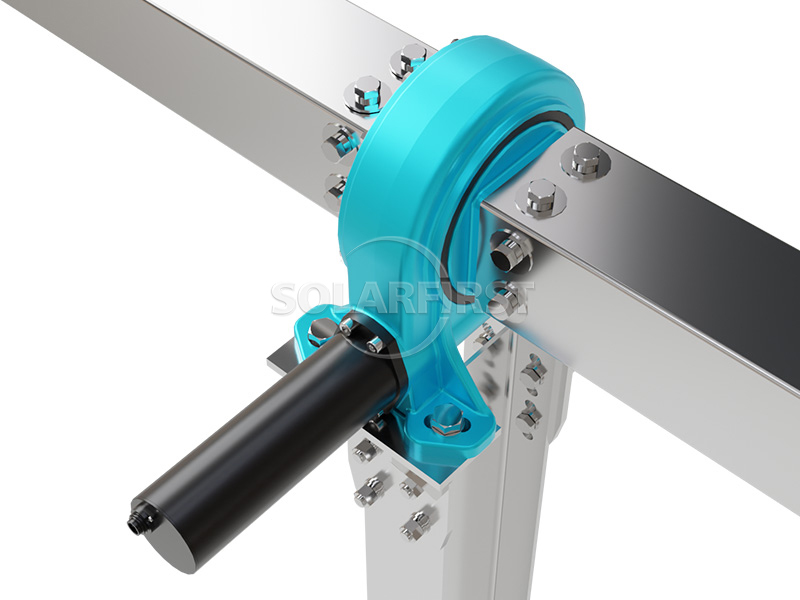

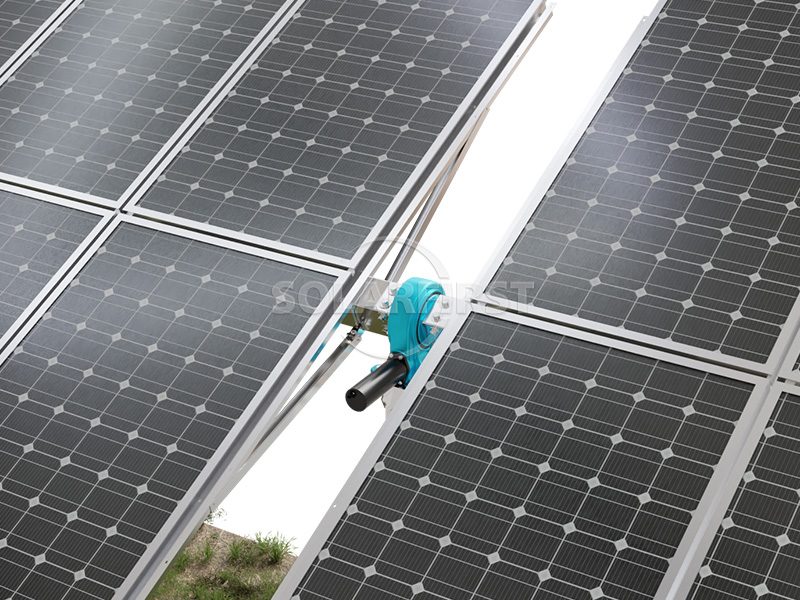

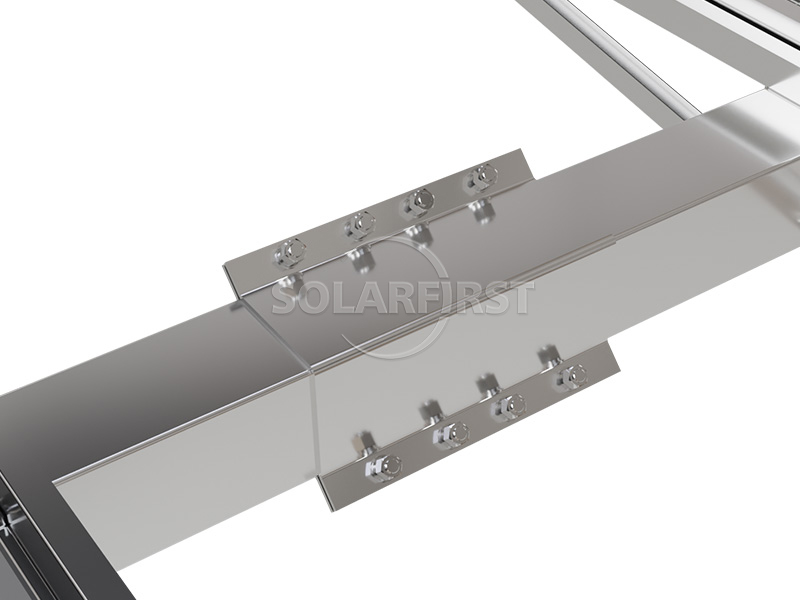

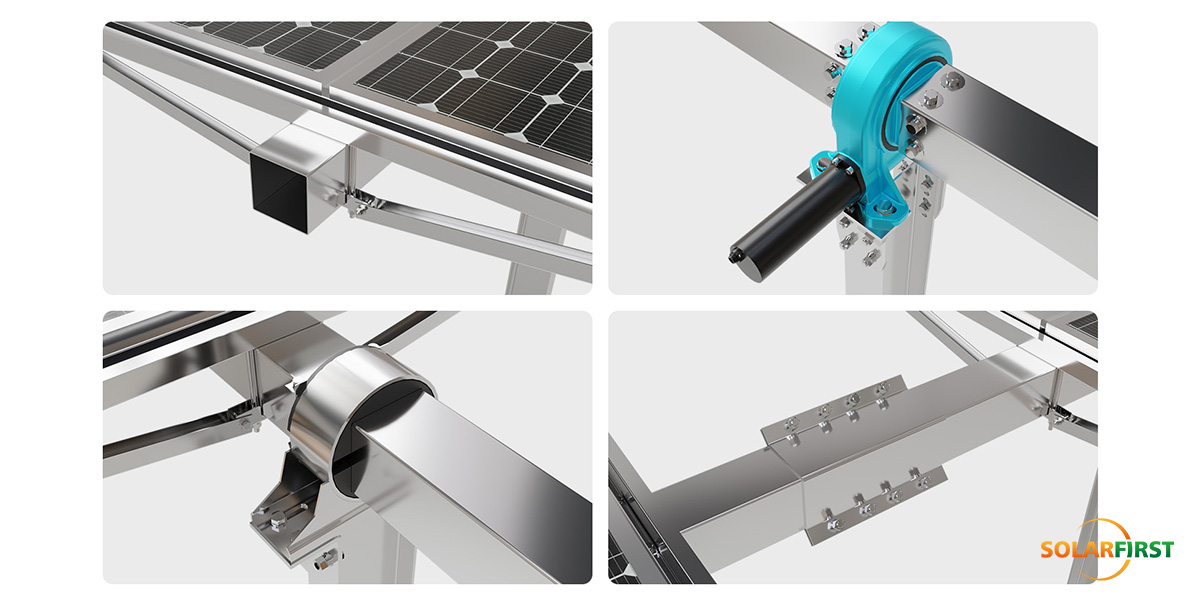

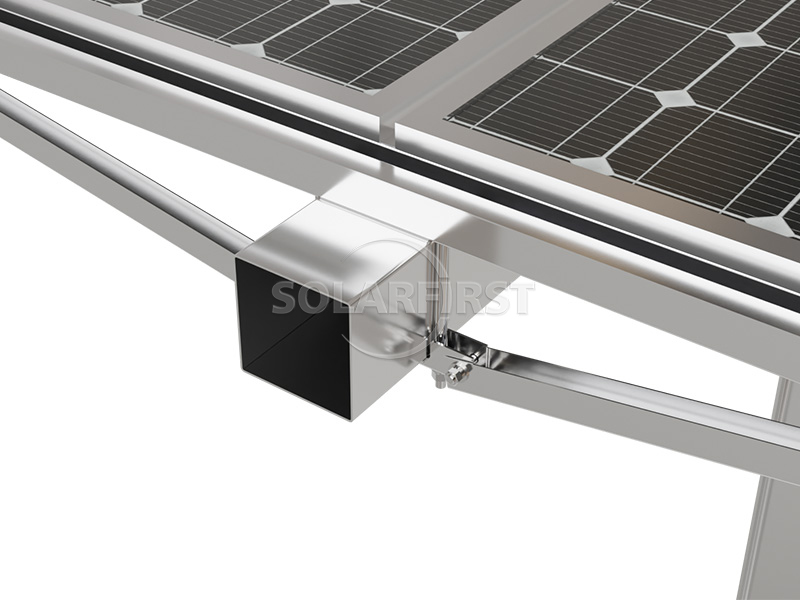

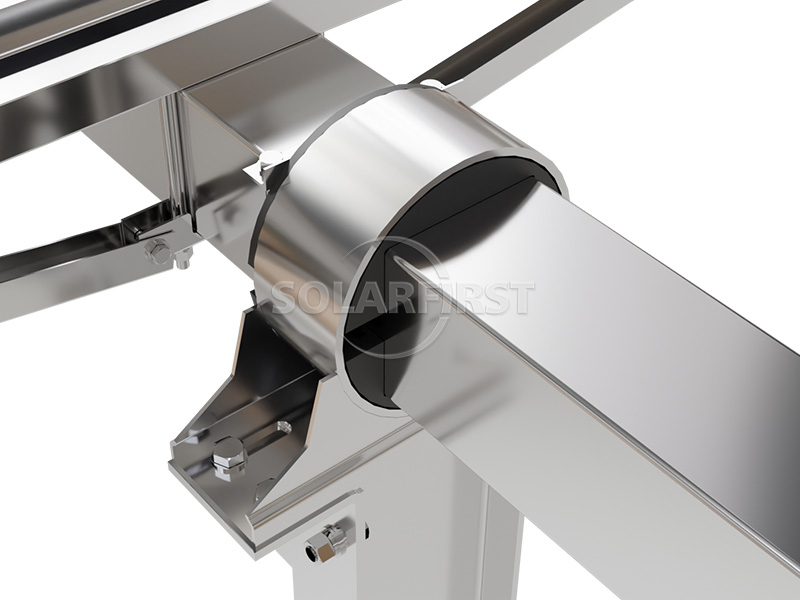

03 제품 구성품

04 핵심 엔지니어링 매개변수

05 산업 응용 시나리오

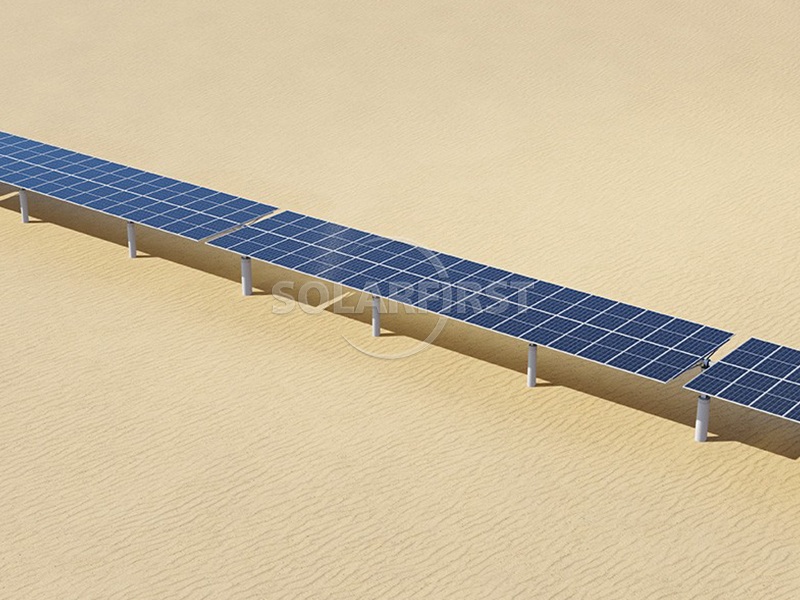

✔ 사막 및 열악한 토지: 적용 시스템: 단축 및 이중축 추적 시스템

✔ 경사면 및 기복이 있는 지형: 적용 시스템: 경사형 단일 축/적응형 이중 축 시스템

✔ 옥상 태양광 발전 및 지역 사회 전력 공급: 적용 시스템: 경량 플랫 단일 액슬/소형 이중 액슬 시스템

06 전문 기술 서비스

▶ 계획 설계 및 구조 분석:

맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.

▶ 현장 탐사 지원:

엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.

▶ 설치 교육 및 지침:

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

▶ 극한 환경 테스트

• -40℃ 저온충격을 통과

• 염수 분무 부식(3,000시간 이상)

• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.

▶ 제3자 인증

• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.

08 패키지 및 배송

국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

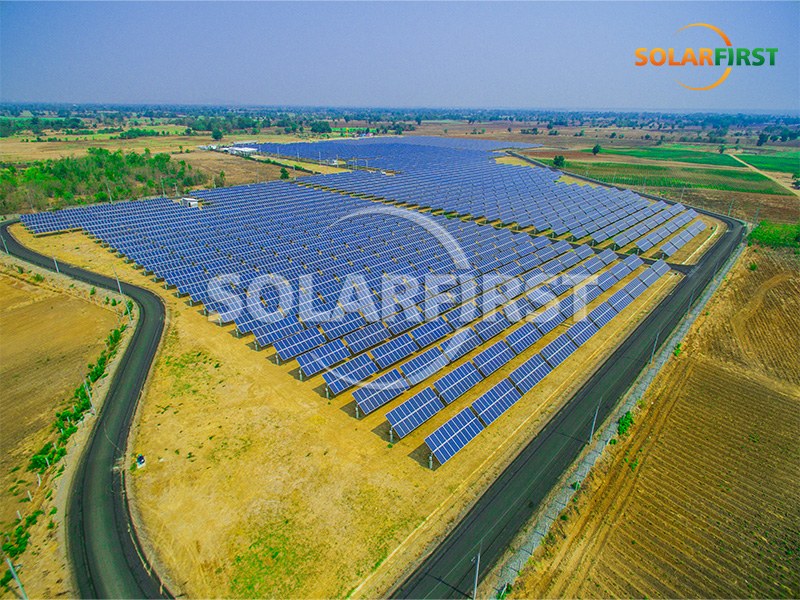

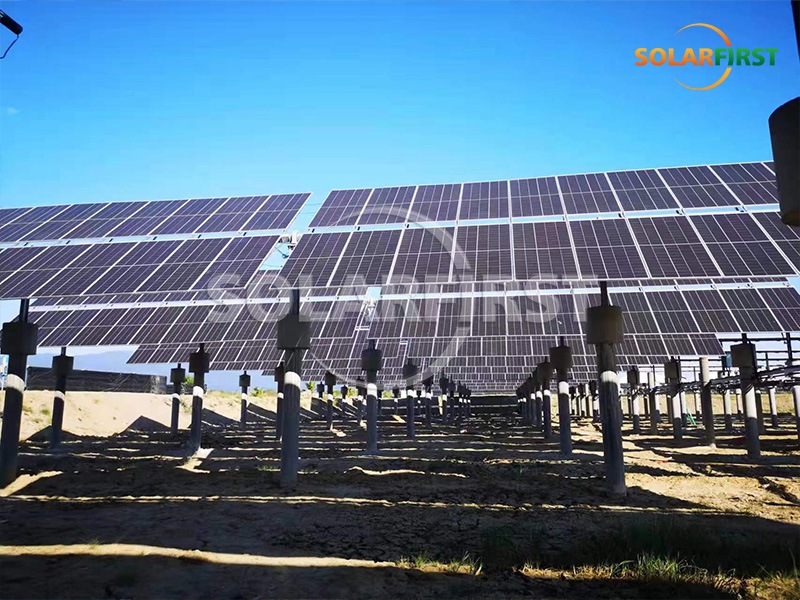

09 프로젝트 사례
