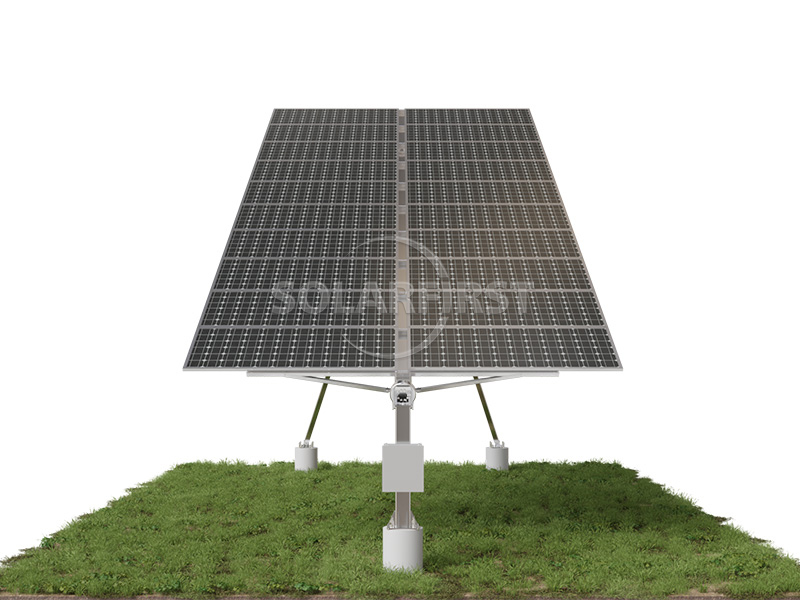

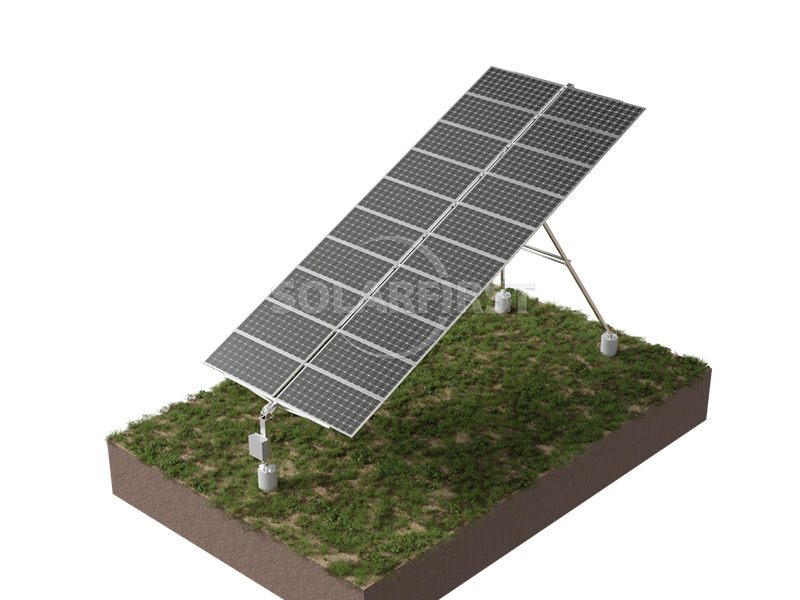

Tilt 시리즈 기울어진 단일 축 태양 추적 시스템

01 제품 설명

틸트 시리즈 틸티드 단축 태양 추적 장치는 대규모 태양광 발전소, 특히 고위도 지역에 적합하도록 설계되었으며, 에너지 생산량과 구조적 견고성 간의 최적의 균형을 제공합니다. 이 시스템은 수평면과 수직면을 오가며 회전하는 틸티드 단축 설계를 특징으로 하며, 일조량을 극대화하는 동시에 낮은 풍향과 지상고를 유지하여 안전성과 공간 효율성을 향상시킵니다.

단순하면서도 매우 안정적인 삼각형 지지 구조로 제작된 이 추적 장치는 까다로운 환경 조건에서도 안정적인 성능을 보장합니다. 지능형 추적 시스템은 실시간 지형 및 기상 데이터에 따라 기울기 각도(최대 ±45° 방위각 및 5~25° 경사각)를 자동으로 조정하여 고정형 기울기 시스템에 비해 에너지 출력을 크게 향상시킵니다. 각 추적 장치는 최대 20개의 태양광 모듈을 지원하며 1000V/1500V 시스템 구성과 호환됩니다.

평균 코팅 두께가 80μm 이상인 용융아연도금 또는 Zn-Al-Mg 도금강으로 제작된 이 시스템은 탁월한 내식성과 장기적인 내구성을 제공합니다. PHC, 현장 타설 또는 강재 파일 등 다양한 기초 유형을 지원하여 다양한 현장에 유연하게 배치할 수 있습니다. 최대 40m/s의 풍속을 견딜 수 있는 맞춤형 설계를 갖춘 이 추적 장치는 스마트한 기능과 견고한 신뢰성을 결합하여 공공 및 상업용 태양광 프로젝트에 적합합니다.

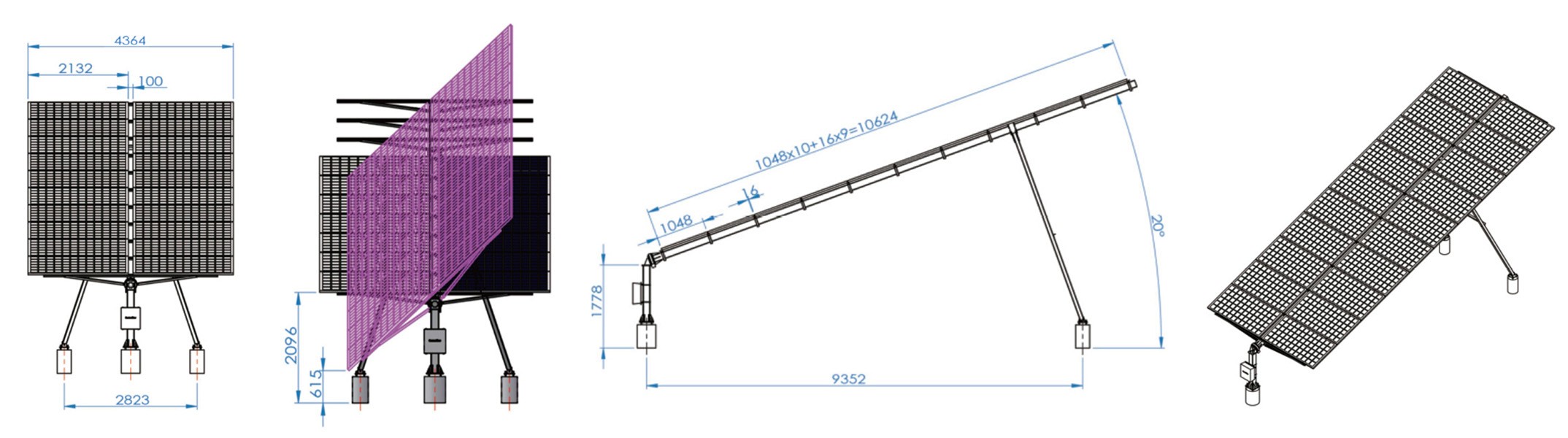

02 액세서리 회로도

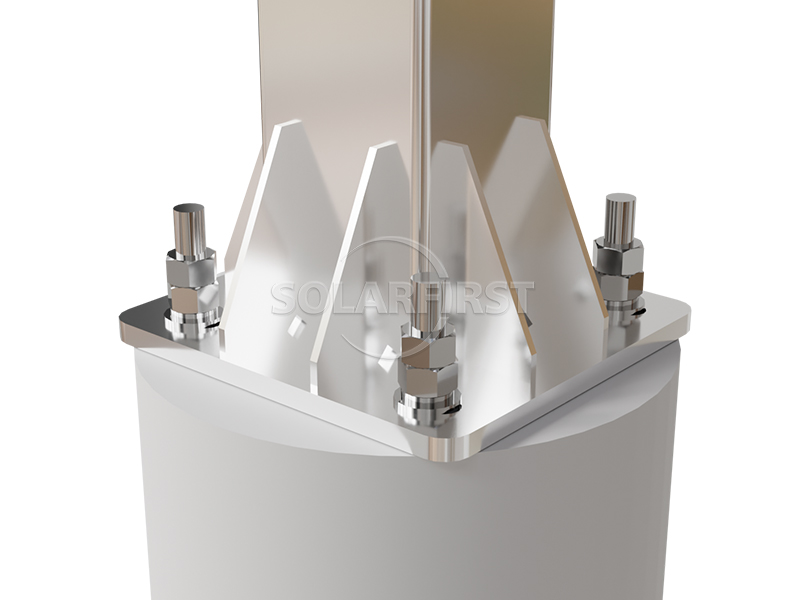

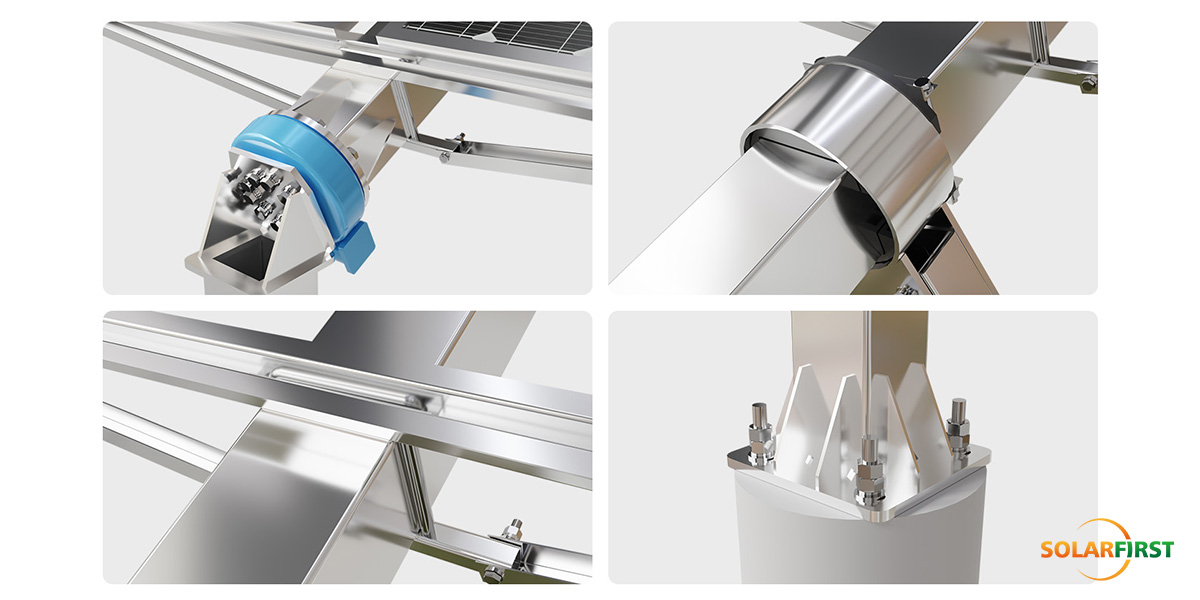

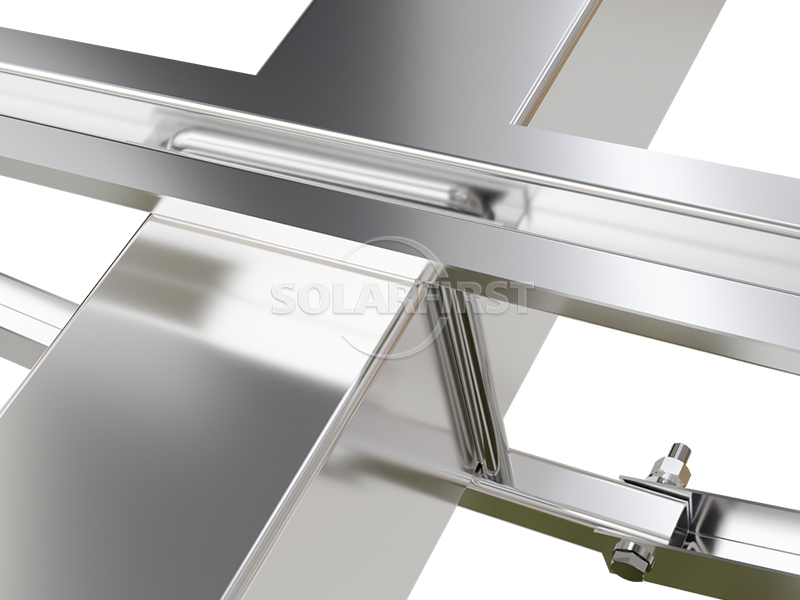

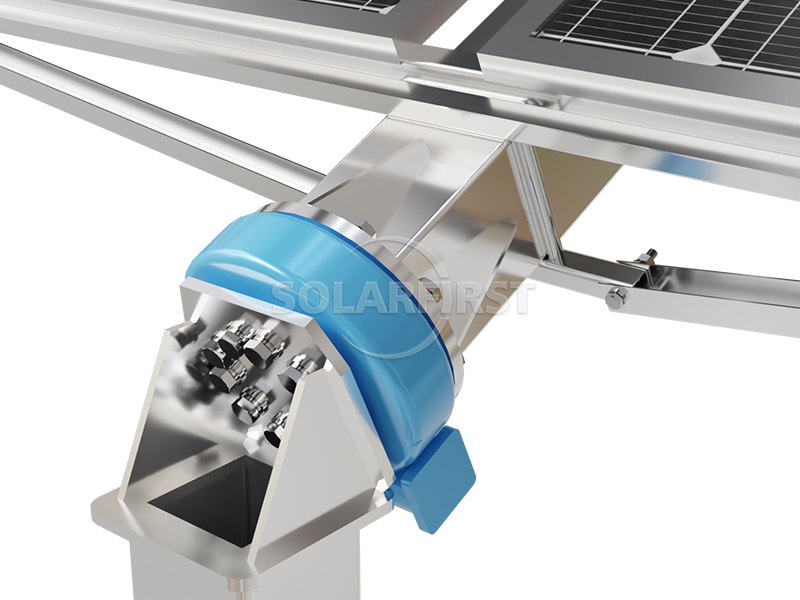

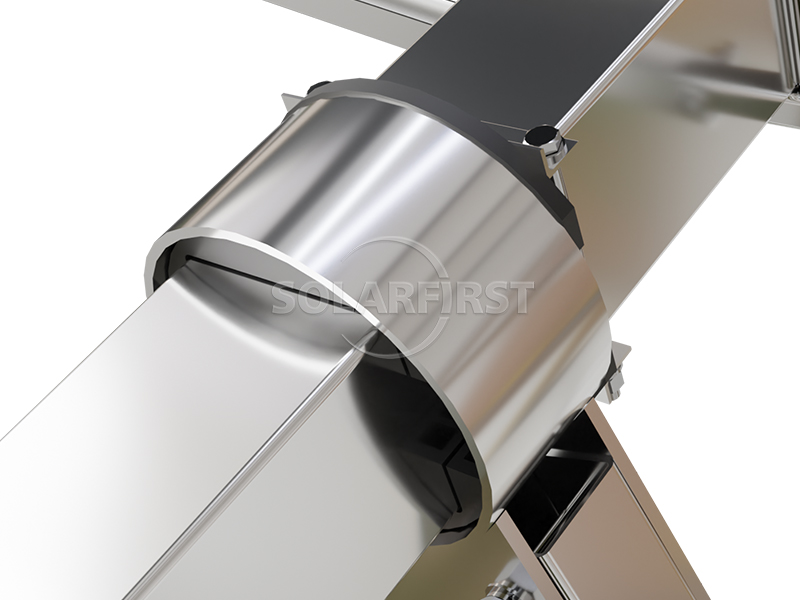

03 제품 구성품

04 핵심 엔지니어링 매개변수

05 산업 응용 시나리오

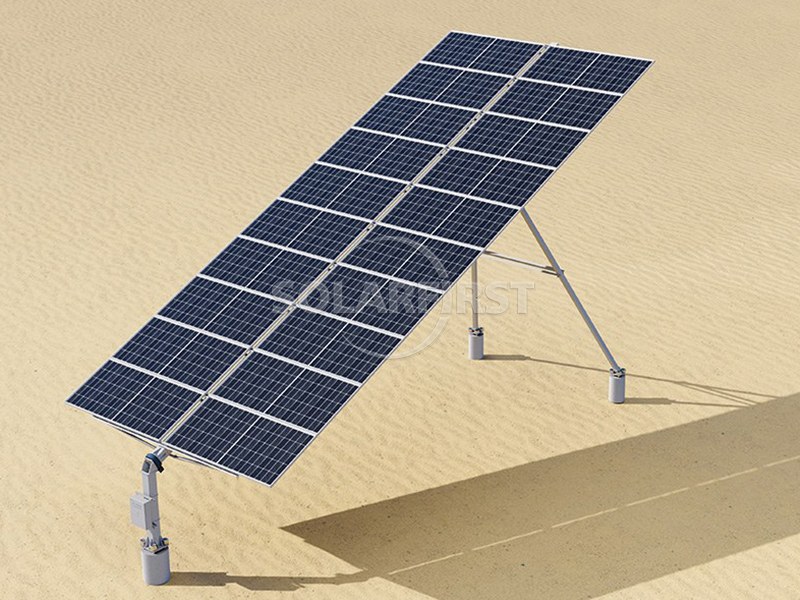

✔ 사막 및 열악한 토지: 적용 시스템: 단축 및 이중축 추적 시스템

✔ 경사면 및 기복이 있는 지형: 적용 시스템: 경사형 단일 축/적응형 이중 축 시스템

✔ 옥상 태양광 발전 및 지역 사회 전력 공급: 적용 시스템: 경량 플랫 단일 액슬/소형 이중 액슬 시스템

06 전문 기술 서비스

▶ 계획 설계 및 구조 분석:

맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.

▶ 현장 탐사 지원:

엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.

▶ 설치 교육 및 지침:

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

▶ 극한 환경 테스트

• -40℃ 저온충격을 통과

• 염수 분무 부식(3,000시간 이상)

• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.

▶ 제3자 인증

• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.

08 패키지 및 배송

국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

09 프로젝트 사례
