Horizon S 시리즈 연결형 단일 축 태양 추적 시스템

01 제품 설명

Horizon S 시리즈 연계형 단축 태양 추적 시스템은 하루 종일 태양의 경로에 따라 태양광 패널을 지속적으로 정렬하여 에너지 생산을 극대화하도록 설계되었습니다. 대규모 태양광 발전소 및 상업용 설비용으로 설계된 이 시스템은 고용량, 지능형 추적, 그리고 견고한 구조를 결합하여 다양한 지형과 기상 조건에서 탁월한 성능을 제공합니다.

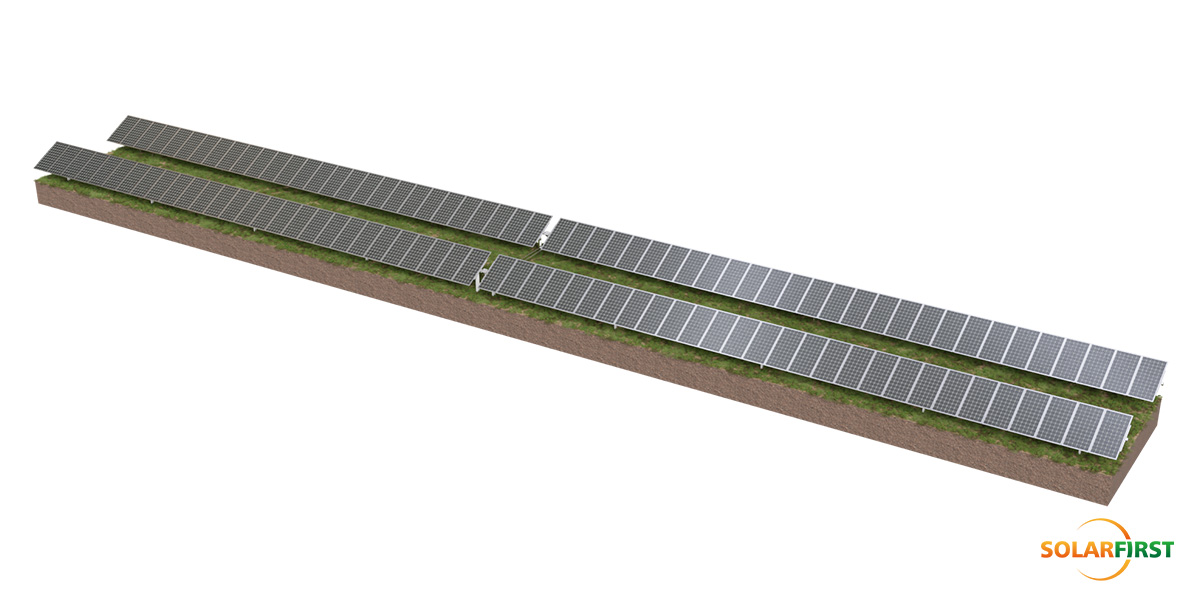

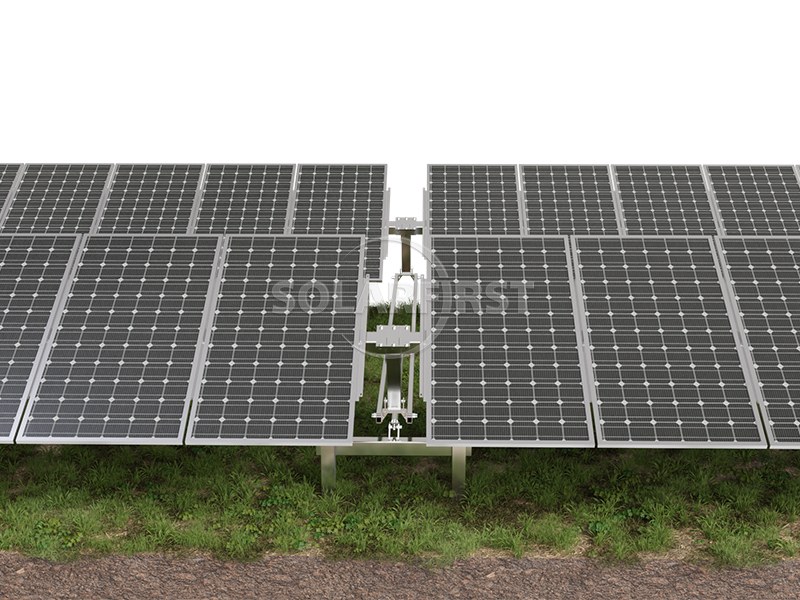

혁신적인 연결 설계를 특징으로 하는 두 대의 트래커는 최대 120개의 모듈(4개의 스트링)을 지원하여 공간 활용도를 최적화하고 시스템 균형(BOS) 비용을 절감합니다. 이 트래커는 182mm/210mm 셀 태양광 모듈과 호환되며 1000V/1500V 시스템 구성에서 효율적으로 작동합니다. 스마트 추적 기술은 실시간 지형 및 날씨 데이터를 기반으로 ±50° 범위 내에서 기울기 각도를 조정하여 최적의 에너지 수확을 보장합니다.

극한 환경을 견딜 수 있도록 설계된 이 시스템은 공진을 최소화하고 안정성을 강화하는 댐퍼를 통합했으며, 독점적인 구조 설계와 엄격한 풍동 시험을 통해 최대 45m/s의 풍속을 견딜 수 있습니다. 용융아연도금 또는 Zn-Al-Mg 도금강판(평균 도금 두께 ≥65μm)으로 제작되어 탁월한 내식성과 장기적인 내구성을 제공합니다. 이 시스템은 PHC, 현장타설, 강재 파일 등 다양한 기초 유형을 지원하여 다양한 프로젝트 현장에 유연하게 적용할 수 있습니다.

02 액세서리 회로도

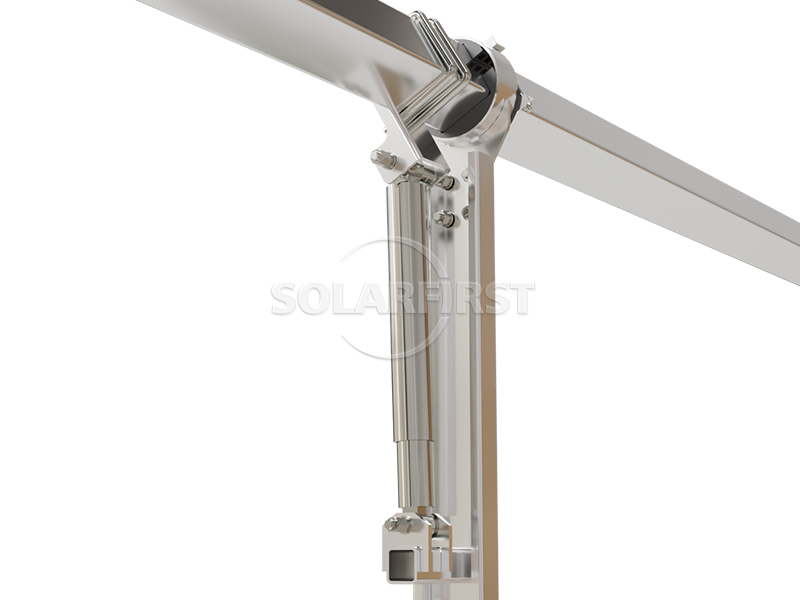

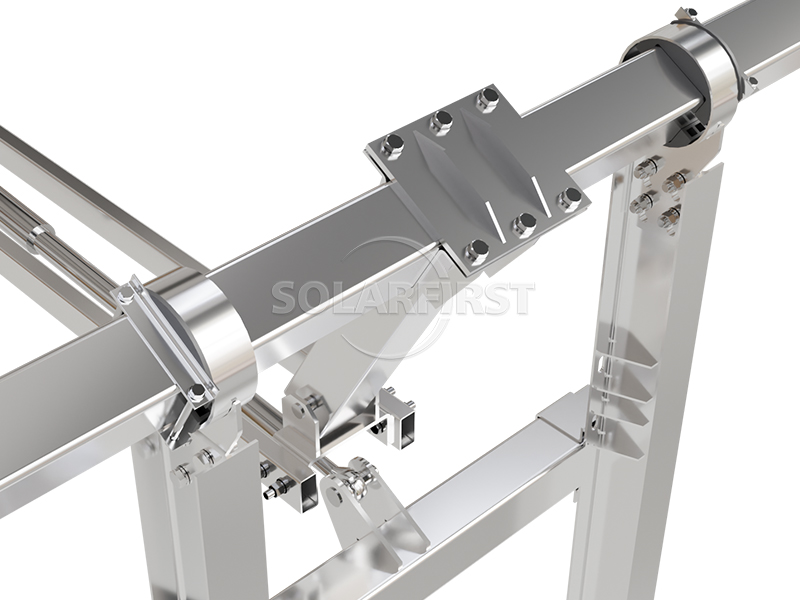

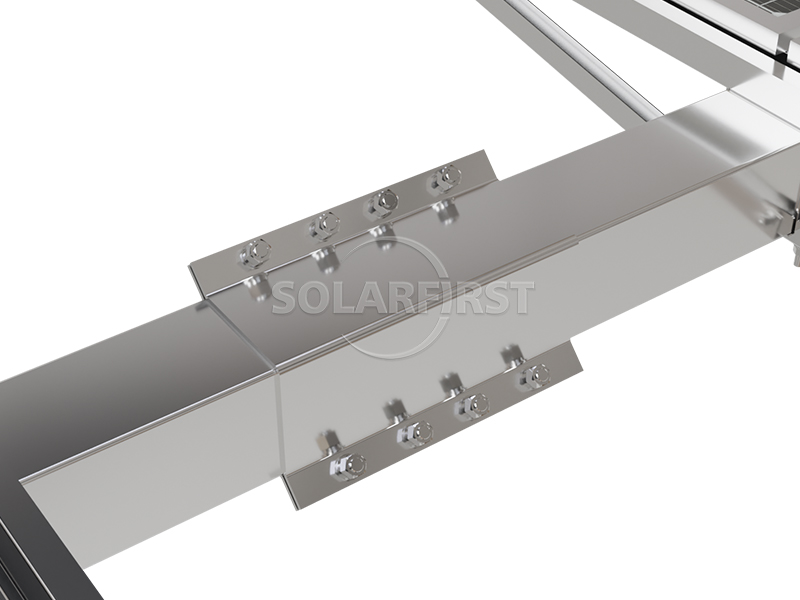

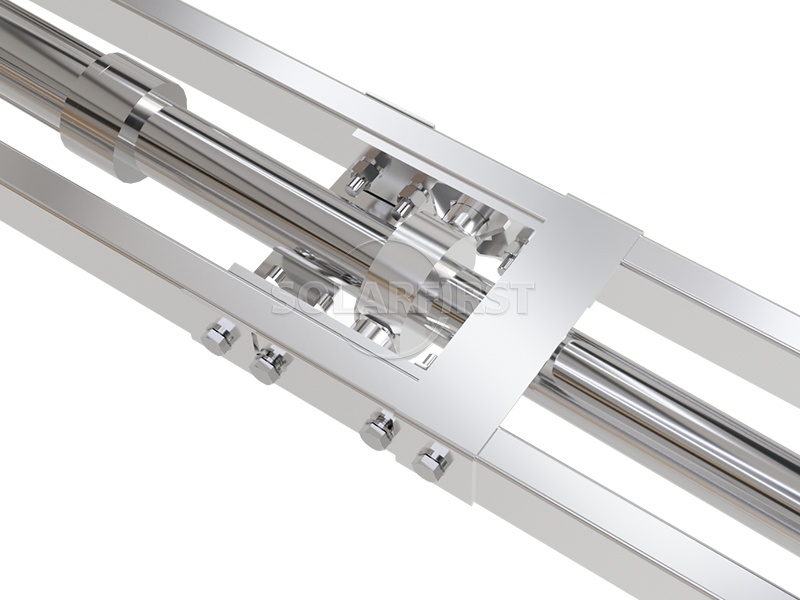

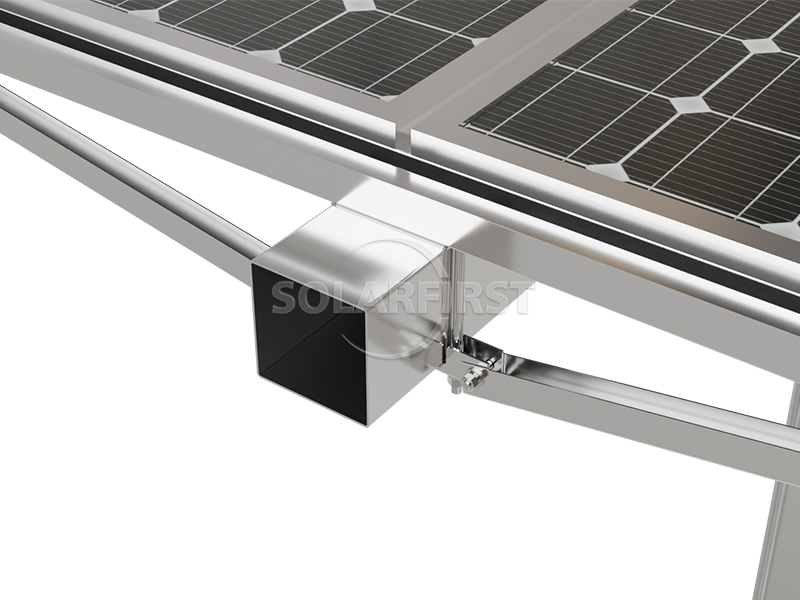

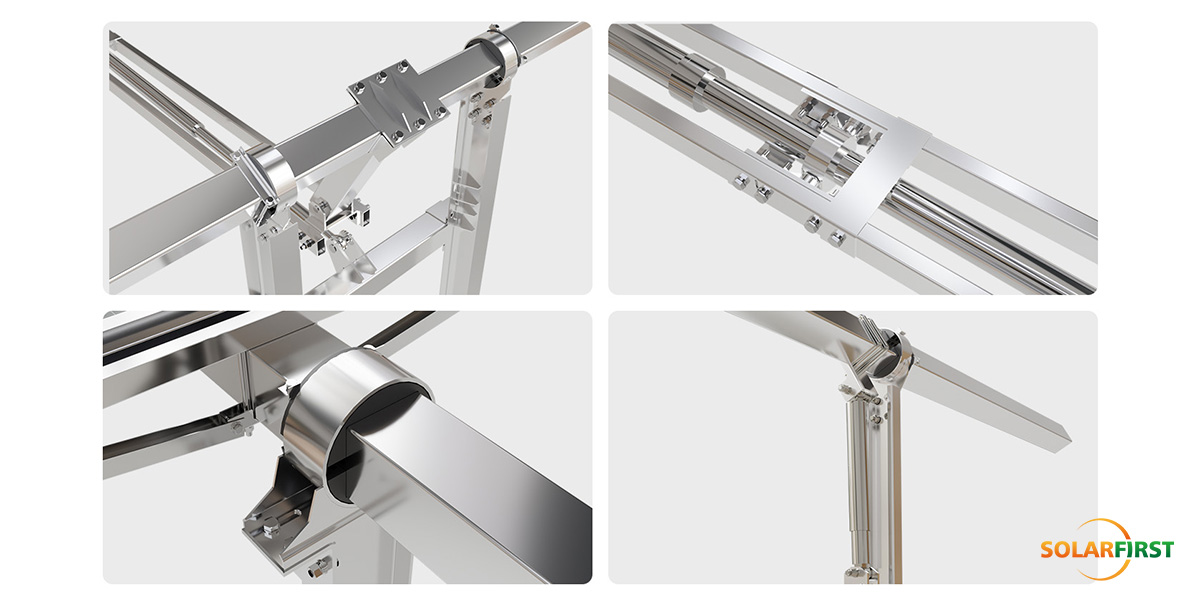

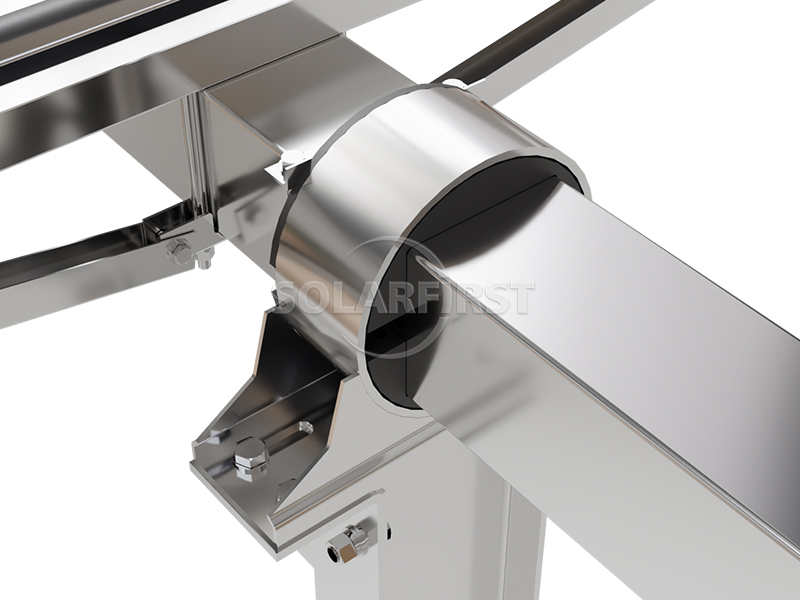

03 제품 구성품

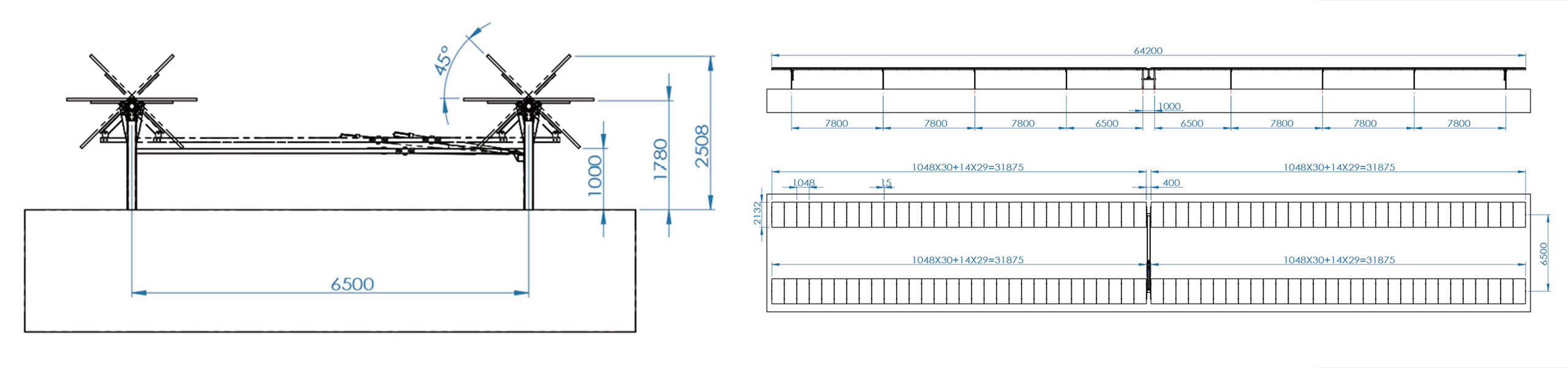

04 핵심 엔지니어링 매개변수

05 산업 응용 시나리오

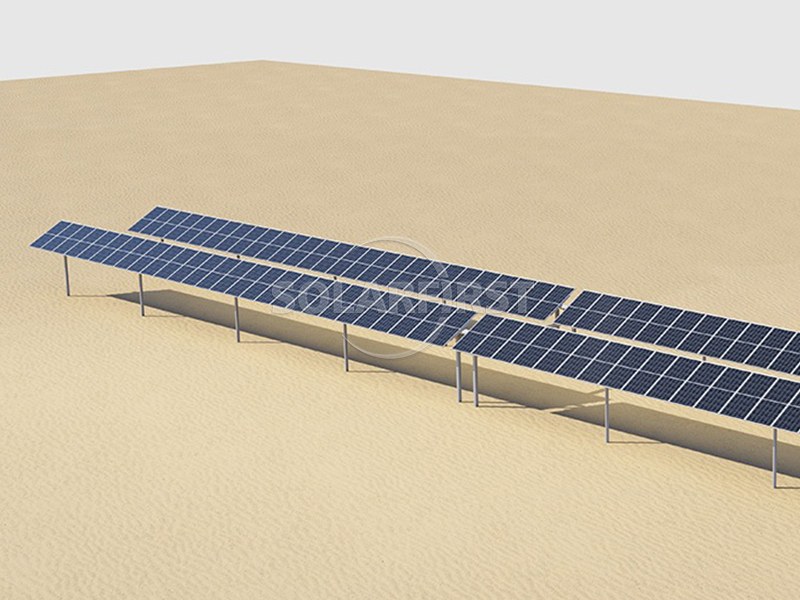

✔ 사막 및 열악한 토지: 적용 시스템: 단축 및 이중축 추적 시스템

✔ 경사면 및 기복이 있는 지형: 적용 시스템: 경사형 단일 축/적응형 이중 축 시스템

✔ 옥상 태양광 발전 및 지역 사회 전력 공급: 적용 시스템: 경량 플랫 단일 액슬/소형 이중 액슬 시스템

06 전문 기술 서비스

▶ 계획 설계 및 구조 분석:

맞춤형 하중 계산 보고서(풍하중/적설하중/지진력 분석 포함)를 제공합니다.

▶ 현장 탐사 지원:

엔지니어는 지질 조건(토양 지지력/경사/부식성 환경)에 대한 현장 조사를 수행합니다.

▶ 설치 교육 및 지침:

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.

07 기술 검증 시스템

▶ 극한 환경 테스트

• -40℃ 저온충격을 통과

• 염수 분무 부식(3,000시간 이상)

• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.

▶ 제3자 인증

• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.

08 패키지 및 배송

국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

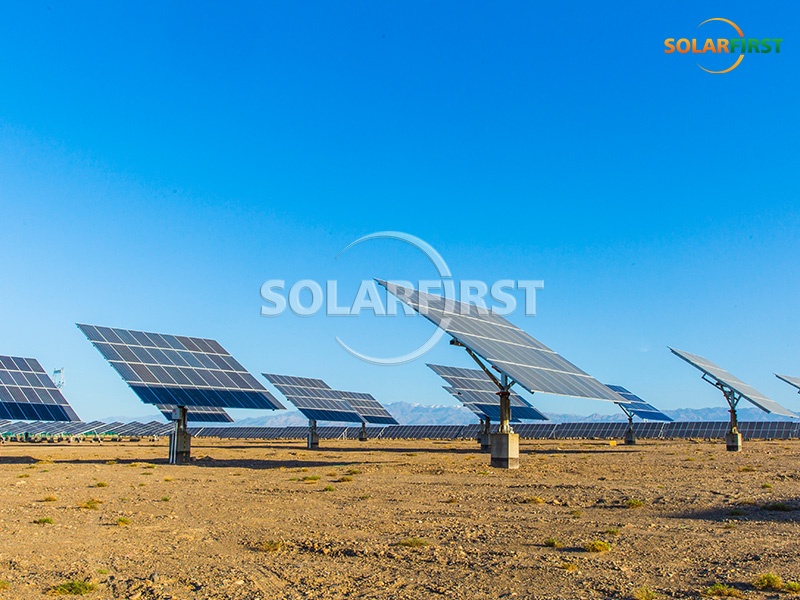

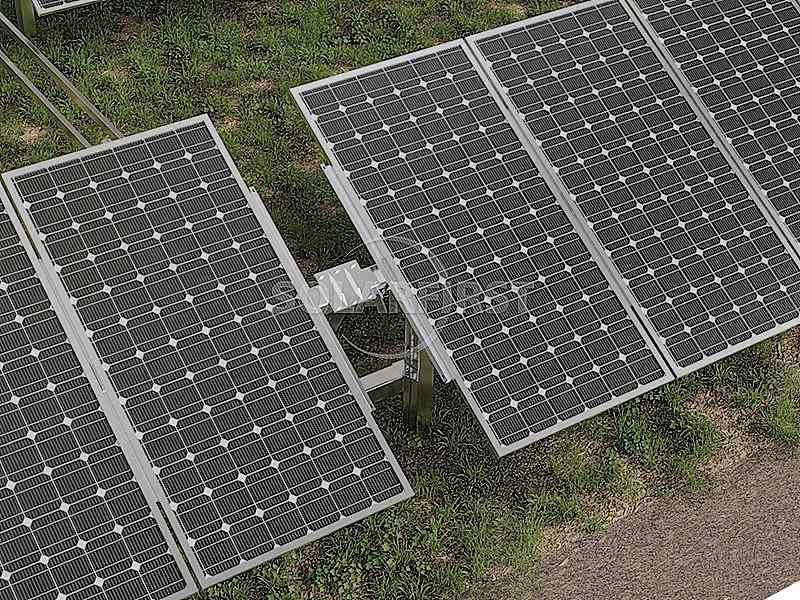

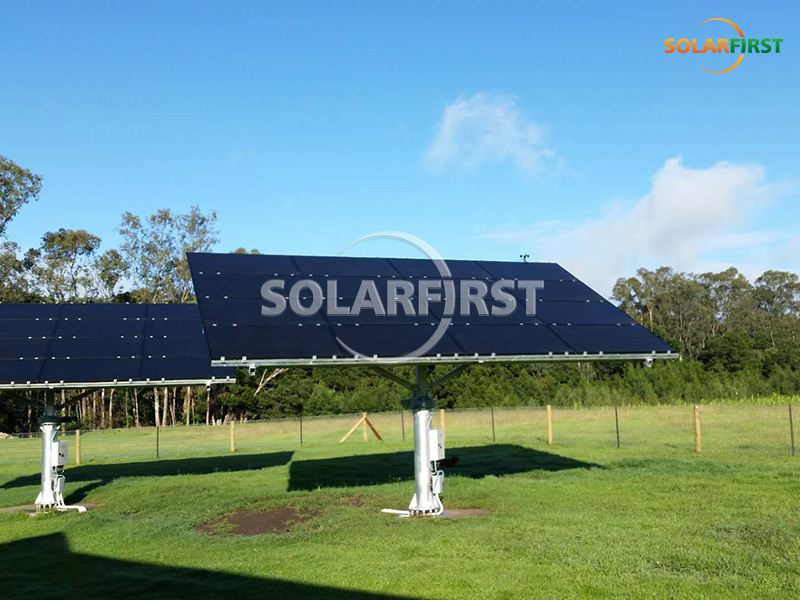

09 프로젝트 사례
