01 제품 설명

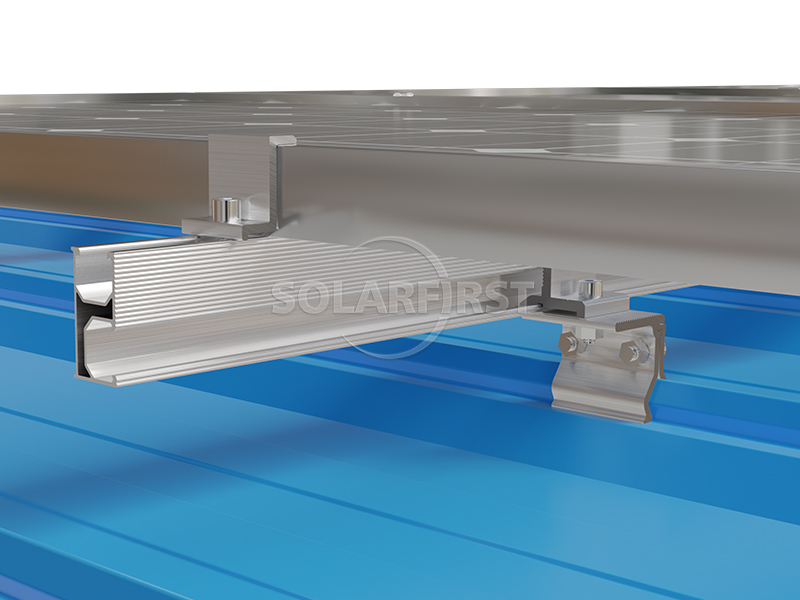

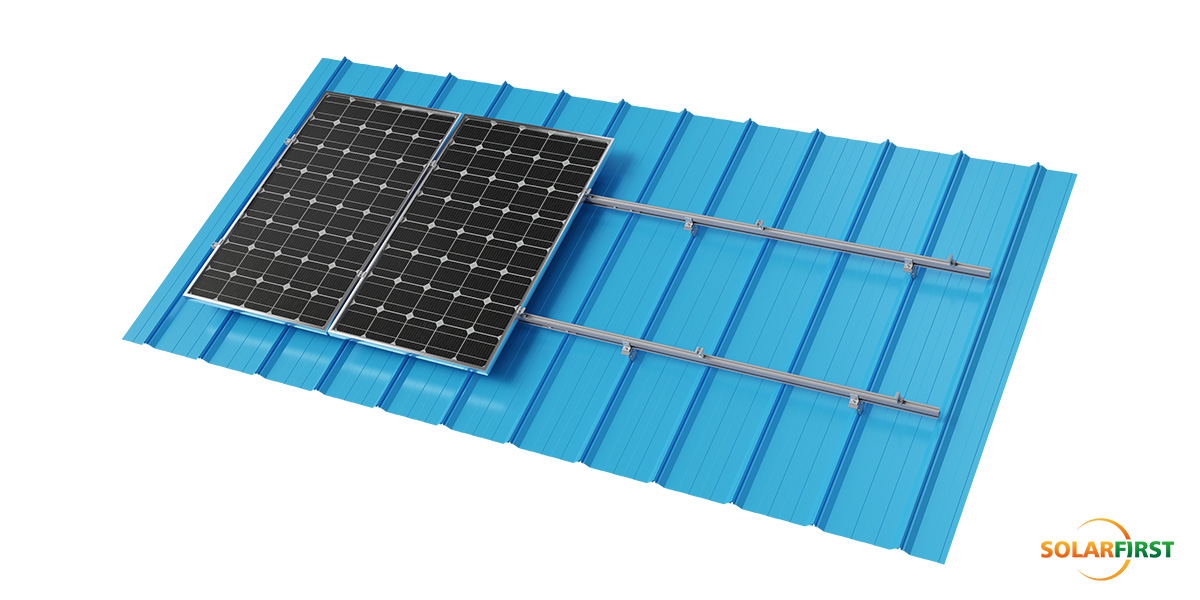

각형 지붕 클램프가 있는 SF 금속 지붕 마운트는 각형 금속 지붕 시트용으로 설계된 특수 각형 태양광 금속 지붕 장착 솔루션을 제공합니다. 이 비관통형 태양광 지붕 마운트 키트는 간단하면서도 효과적인 디자인으로 빠른 설치와 비용 절감을 보장합니다.

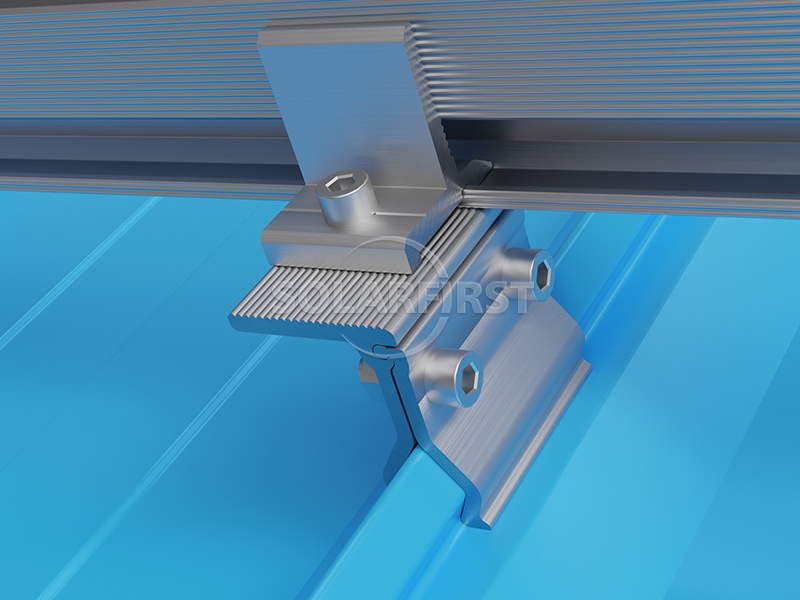

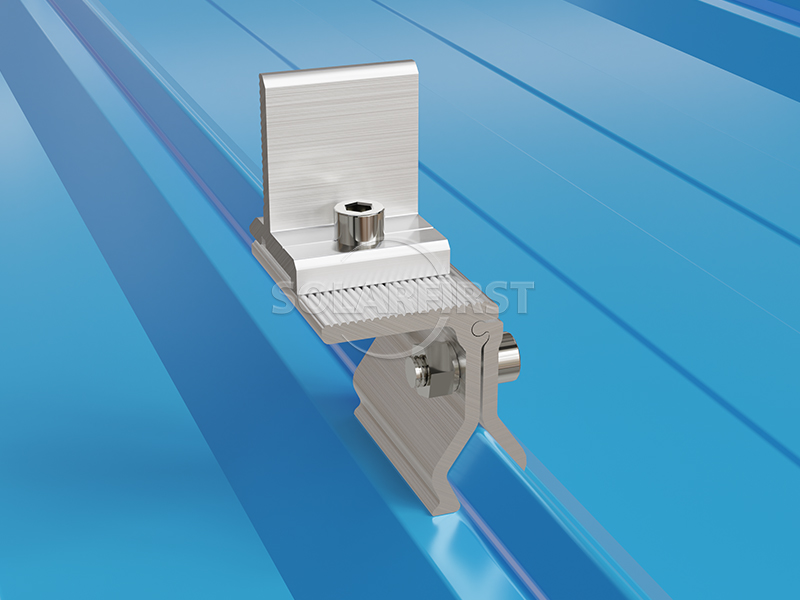

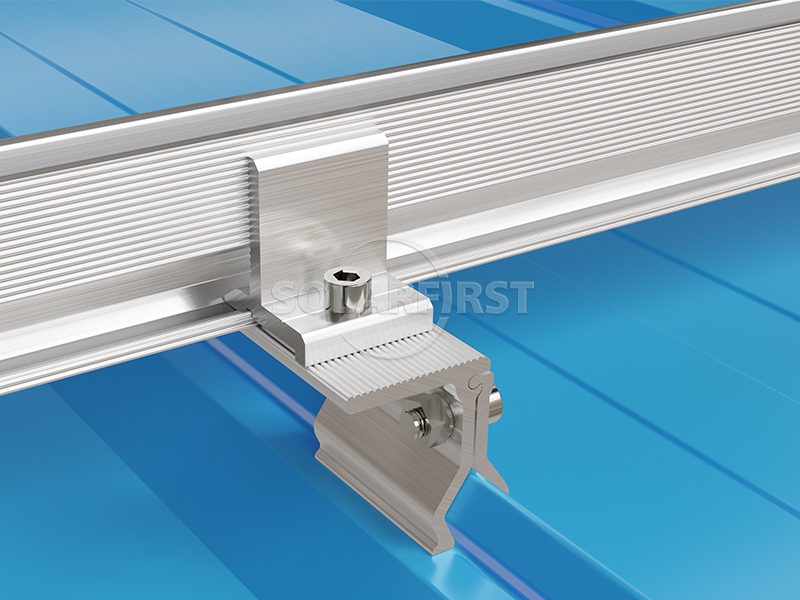

이 시스템은 경량 알루미늄 금속 지붕 장착 브래킷 구성 요소와 레일을 사용하여 지붕 하부 구조물에 가해지는 추가 하중을 최소화합니다. 특수 설계된 각형 솔라 클램프 지붕 장착대는 다양한 각형 지붕 시트 프로파일을 수용하도록 설계되어 지붕 관통 없이 안전하게 고정됩니다. 더욱 향상된 유연성을 위해, 지붕 클램프는 L자형 브래킷과 결합하여 태양광 모듈의 높이와 위치를 최적화할 수 있습니다.

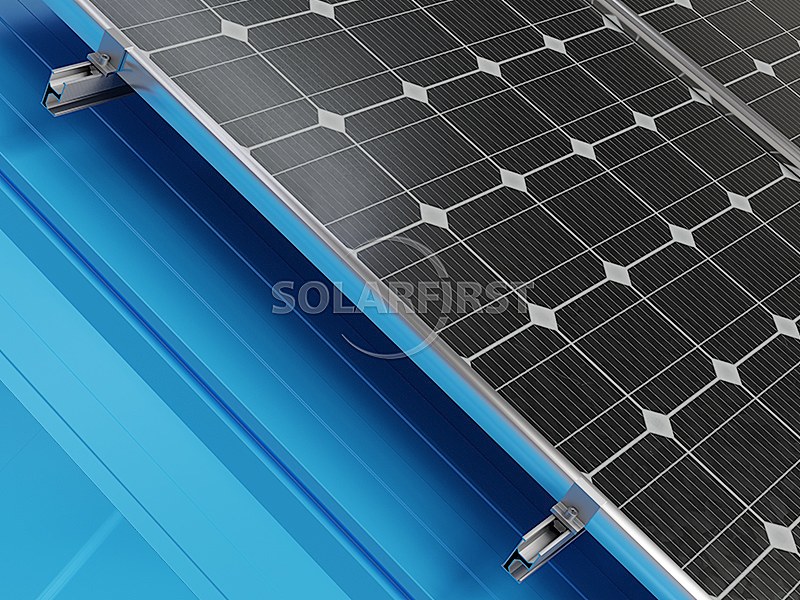

이 종합적인 태양광 지붕 장착 시스템은 정밀하게 설계된 태양광 패널 클립을 포함하여 지붕 표면과 평행을 유지하면서 모듈을 단단히 고정합니다. 극한의 기상 조건을 견딜 수 있도록 설계된 이 시스템은 최대 60m/s의 풍하중과 1.4kN/m²의 적설하중을 견딜 수 있습니다. ASCE7-05 및 JIS C8955:2017을 포함한 국제 표준을 준수하는 장착 부품은 부식 방지 양극 산화 처리 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304로 제작되었으며, 10년 보증을 통해 안정적인 장기 성능을 보장합니다.

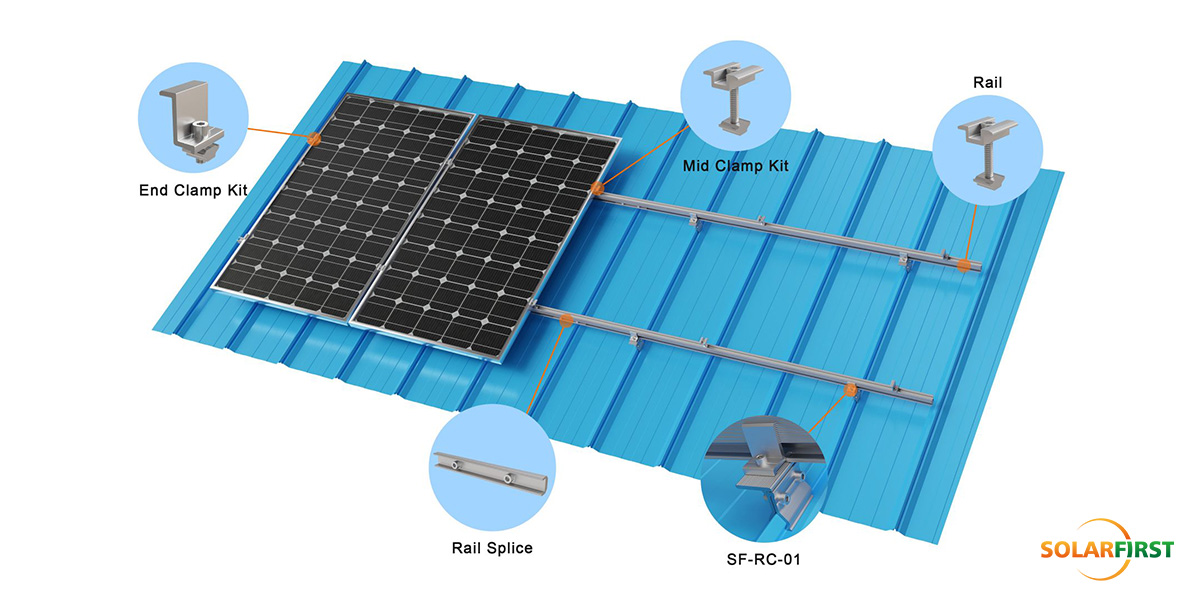

02 액세서리 회로도

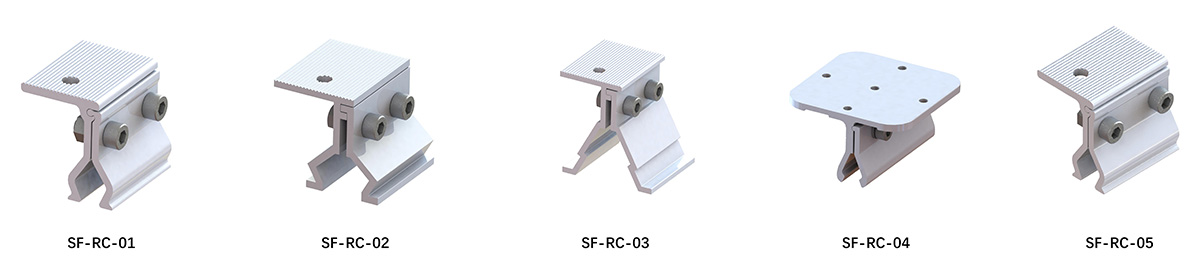

03 제품 구성품

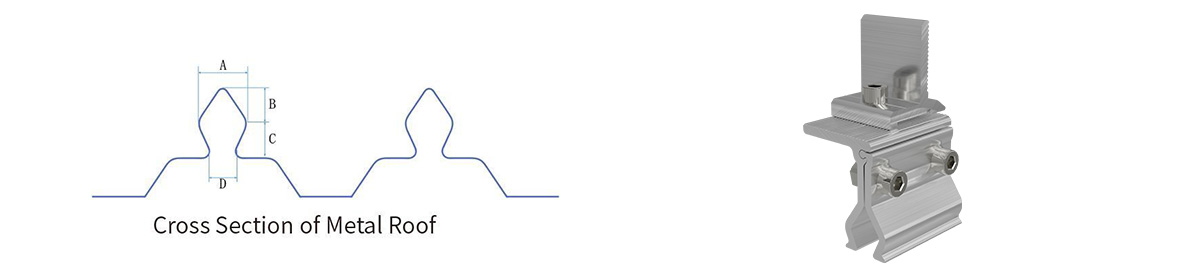

| 치수(mm) | A | B | C | D |
| SF-RC-01 | 18 | 13 | 10.5 | 10 |
| SF-RC-02 | 26 | 12 | 10.5 | 18 |
| SF-RC-03 | 35 | 21.6 | 2.5 | 31.5 |
| SF-RC-04 | 16.3 | 16.3 | 2.5 | 12 |
| SF-RC-05 | 15 | 12.2 | 10 | 10 |
04 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 각진 금속 지붕 패널 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기울기 각도 | 지붕과 평행하다 |
| 주요 소재 | 양극산화 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 |
| 기준 | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 보증 | 10년 보증 |
05 산업 응용 시나리오
✔ 제조공장 : 자동차/전자 공장 건물의 옥상
✔ 콜드체인 물류센터 : 대형 창고 옥상
✔ 농업용 온실 업그레이드: 경량 강철 프레임 온실
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

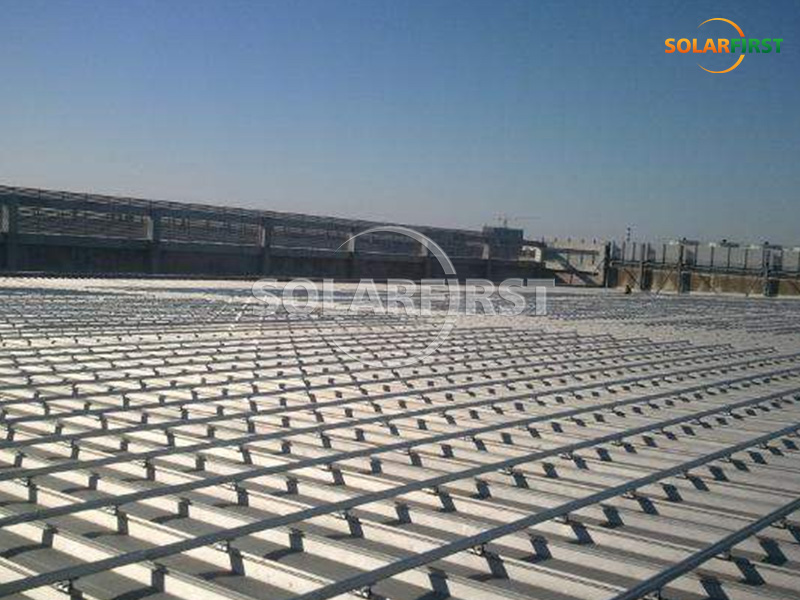

09 프로젝트 사례
