01 제품 설명

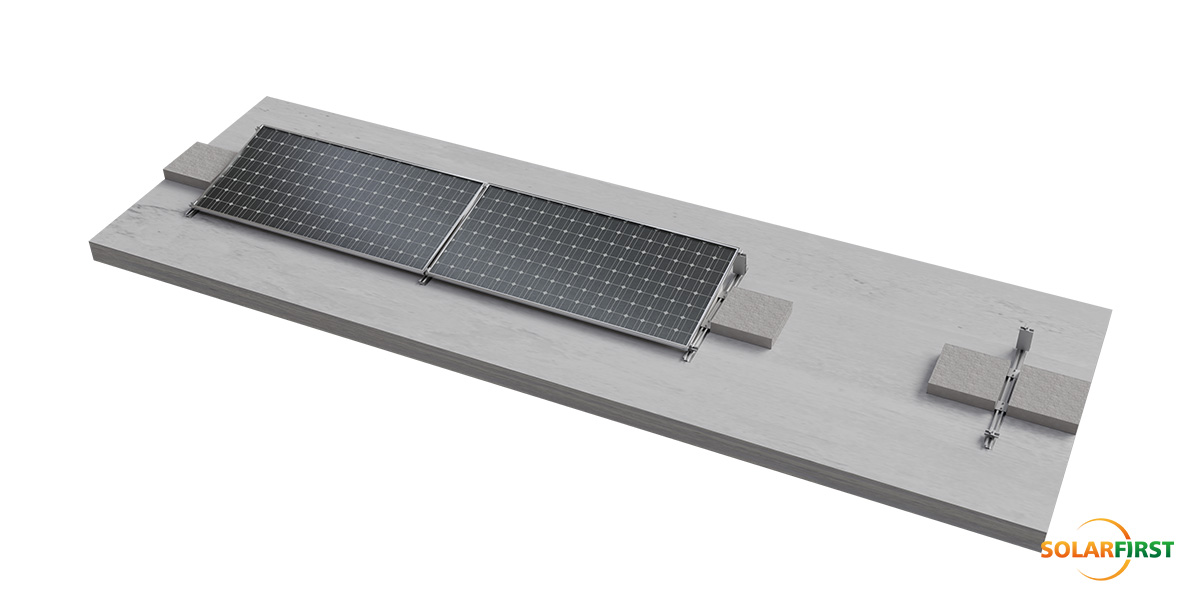

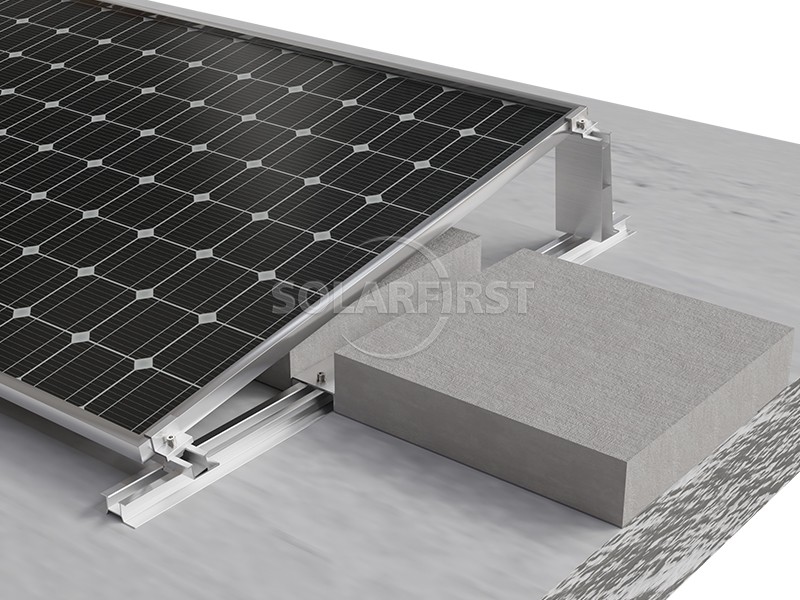

SF 밸러스트 루프 마운트는 산업 및 상업 용도로 설계된 전문적인 태양광 패널 밸러스트 장착 시스템입니다. 진정한 밸러스트형 태양광 랙 솔루션으로서, 가중 밸러스트를 사용하여 지붕 표면을 관통하지 않고 태양광 패널을 제자리에 단단히 고정합니다. 따라서 천공이 필요 없거나 허용되지 않는 콘크리트 평지붕에 이상적입니다.
이 견고한 태양광 지붕 장착 시스템은 최대 60m/s의 풍하중 저항과 1.4kN/m²의 적설 하중을 견딜 수 있도록 설계되어 까다로운 환경 조건을 견딜 수 있도록 설계되었습니다. 옵션으로 제공되는 윈드 디플렉터는 부풍압에 대한 안정성을 더욱 향상시킵니다. 최적의 에너지 생산을 위해 5°, 10°, 15°의 기울기 각도를 제공하며, 간편한 설계로 빠른 설치가 가능합니다. 금속 지붕 클램프 및 U-레일과 호환되는 이 밸러스트 지붕 장착형 태양광 랙은 내구성이 뛰어난 양극 산화 처리 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304로 제작되었으며, 10년 보증을 통해 장기적인 신뢰성을 보장합니다.

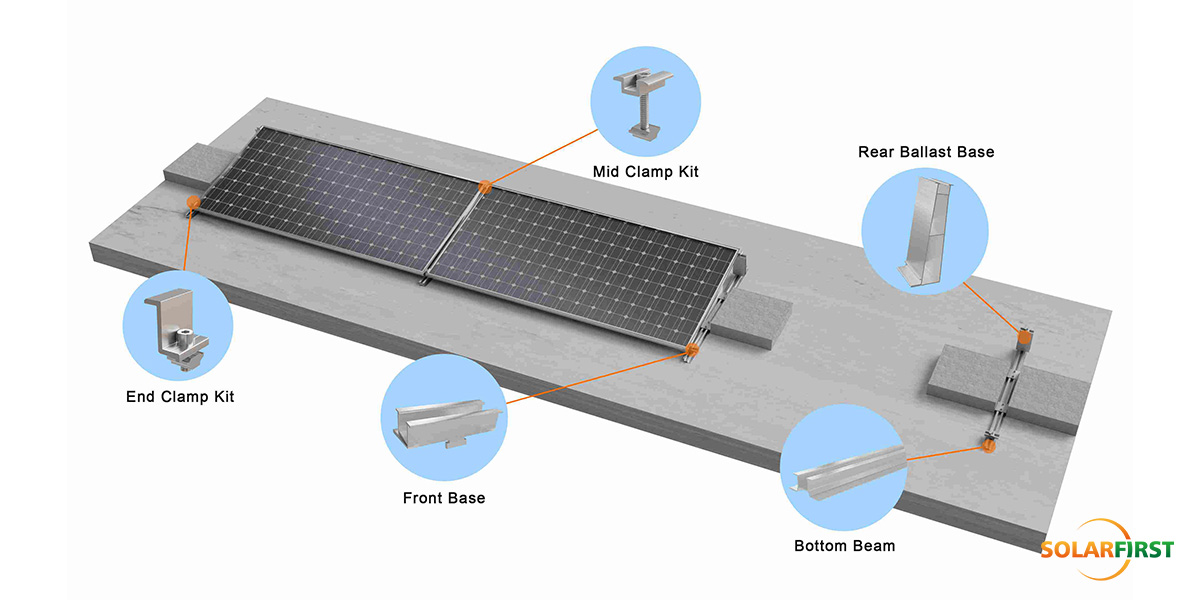

02 액세서리 회로도

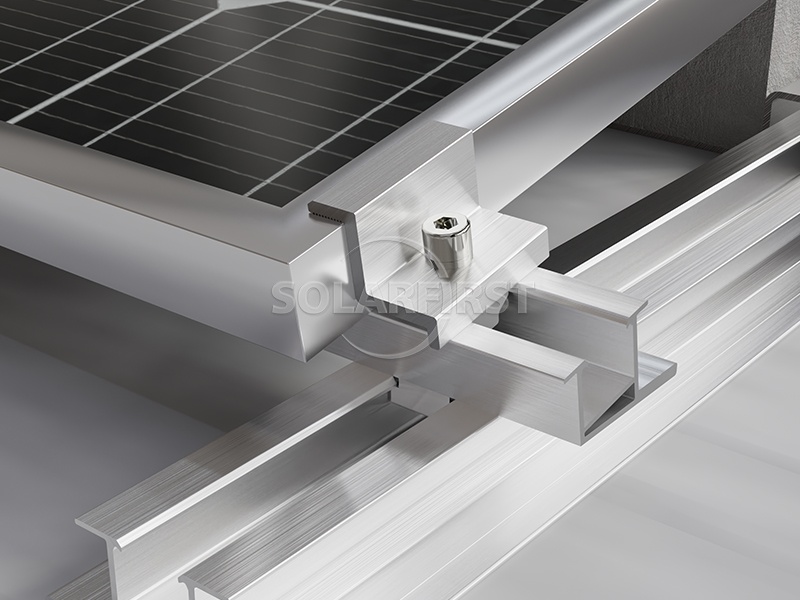

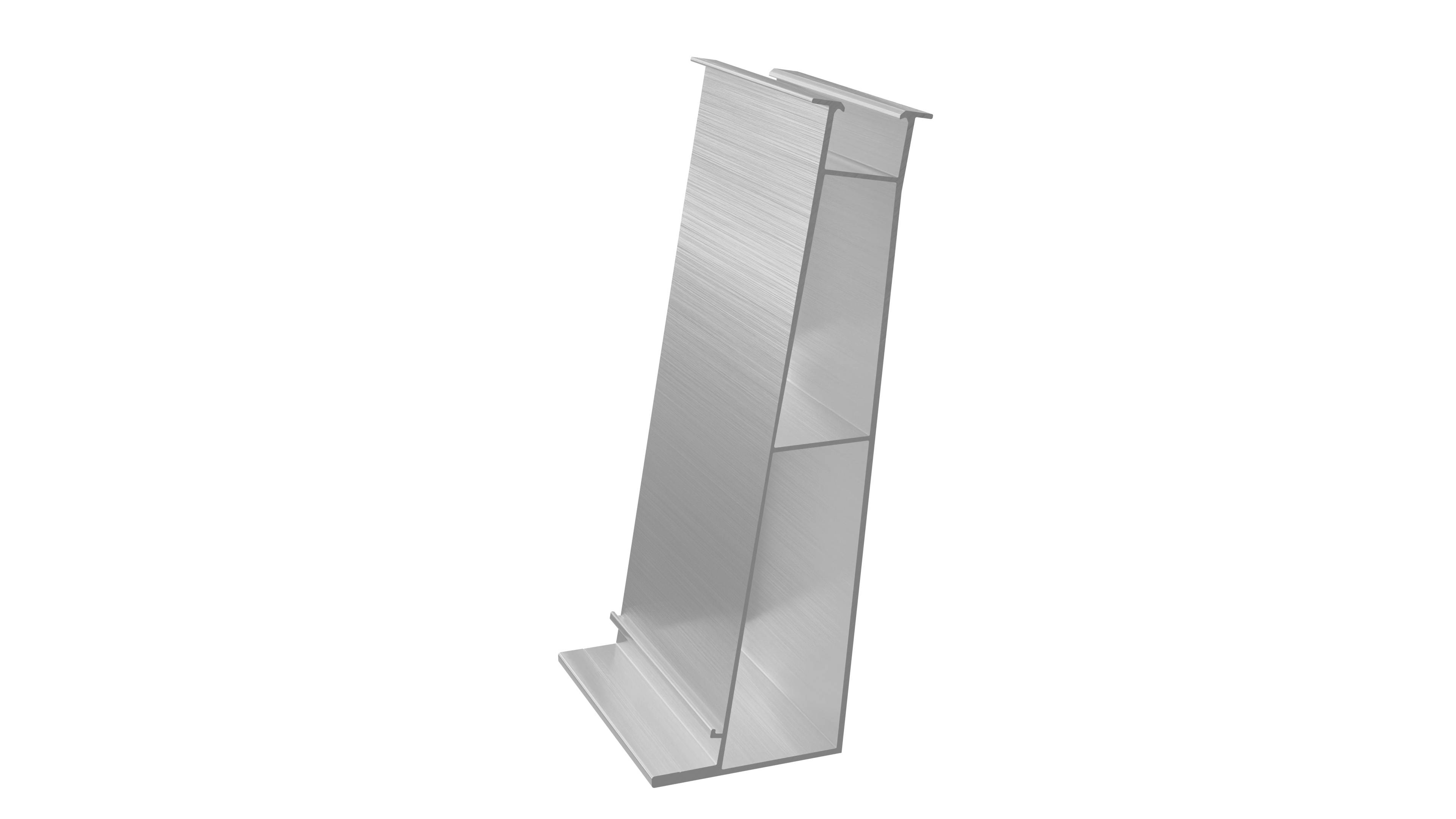

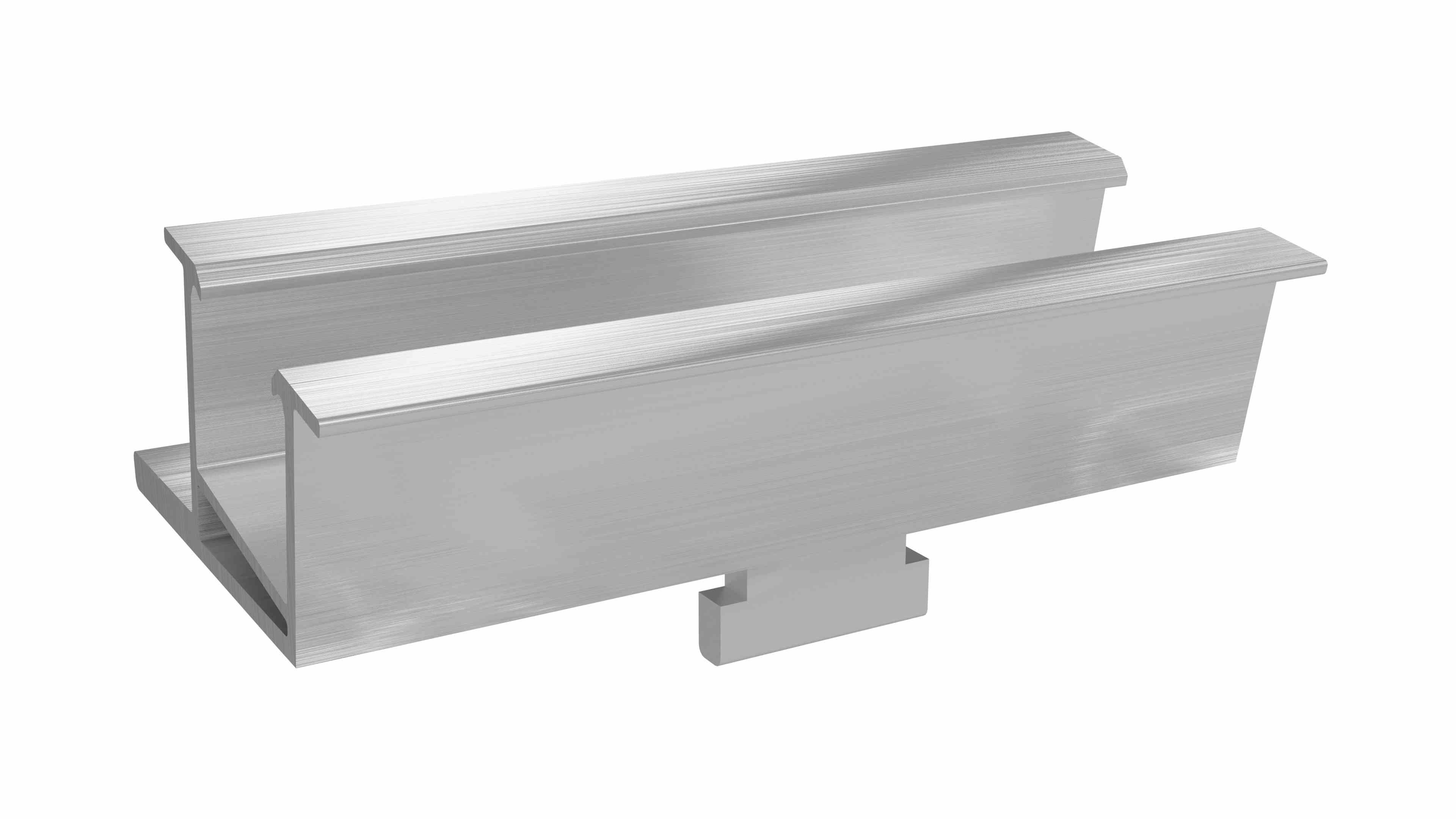

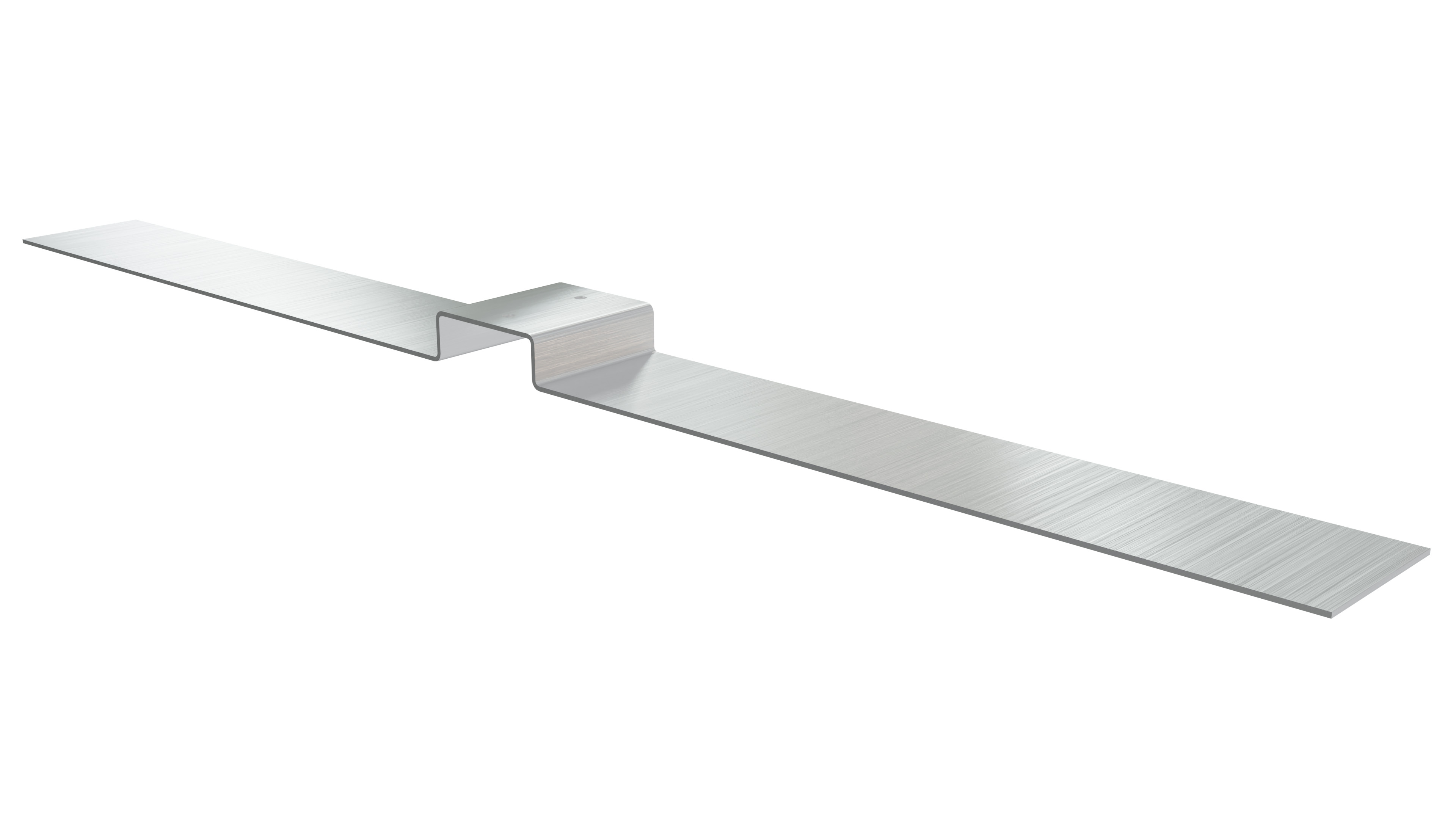

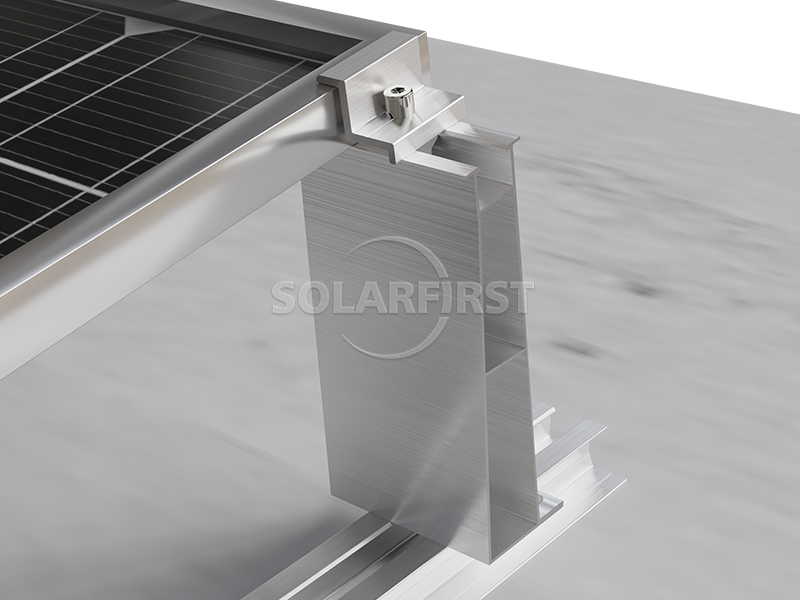

03 제품 구성품
04 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 지면/콘크리트 지붕 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기울기 각도 | 5°, 10°, 15° |
| 주요 소재 | 양극산화 알루미늄 AL6005-T5, 스테인리스 스틸 SUS304 |
| 기준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| 보증 | 10년 보증 |
05 산업 응용 시나리오
✔ 상업용 건물용 콘크리트 평지붕
✔ 산업공장의 시멘트 평지붕
✔ 공공시설용 평지붕구조
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.
