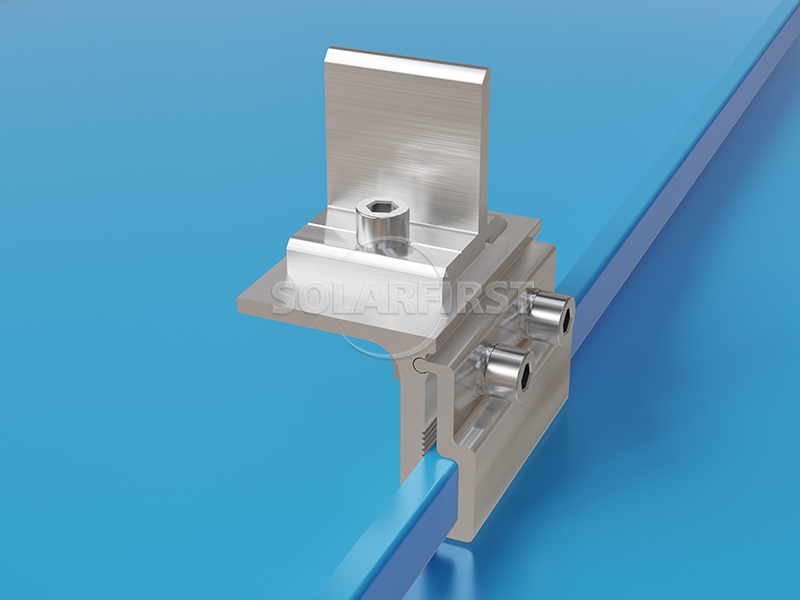

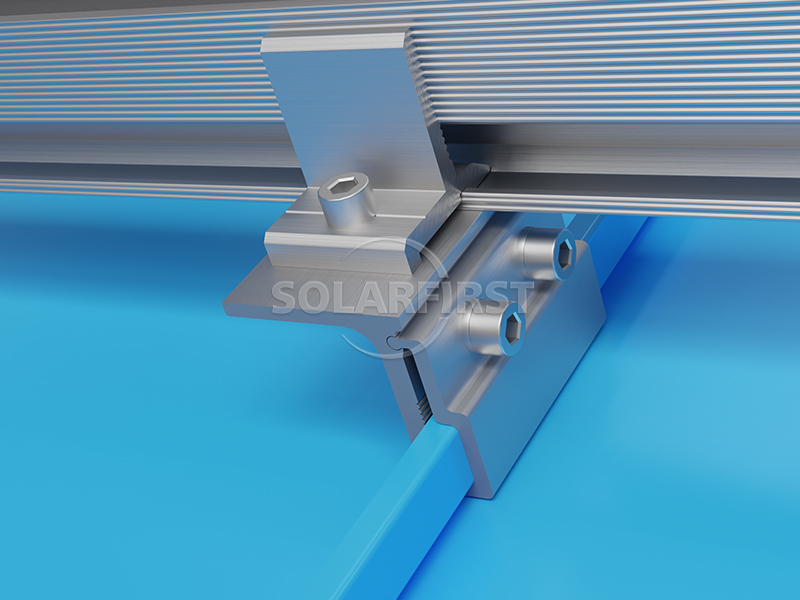

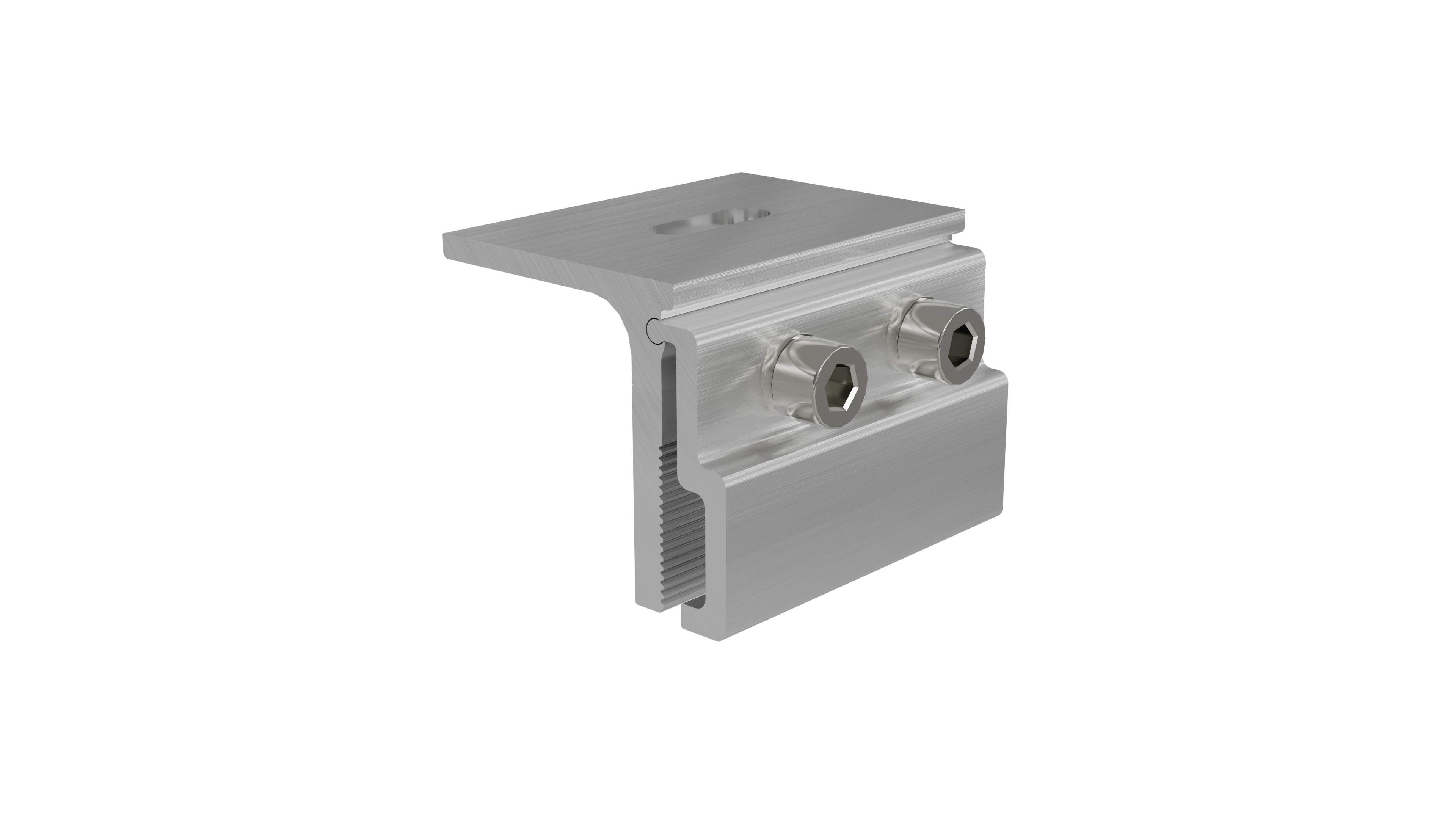

Standing seam roof clamps are non-penetrating devices used to securely attach various accessories, such as solar panels, snow guards, and fall protection systems, to standing seam metal roofs without drilling or damaging the roof surface.
색상/모양 옵션 :
Silver black소재 및 표면 처리 :
Anodized Aluminum 6005 T5, Stainless Steel 304인증 :
ISO，SGS01 제품 설명

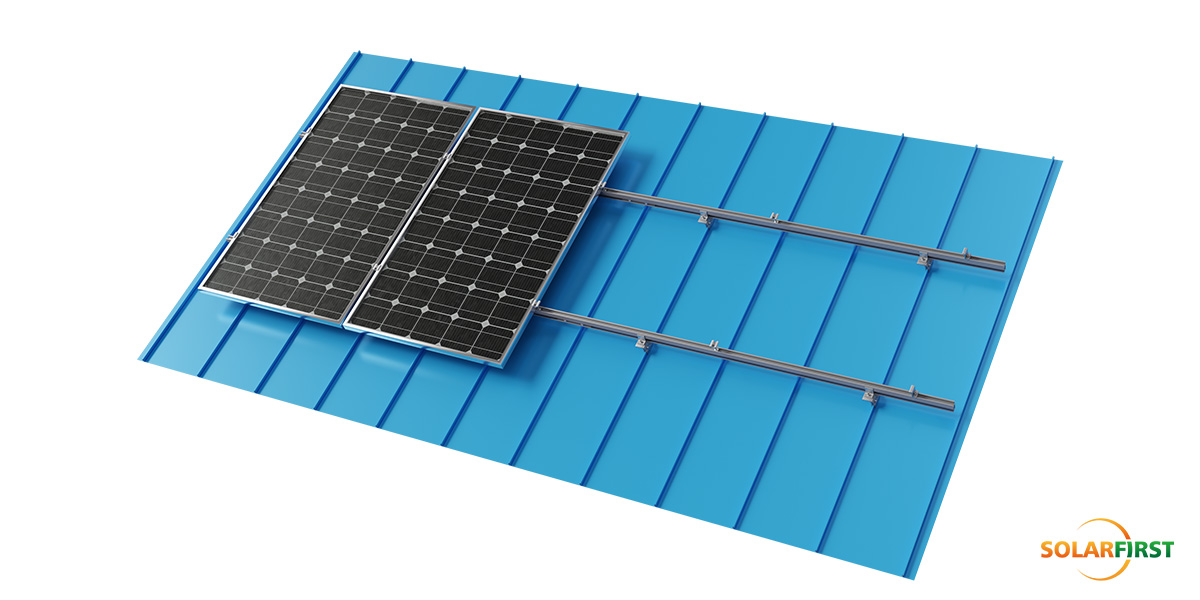

SF 메탈 루프 마운트(스탠딩 심 루프 클램프 포함)는 스탠딩 심 및 심락(seam lok) 타입 금속 지붕 시스템용으로 특별히 설계된 스탠딩 심 금속 지붕용 태양광 설치 솔루션을 제공합니다. 이 비관통형 랙 시스템은 지붕의 무결성을 유지하면서도 빠른 설치와 비용 효율성을 보장하는 안전한 설치 솔루션을 제공합니다.

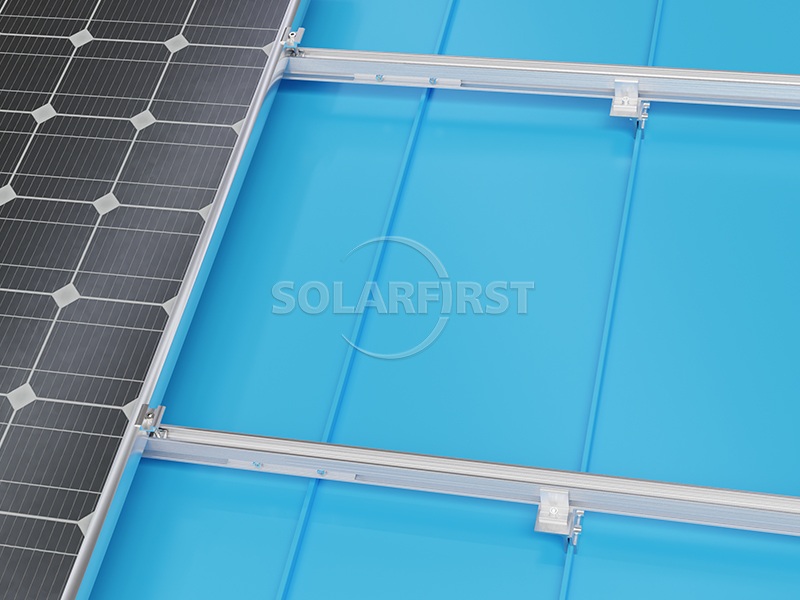

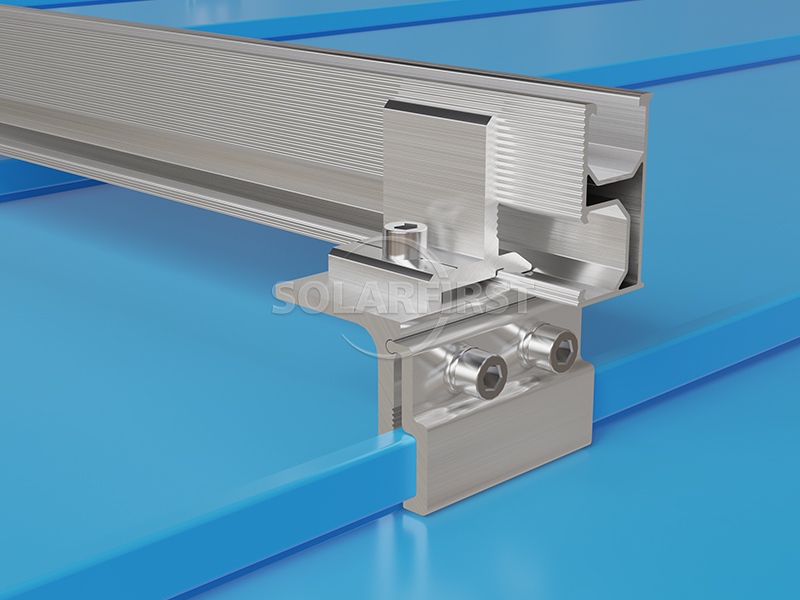

이 시스템은 지붕 관통 없이 다양한 스탠딩 심 지붕 프로파일에 안전하게 고정되는 정밀 설계된 스탠딩 심 브래킷을 갖추고 있습니다. 이 특수 금속 지붕 장착 브래킷 구성 요소는 경량 알루미늄 레일과 함께 작동하여 하중을 고르게 분산시켜 지붕 구조물에 가해지는 추가적인 응력을 최소화합니다. 완벽한 태양광 지붕 장착 시스템에는 모듈을 지붕 표면과 평행하게 유지하면서도 안전하고 안정적인 고정을 제공하는 특수 설계된 태양광 패널 클립이 포함되어 있습니다.
더욱 향상된 유연성을 위해 스탠딩 심 클램프를 L-풋 브래킷과 결합하여 최적의 태양광 모듈 높이 및 위치 조정을 구현할 수 있습니다. 내구성과 성능을 고려하여 설계된 이 장착 솔루션은 최대 60m/s의 풍하중과 1.4kN/m²의 적설하중을 견딥니다. ASCE7-05 및 JIS C8955:2017을 포함한 국제 표준을 준수하는 이 시스템은 내부식성 양극 산화 처리 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304 부품으로 제작되었습니다. 10년 보증이 제공되는 이 스탠딩 심 장착 시스템은 금속 지붕 태양광 설치에 안정적이고 비용 효율적인 솔루션을 제공합니다.

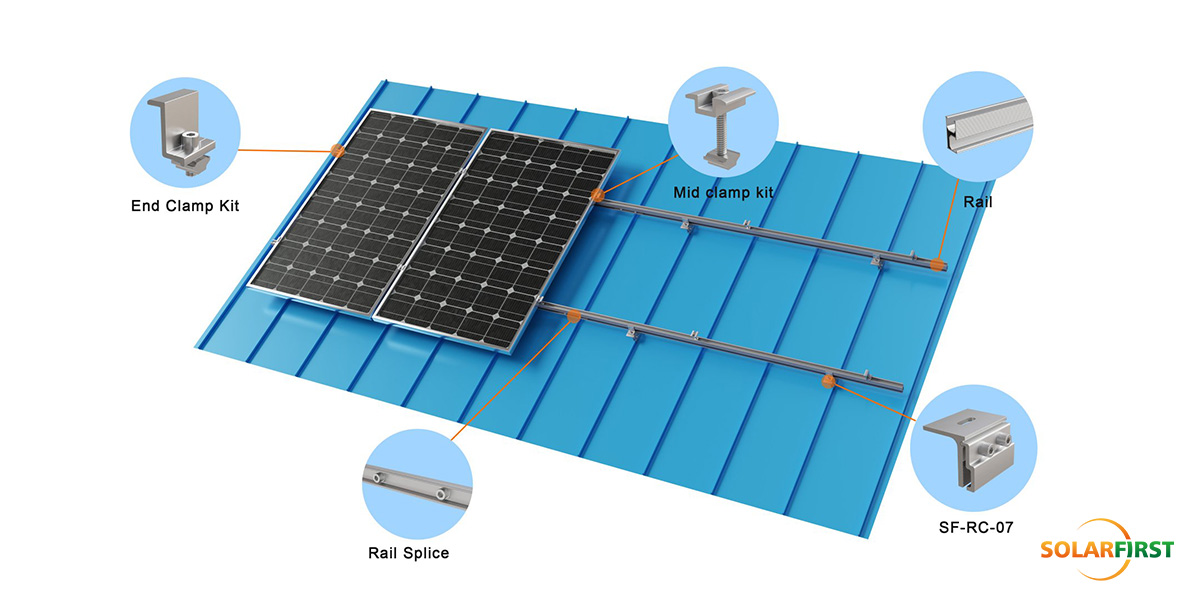

02 액세서리 회로도

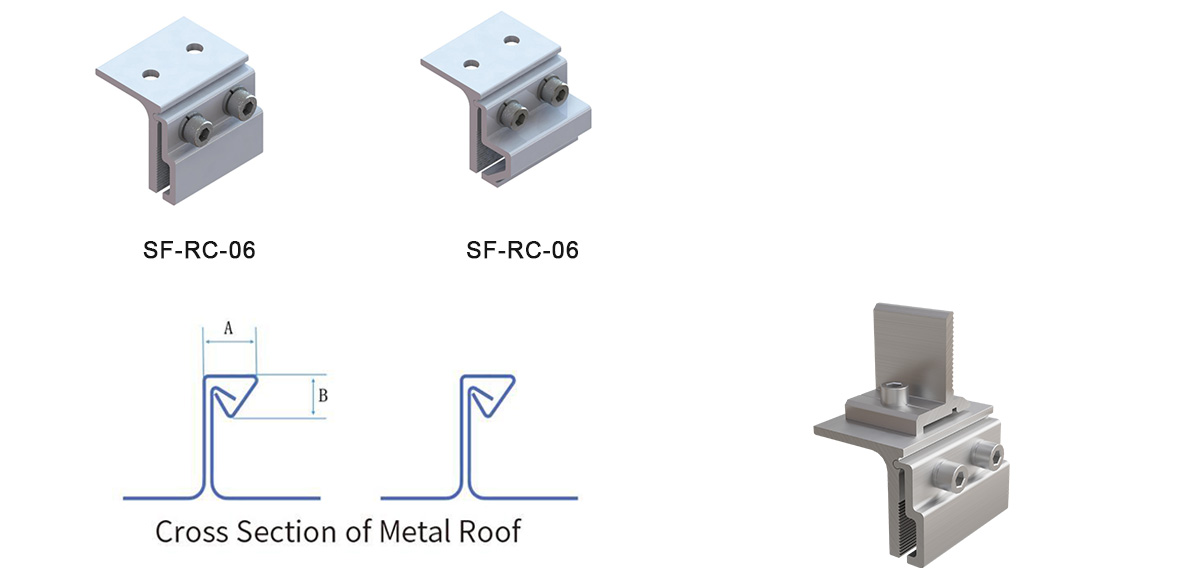

03 제품 구성품
04 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 스탠딩 심/심록 금속 지붕 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기울기 각도 | 지붕과 평행하다 |
| 주요 소재 | 양극산화 알루미늄 AL6005-T5, 스테인리스 스틸 SUS304 |
| 기준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| 보증 | 10년 보증 |
05 산업 응용 시나리오
✔ 제조공장 : 자동차/전자 공장 건물의 옥상
✔ 콜드체인 물류센터 : 대형 창고 옥상
✔ 농업용 온실 업그레이드: 경량 강철 프레임 온실
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

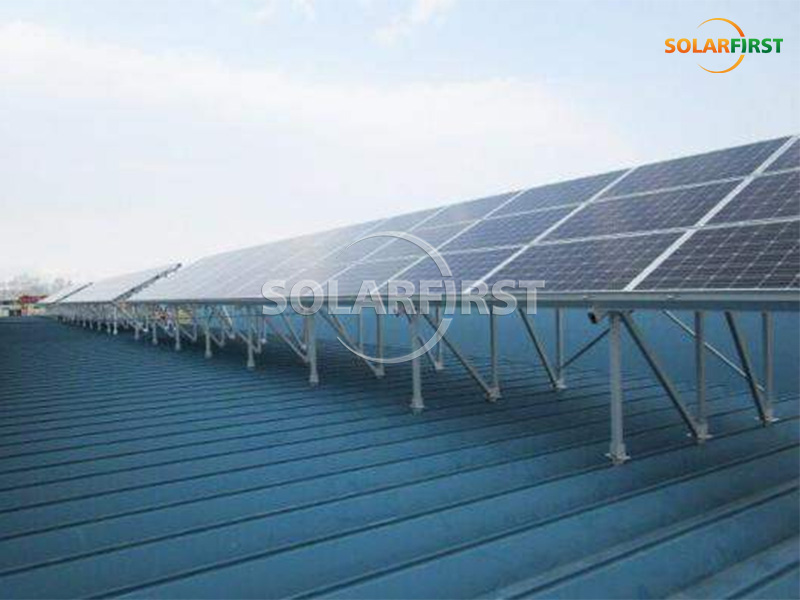

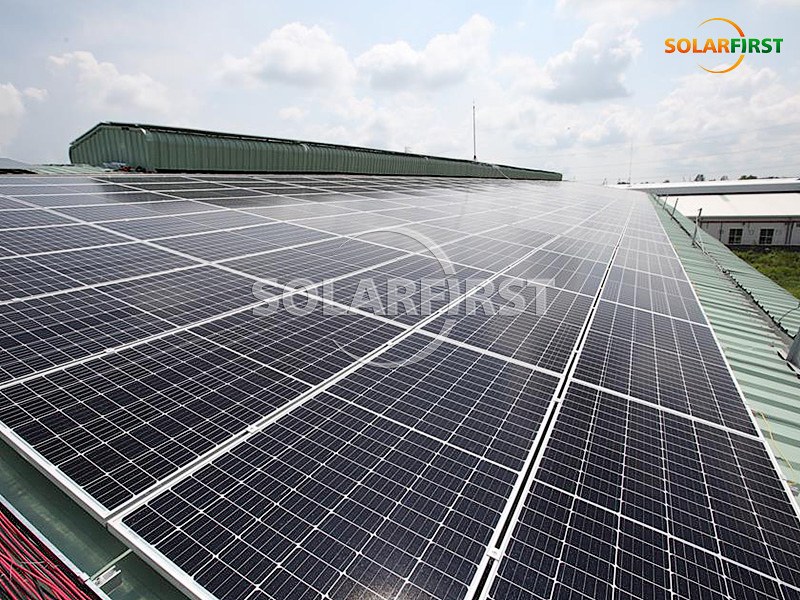

09 프로젝트 사례
