01 제품 설명

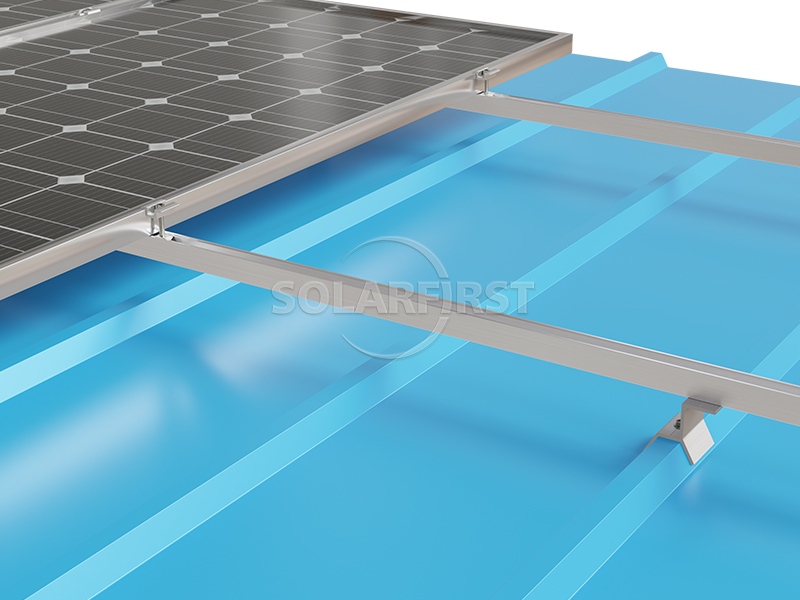

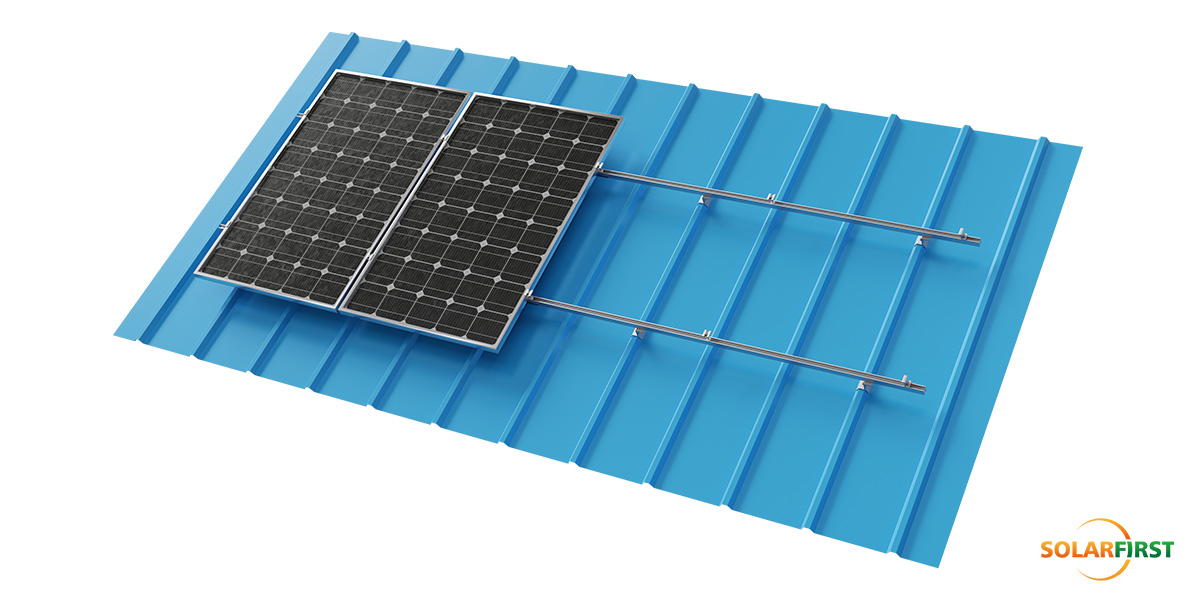

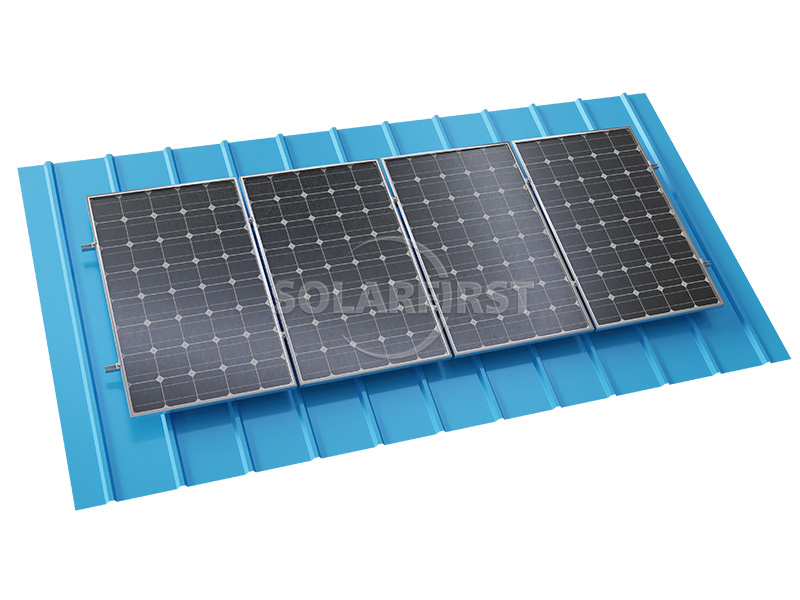

사다리꼴 지붕 클램프가 장착된 SF 금속 지붕 마운트는 사다리꼴 금속 지붕 시스템에 맞게 특별히 설계된 특수 사다리꼴형 태양광 금속 지붕 장착 솔루션을 제공합니다. 이 혁신적인 태양광 지붕 마운트 키트는 지붕을 관통하지 않고도 다양한 사다리꼴 지붕 프로파일에 안전하게 고정할 수 있도록 정밀하게 설계된 부품을 갖추고 있습니다.

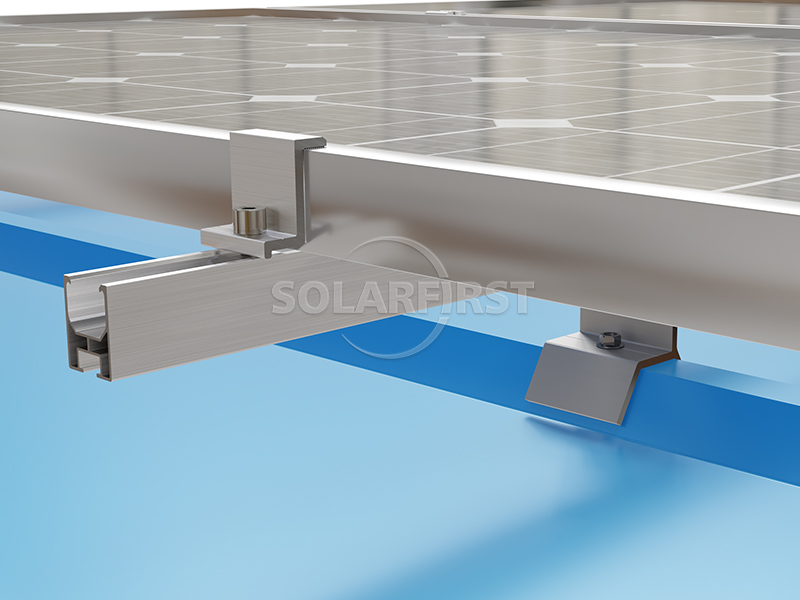

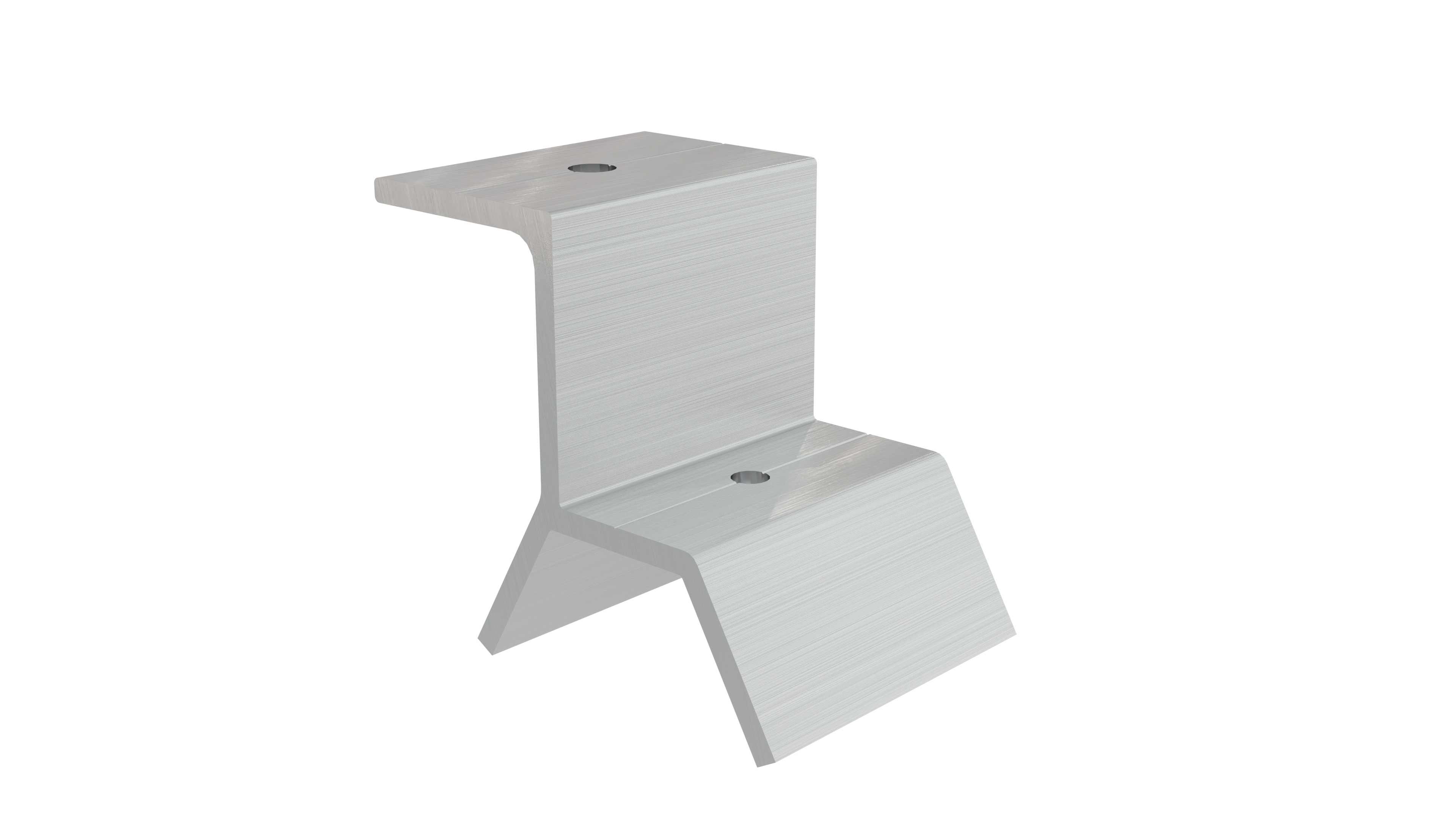

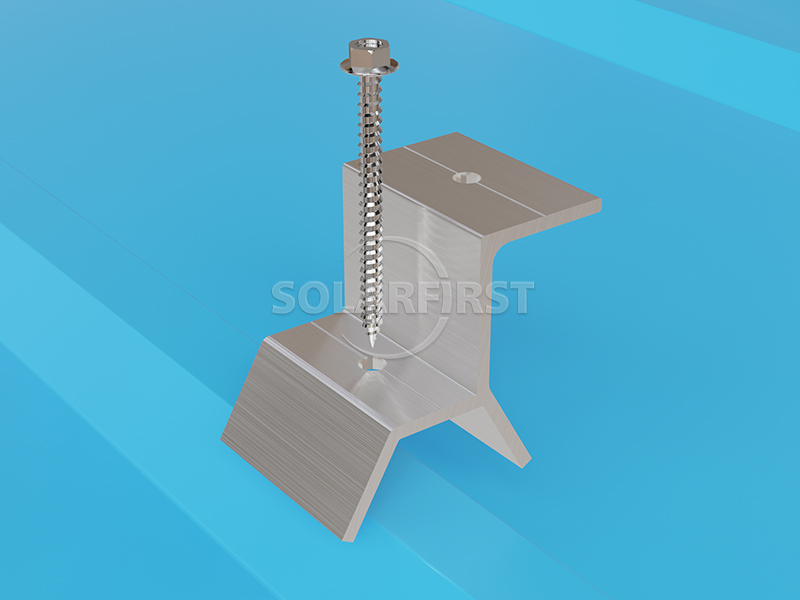

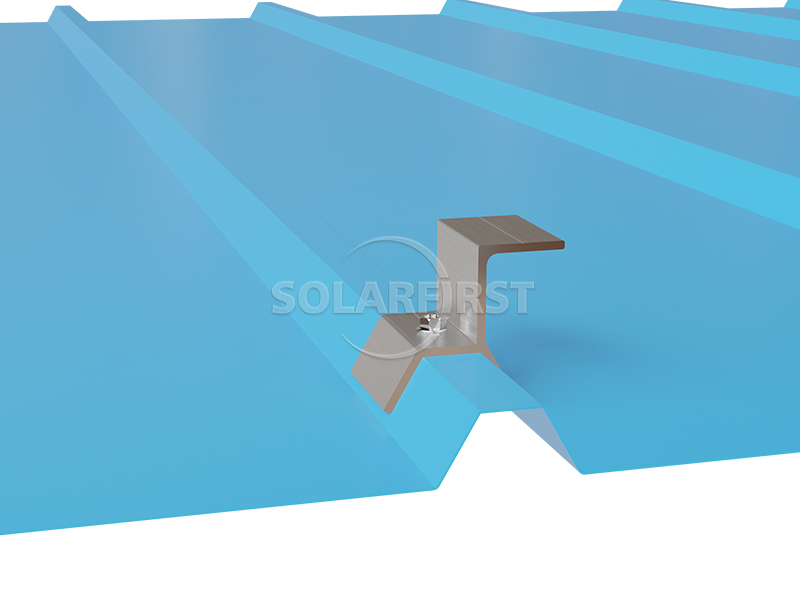

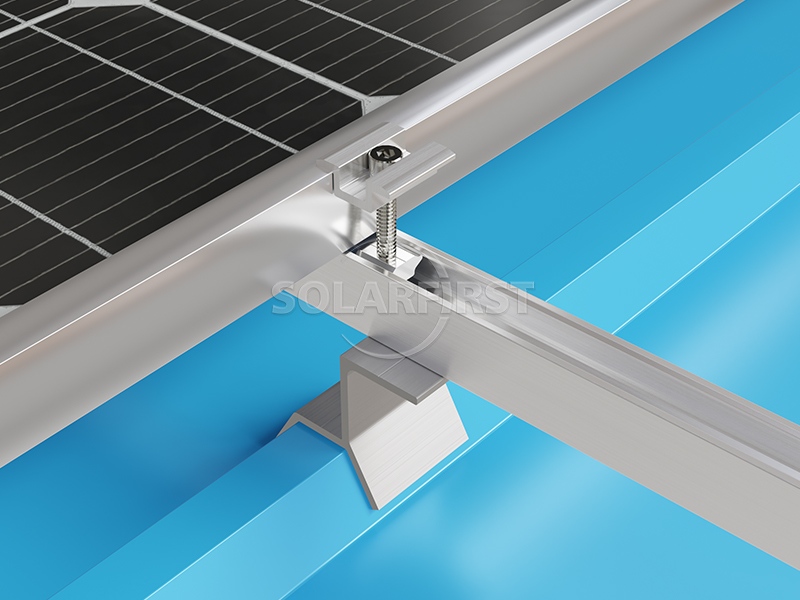

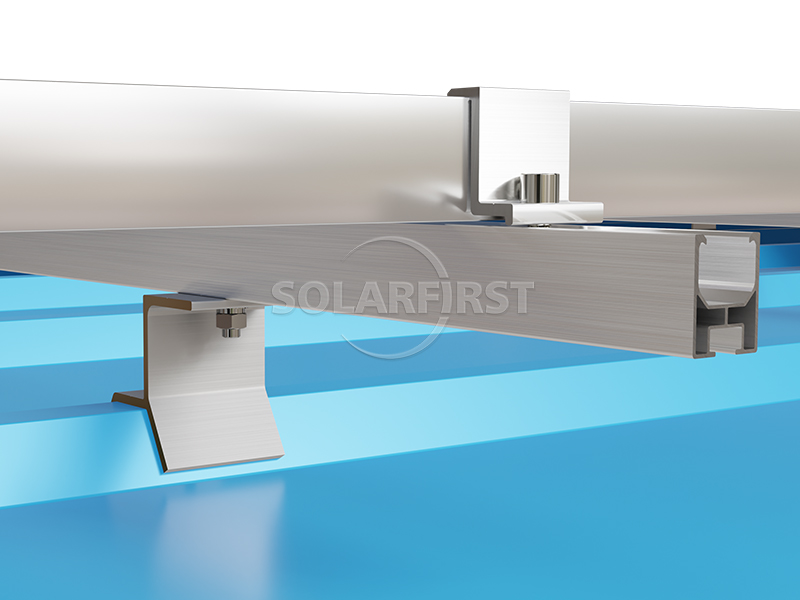

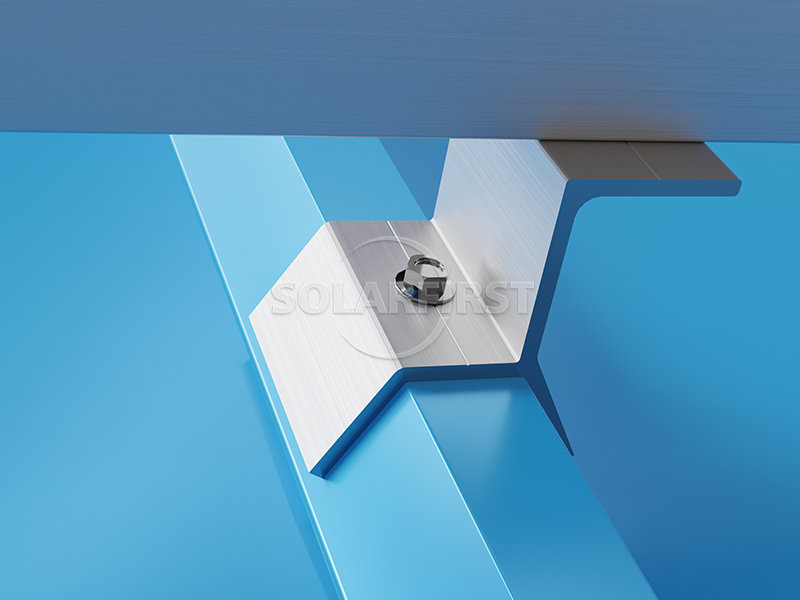

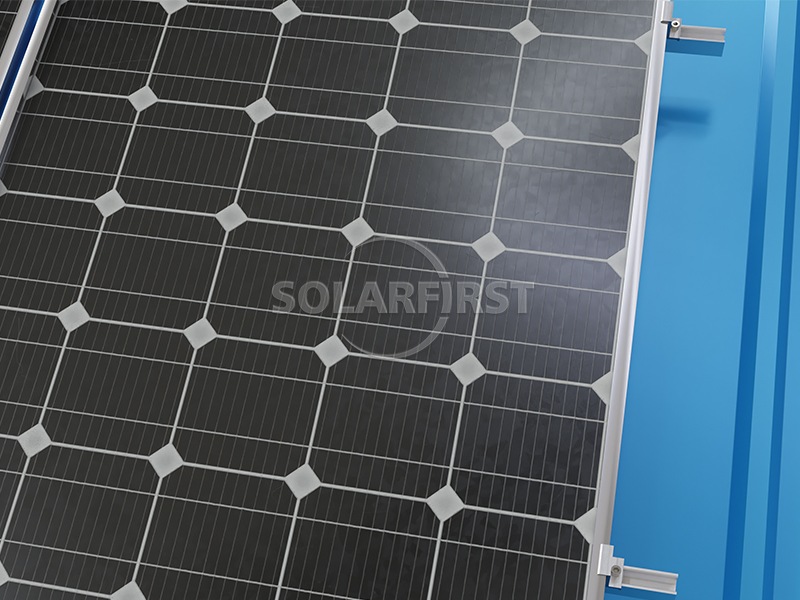

이 시스템은 사다리꼴 지붕 리브에 완벽하게 맞춰지는 맞춤형 사다리꼴 태양광 금속 지붕 클램프를 사용하여 틈새를 없애고 내후성을 보장합니다. 이러한 특수 금속 지붕 장착 브래킷 구성 요소는 경량 알루미늄 레일과 함께 작동하여 지붕 구조 전체에 하중을 고르게 분산시켜 건물에 가해지는 추가적인 응력을 최소화합니다. 전체 태양광 지붕 장착 시스템에는 모듈을 지붕 표면과 평행하게 유지하면서도 안전하고 안정적인 고정을 제공하는 특수 설계된 태양광 패널 클립이 포함되어 있습니다.
내구성과 성능을 고려하여 설계된 이 장착 솔루션은 최대 60m/s의 풍하중과 1.4kN/m²의 적설하중을 견딥니다. ASCE7-05 및 JIS C8955:2017을 포함한 국제 표준을 준수하는 이 시스템은 내부식성 양극 산화 처리 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304 부품으로 제작되었습니다. 10년 보증이 제공되는 이 사다리꼴 장착 시스템은 빠른 설치와 장기적인 구조적 안정성을 결합하여 금속 지붕 태양광 설치에 비용 효율적이고 안정적인 솔루션을 제공합니다.

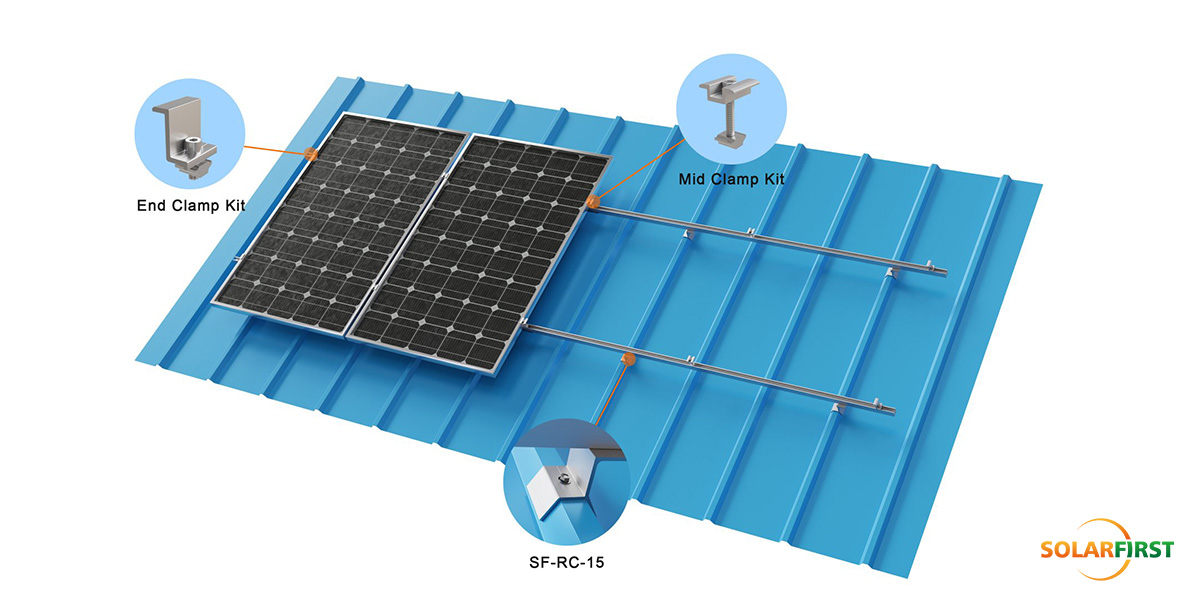

02 액세서리 회로도

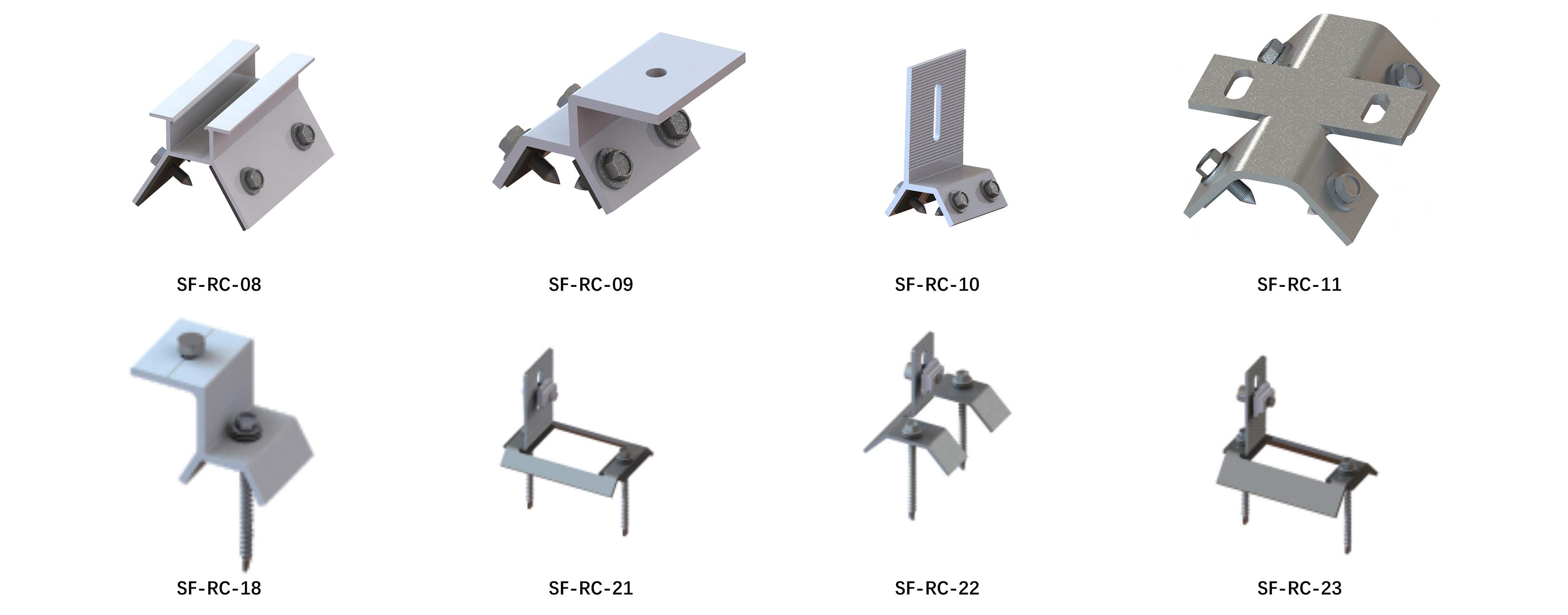

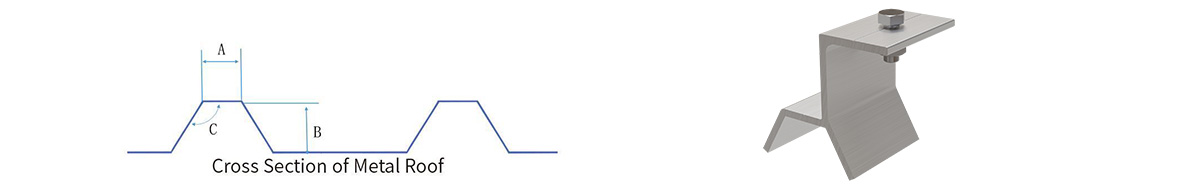

03 제품 구성품
| 치수(mm) | A | B | 도(°) |
| SF-RC-08 | 28 | 34 | 122 |
| SF-RC-09 | 20 | 20 | 123 |
| SF-RC-10 | 20 | 20 | 123 |
| SF-RC-11 | 25 | 23.8 | 132 |
| SF-RC-18 | 22 | 16 | 120 |
| SF-RC-21 | 52 | 12 | 135 |
| SF-RC-22 | 33.7 | 18 | 135 |
| SF-RC-23 | 33.7 | 18 | 135 |
04 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 사다리꼴 금속 기와 지붕 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기울기 각도 | 지붕과 평행하다 |
| 주요 소재 | 양극산화 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 |
| 기준 | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 보증 | 10년 보증 |
05 산업 응용 시나리오
✔ 제조공장 : 자동차/전자 공장 건물의 옥상
✔ 콜드체인 물류센터 : 대형 창고 옥상
✔ 농업용 온실 업그레이드: 경량 강철 프레임 온실
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

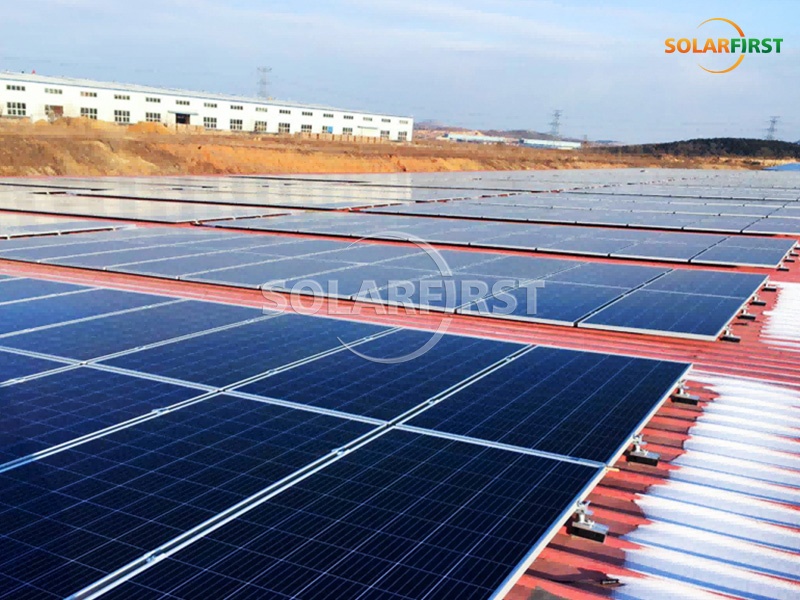

09 프로젝트 사례
