01 제품 설명

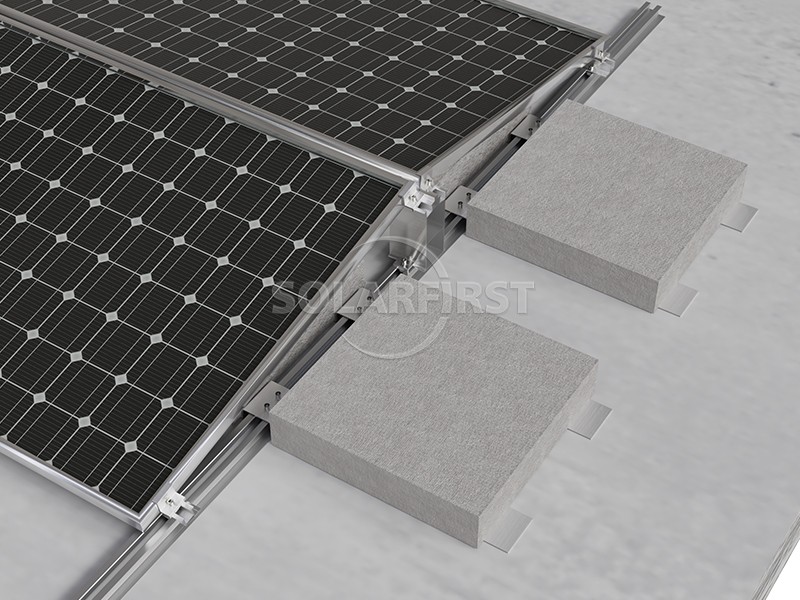

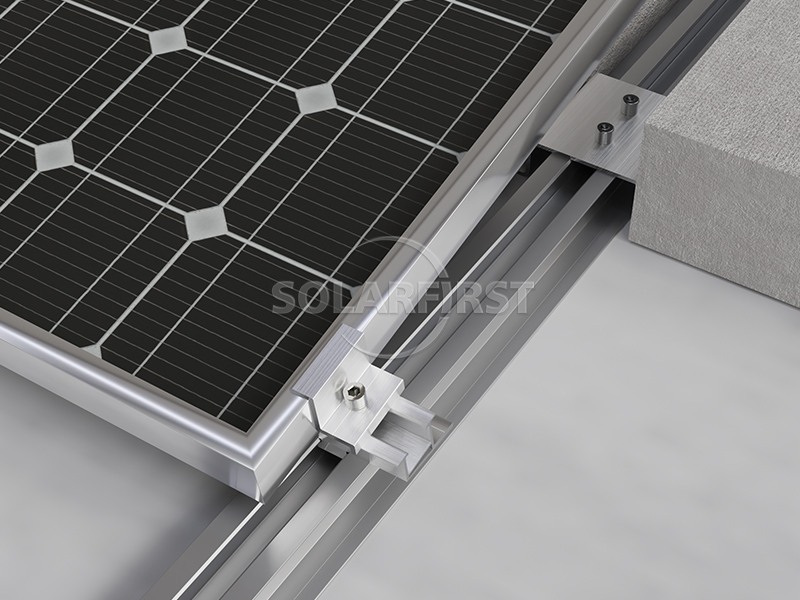

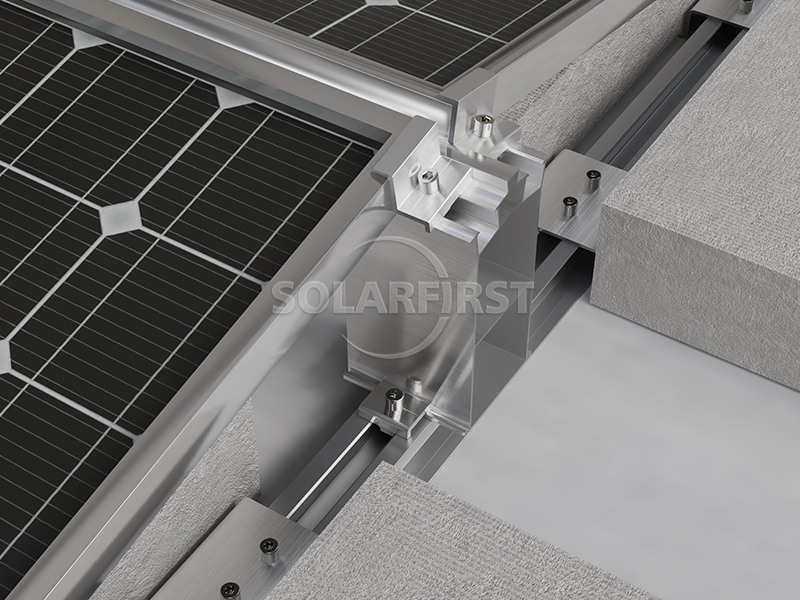

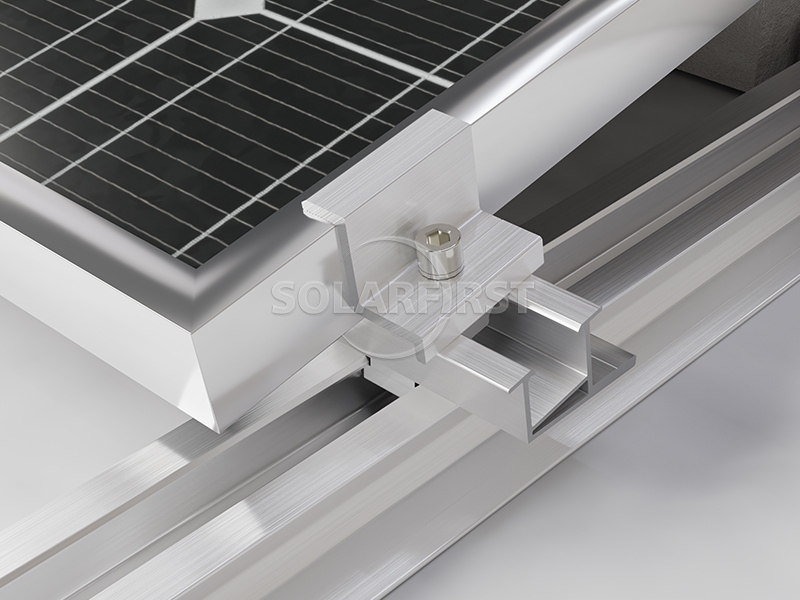

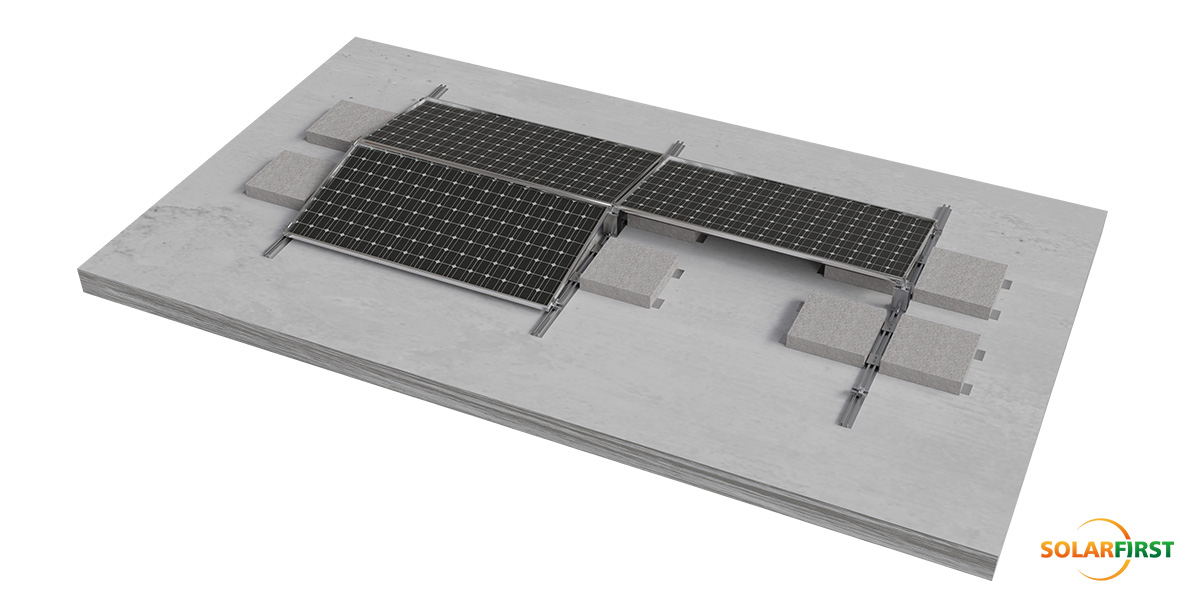

SF 대칭형 밸러스트 지붕 장착대는 콘크리트 지붕용으로 특별히 설계된 평지붕용 혁신적인 밸러스트형 태양광 설치 시스템입니다. 이 첨단 대칭형 밸러스트 지붕 장착 솔루션은 윈드 디플렉터가 필요 없는 독특한 설계를 특징으로 하며, 구조 비용과 필요한 밸러스트 무게를 크게 줄여줍니다.
콘크리트 지붕에 태양광 패널을 설치하는 이상적인 솔루션인 이 비관통형 시스템은 낮은 높이의 자갈층 설계를 통해 탁월한 내풍성을 제공합니다. 대칭적인 구조는 구조적 강도를 강화하는 동시에 설치 용량을 늘려주며, 5°, 10° 또는 15° 기울기 옵션을 통해 동서 및 남북 방향을 모두 지원합니다. 간단하고 효율적인 설계로 빠른 설치를 보장하며 다양한 지붕 구성과 호환됩니다.
최대 60m/s의 풍하중과 1.4kN/m²의 적설하중을 견딜 수 있도록 설계된 이 시스템은 ASCE7-05 및 JIS C8955:2017을 포함한 국제 표준을 충족합니다. 부식 방지 양극 산화 처리 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304 부품으로 제작된 이 내구성 있는 밸러스트 지붕 장착 시스템은 10년 종합 보증을 통해 콘크리트 지붕 태양광 설치 시 장기적인 신뢰성과 성능을 보장합니다.

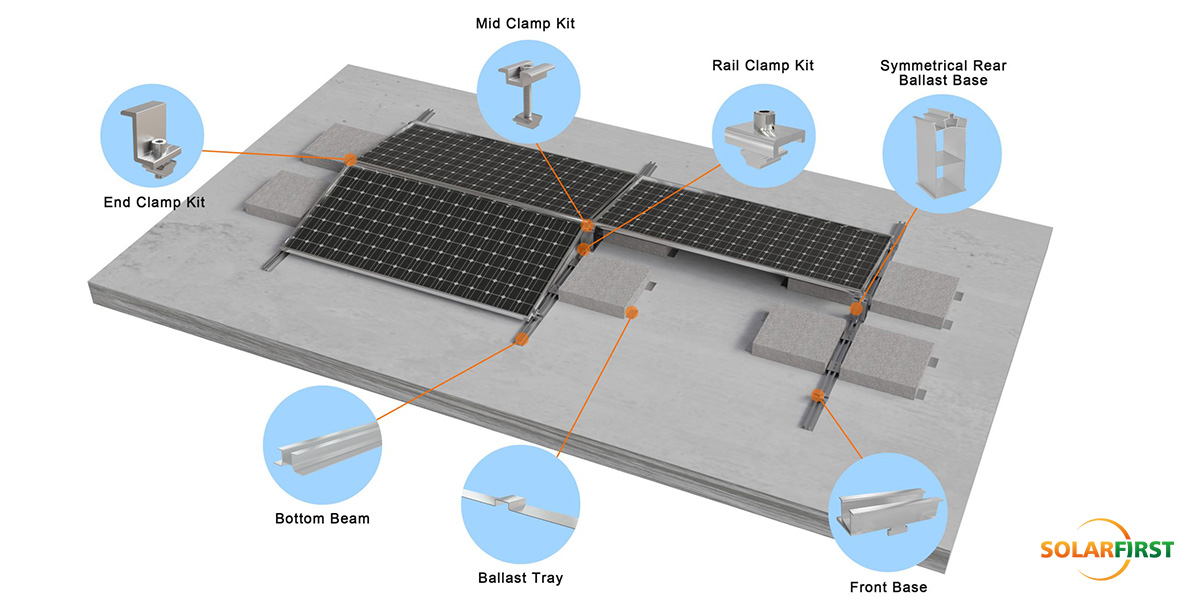

02 액세서리 회로도

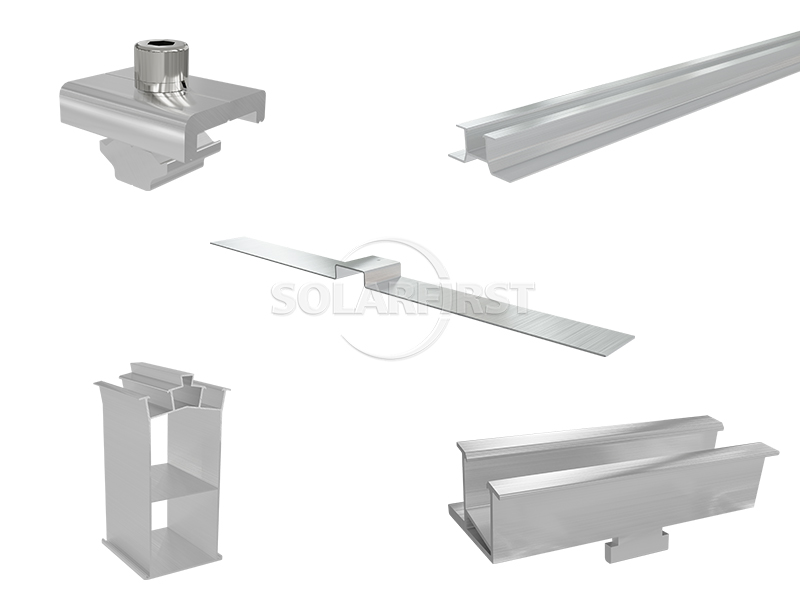

03 제품 구성품
04 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 지면/콘크리트 지붕 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기울기 각도 | 5°, 10°, 15° |
| 주요 소재 | 양극산화 알루미늄 AL6005-T5, 스테인리스 스틸 SUS304 |
| 기준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| 보증 | 10년 보증 |
05 산업 응용 시나리오
✔ 상업용 건물용 콘크리트 평지붕
✔ 산업공장의 시멘트 평지붕
✔ 공공시설용 평지붕구조
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.
