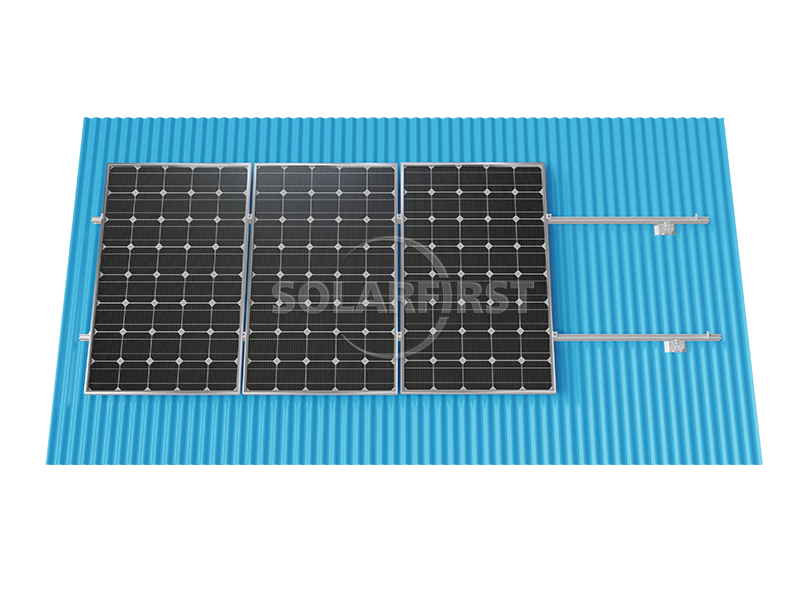

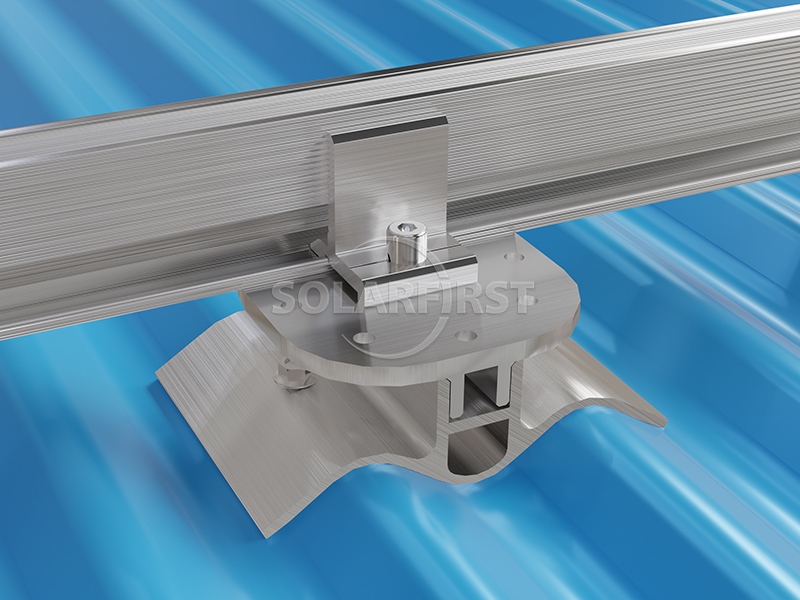

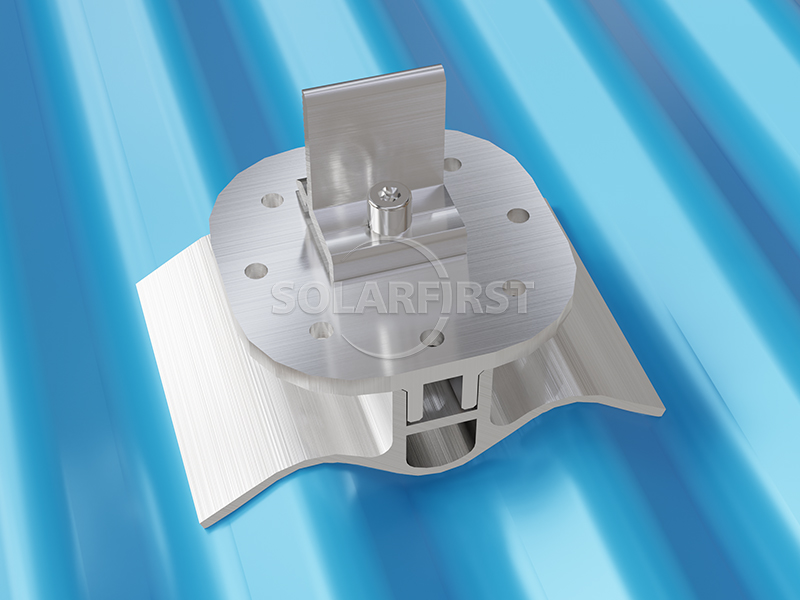

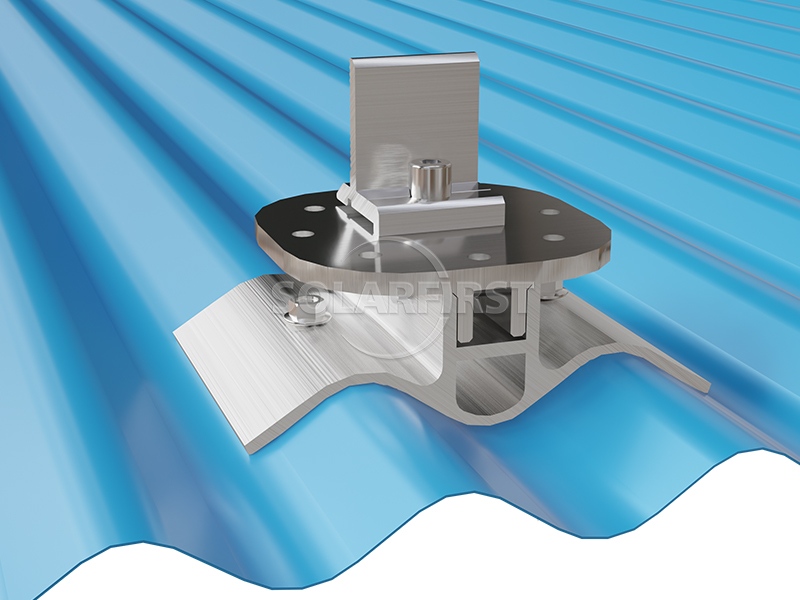

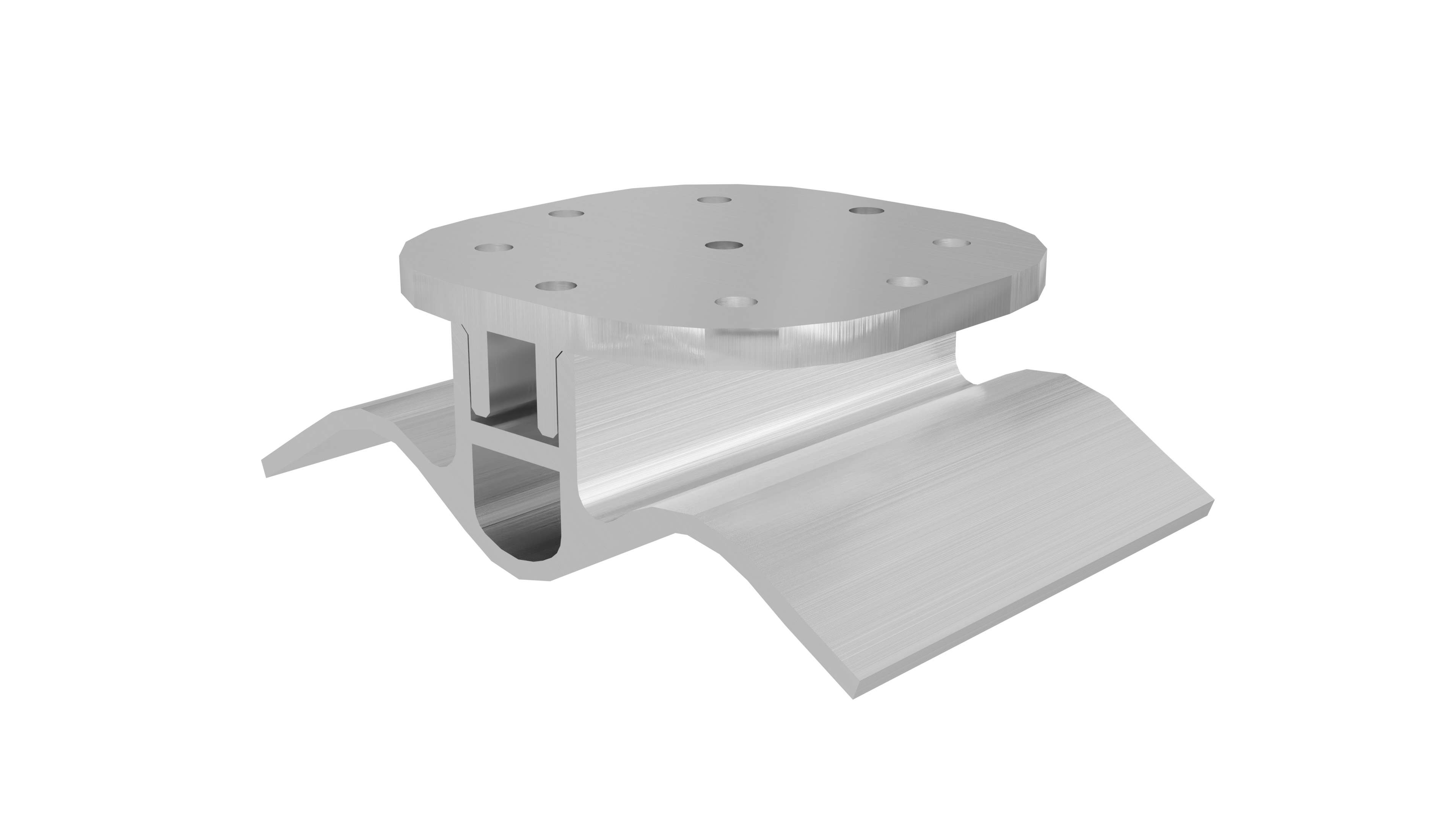

A non-destructive installation fixture specially designed for wave-shaped color steel tile roof photovoltaic systems. The fixture is made of high tensile strength aluminum and, through a unique clamping structure, firmly fixes the solar panel system at the peak of the wave tiles without penetrating the roof panel. This fundamentally solves the potential roof leakage problems caused by traditional installation methods and is an ideal installation solution for industrial and commercial rooftop photovoltaic projects.
색상/모양 옵션 :
Silver black소재 및 표면 처리 :
AL6005-T5인증 :
ISO，SGS01 제품 설명
이 물결 모양 지붕 클램프 마운트는 주름진 금속 지붕 시트용으로 설계되었으며, 상업, 산업 및 주거용 분야에 적합합니다. 간단하고 가벼운 구조로 빠른 설치와 저렴한 비용이 특징입니다.
이 시스템은 지붕 구조물에 가해지는 추가 하중을 최소화합니다. 양극 산화 처리된 알루미늄 AL6005-T5와 스테인리스 스틸 SUS304로 제작되어 뛰어난 내식성과 내구성을 제공합니다. 태양광 지붕 장착 키트는 L자형 다리 또는 조절식 다리를 사용하여 필요에 따라 패널을 높이거나 기울기 각도를 조절할 수 있습니다.

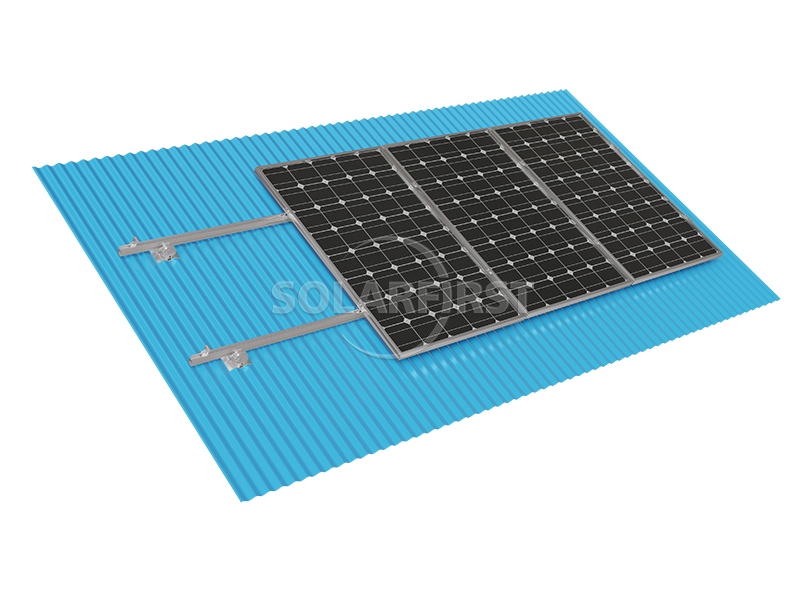

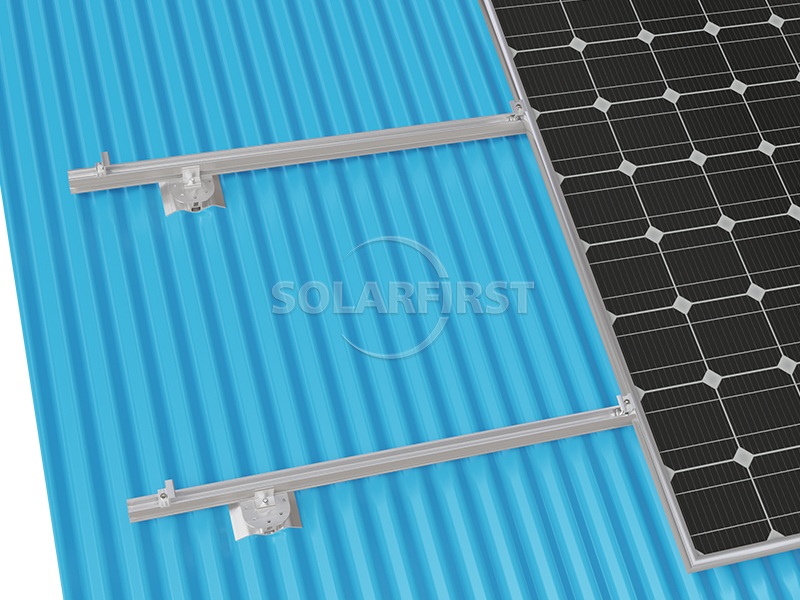

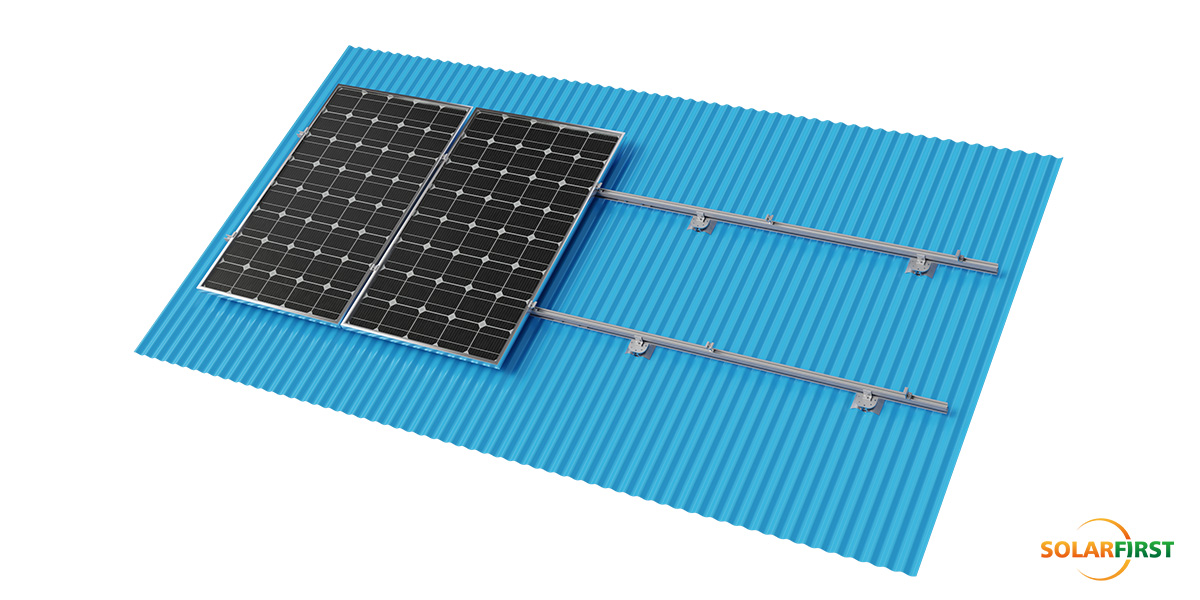

프레임형 및 프레임리스 태양광 모듈 모두에 호환되는 이 금속 지붕 장착 브래킷은 복잡한 조정 없이 안전하게 고정할 수 있어 자재비와 인건비를 절감하는 데 도움이 됩니다. 다양한 프로젝트 요구 사항에 맞춰 가로 또는 세로 방향으로 설치할 수 있습니다.

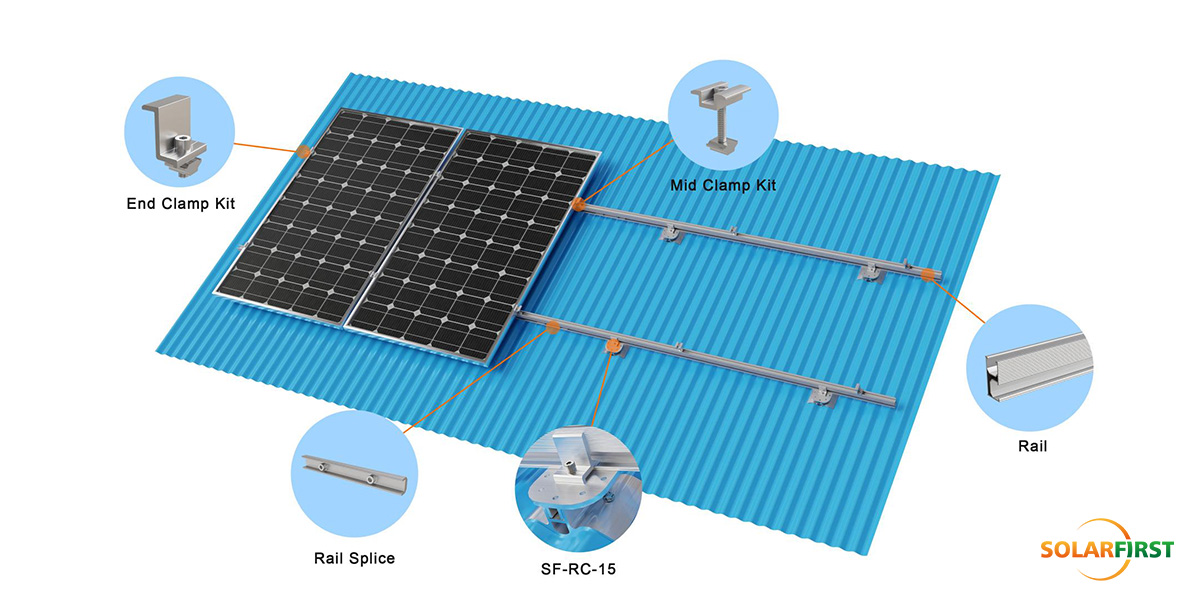

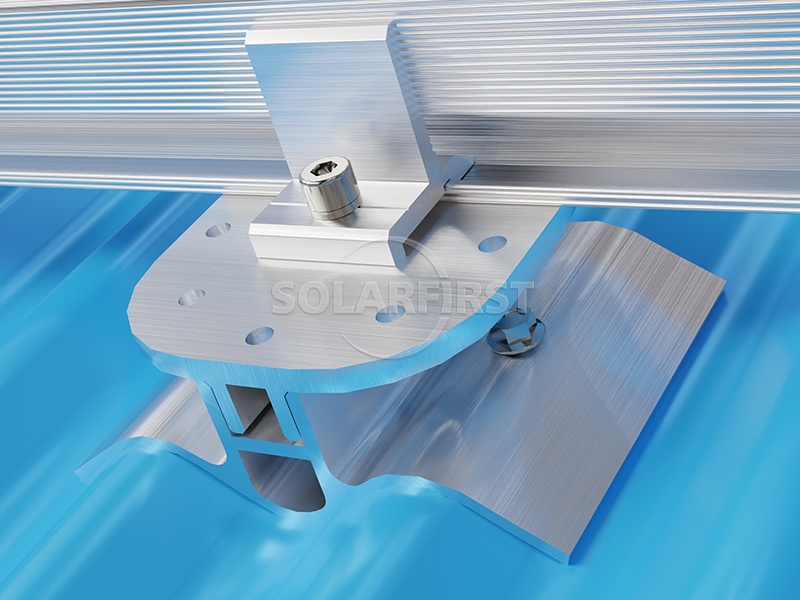

02 액세서리 회로도

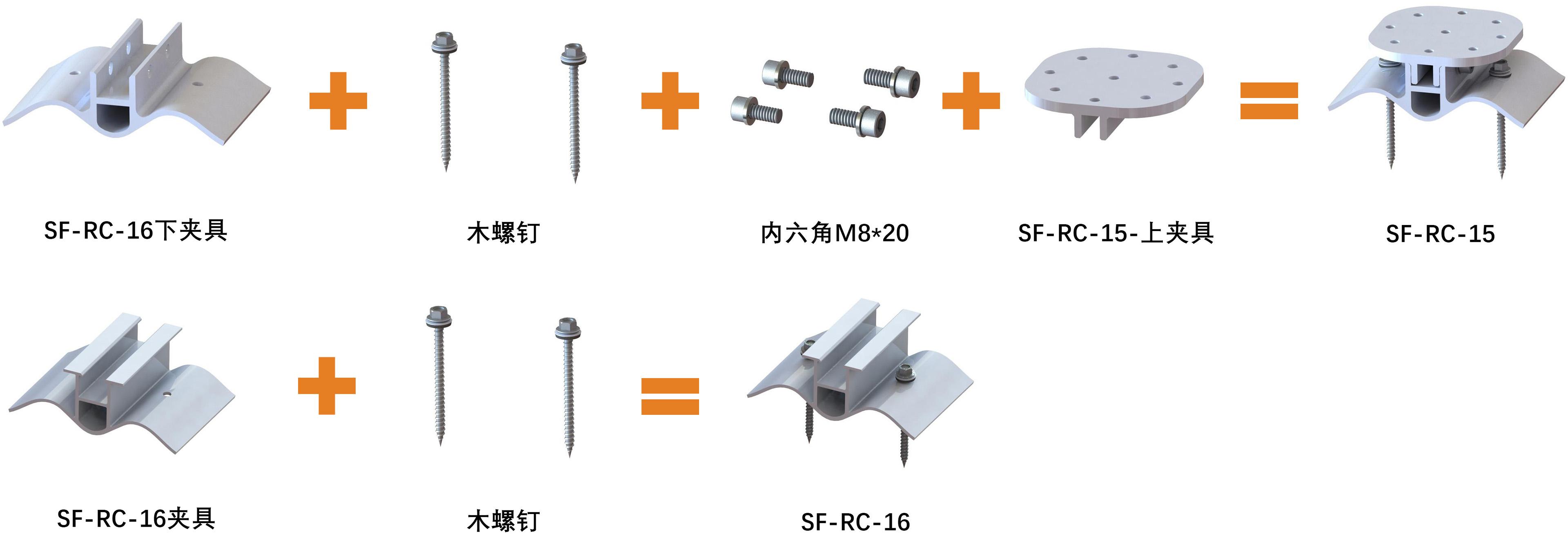

03 제품 구성품
| 치수(mm) | A | b | 도(°) |
| SF-RC-15 | 76 | 21(R) | 112 |
| SF-RC-16 | 76 | 21(R) | 112 |
04 핵심 엔지니어링 매개변수
| 주요 지표 | 매개변수 세부 정보 |
| 적용 가능한 지붕 | 물결 모양의 금속 기와 지붕 |
| 풍하중 | 60m/s |
| 눈 하중 | 1.4kN/m² |
| 기울기 각도 | 지붕과 평행하다 |
| 주요 소재 | 양극산화 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 |
| 기준 | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 보증 | 10년 보증 |
05 산업 응용 시나리오
✔ 제조공장 : 자동차/전자 공장 건물의 옥상
✔ 콜드체인 물류센터 : 대형 창고 옥상
✔ 농업용 온실 업그레이드: 경량 강철 프레임 온실
06 전문 기술 서비스
▶ 계획 설계 및 구조 분석:
전문적인 하중 보고서, 설비 배치 시뮬레이션 및 BIM 시각화 솔루션을 제공합니다.
▶ 현장 탐사 지원:
엔지니어는 지붕 상태에 대한 현장 조사를 실시하여 설치 조건과 위험 지점을 확인합니다.
▶ 설치 교육 및 지침:
시공 과정에서 오류가 전혀 발생하지 않도록 표준화된 설치 비디오, 작동 매뉴얼 및 현장 기술 지침을 제공합니다.
07 기술 검증 시스템
▶ 극한 환경 테스트
• -40℃ 저온충격을 통과
• 염수 분무 부식(3,000시간 이상)
• 60m/s 허리케인 시뮬레이션과 같은 극한 테스트.
▶ 제3자 인증
• 당사는 TUV, SGS 등 여러 기관에서 발급한 풍압, 적설압, 내진 및 재료 인증 인증서를 보유하고 있어 글로벌 프로젝트의 규정 준수를 보장합니다.
08 패키지 및 배송
국제 표준 포장; 상품은 중국의 상하이, 닝보, 톈진, 샤먼, 선전 항구에서 발송됩니다.

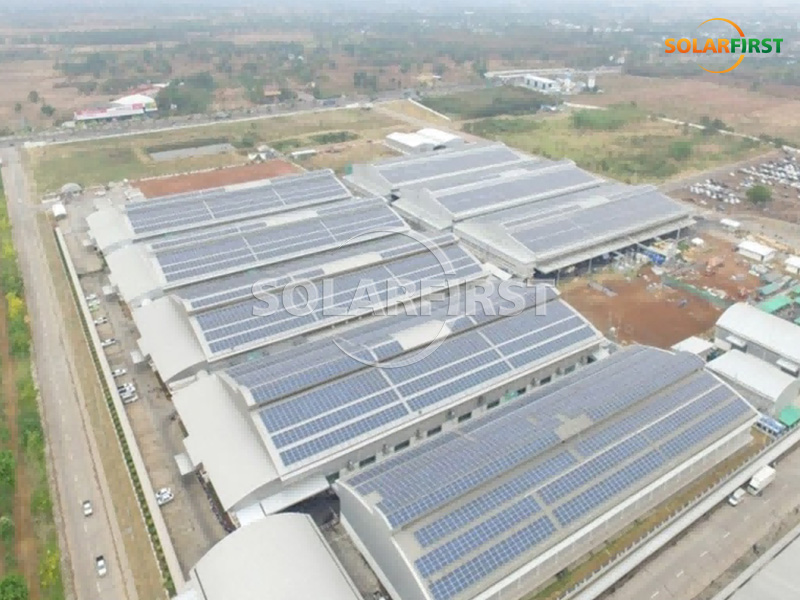

09 프로젝트 사례
